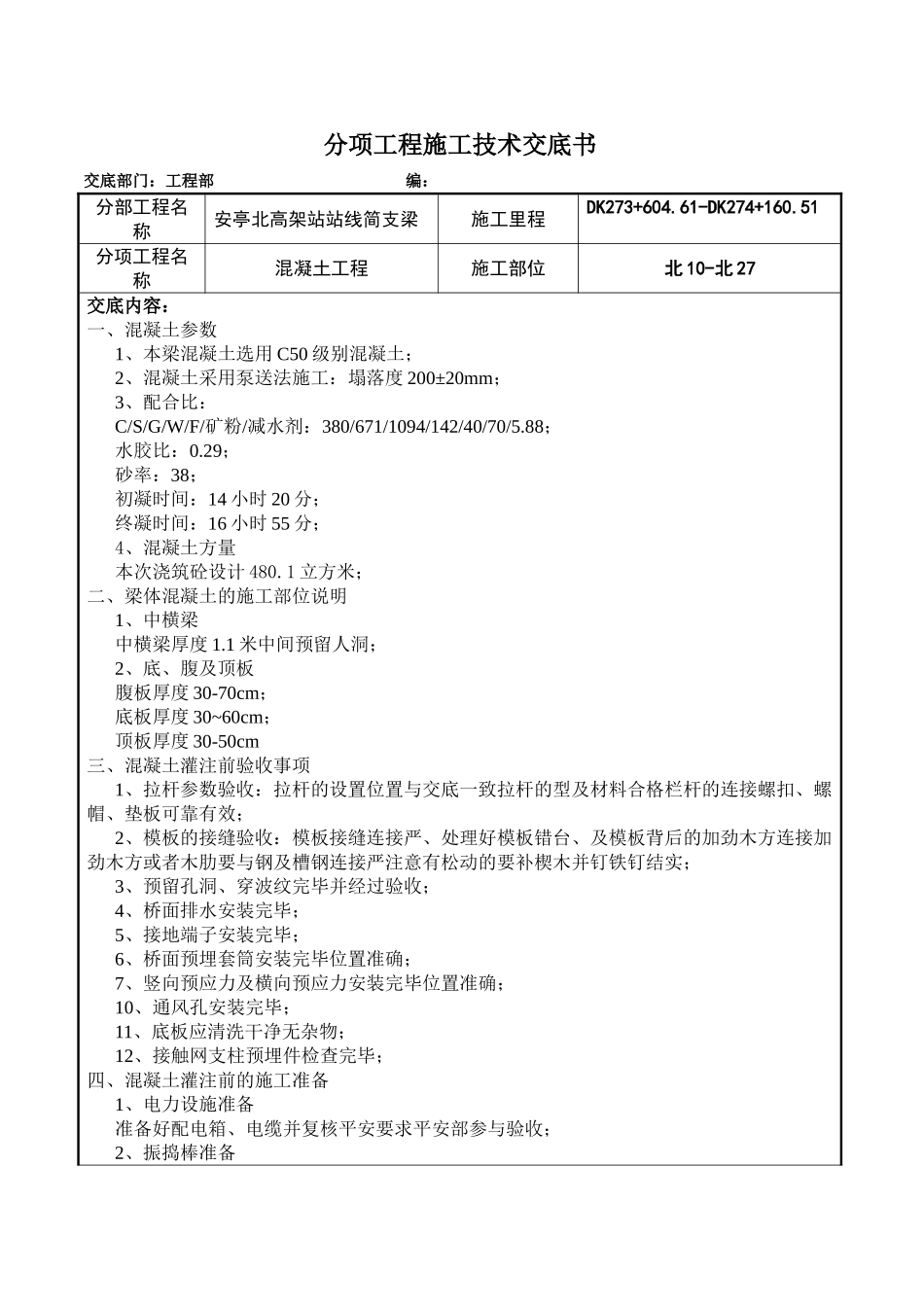

分项工程施工技术交底书交底部门：工程部编：分部工程名称安亭北高架站站线简支梁施工里程DK273+604.61-DK274+160.51分项工程名称混凝土工程施工部位北10-北27交底内容：一、混凝土参数1、本梁混凝土选用C50级别混凝土；2、混凝土采用泵送法施工：塌落度200±20mm；3、配合比：C/S/G/W/F/矿粉/减水剂：380/671/1094/142/40/70/5.88；水胶比：0.29；砂率：38；初凝时间：14小时20分；终凝时间：16小时55分；4、混凝土方量本次浇筑砼设计480.1立方米；二、梁体混凝土的施工部位说明1、中横梁中横梁厚度1.1米中间预留人洞；2、底、腹及顶板腹板厚度30-70cm；底板厚度30~60cm；顶板厚度30-50cm三、混凝土灌注前验收事项1、拉杆参数验收：拉杆的设置位置与交底一致拉杆的型及材料合格栏杆的连接螺扣、螺帽、垫板可靠有效；2、模板的接缝验收：模板接缝连接严、处理好模板错台、及模板背后的加劲木方连接加劲木方或者木肋要与钢及槽钢连接严注意有松动的要补楔木并钉铁钉结实；3、预留孔洞、穿波纹完毕并经过验收；4、桥面排水安装完毕；5、接地端子安装完毕；6、桥面预埋套筒安装完毕位置准确；7、竖向预应力及横向预应力安装完毕位置准确；10、通风孔安装完毕；11、底板应清洗干净无杂物；12、接触网支柱预埋件检查完毕；四、混凝土灌注前的施工准备1、电力设施准备准备好配电箱、电缆并复核平安要求平安部参与验收；2、振捣棒准备准备好16根振捣棒振捣棒的长度大于7米其中30型5根其他型11根振捣棒应提早做好调试工作满足作业的要求。3、泵车准备混凝土泵车准备2台；4、混凝土输送车混凝土罐车准备6台〔8立方米/台〕；5、施工人员准备混凝土工15人施工员2人电工1人；6、场地准备混凝土泵车及罐车场地准备完毕；7、、准备好灌注完毕后的养护材料高压水泵及水、储水水桶大于1方的一个塑料薄膜土工布。五、混凝土浇筑的原那么与顺序1、浇筑混凝施工顺序混凝土采用全断面一次灌注法即每孔箱梁的底板、肋板和顶板混凝土一次灌注完毕。采用程度分层纵向分段、由中间向两边、由低处向高处对称进展浇筑；详细工序：先浇筑横梁区域的底板范围混凝土再大面积浇筑底板砼然后浇筑腹板砼最后施工梁面砼、收面。为防止腹板砼倒流底板顶层砼浇筑应从一侧向另一侧浇筑延长底板与腹板砼浇筑时间。2、砼振捣振捣是保证混凝土质量的关键工序振捣人员应有专人负责指挥操作时应严格按规定浇筑顺序及规定振捣点进展振捣。浇注时应集中控制实行分区定人负责并配有专人检查。混凝土振捣采用插入式振动器震动振捣棒采用大型跟小型的配合使用。为了使梁体砼振捣实横梁、腹板应开窗进展振捣锚槽砼应派专人采用小型振捣棒进展振捣。防止腹板砼倒鼓导致底板混凝土超方应在腹板模板底做道不小于20cm压浆板。当底板冒出少量混凝土时亦不宜过早铲除待肋板部位全部灌注完毕再作处理以防止灌注肋板混凝土因混凝土尚未凝结而产生振动流失现象以致下梗胁出现部分空洞。砼振捣也是分层振捣层厚度不大于30cm每层振捣时振捣棒应插入上层砼10cm保证两层砼结合严。振捣不能漏振、过振振捣好的应遵循砼面不再下沉、外表平坦返浆、没有气泡泛出。六、混凝土收面工作混凝土的梁面收面为连续梁砼后续施工的重要工作直接影响着梁体施工质量。其包含底板、腹板标高、排水坡、轨道板等各项相关的工作要求梁面标高偏向小于1㎝/4m；标高偏向小于2cm；要求装备专业人员认真做好该项工作防止裂纹出现。1、人力投入投入收面人员宜多〔本桥采用的是高性能混凝土混凝土对收面非常敏感〕要求不少于10人；收面应及时做好覆盖及材料设备筹备工作。2、收面设备机具采用人工绷线定位小角钢〔3㎝型〕控制轨道板区域平面标高及排水坡的排水转角线；准备10套收面光抹子、毛面抹子及拉毛设备；3、收面时机掌握拉毛应在混凝土收面过后适宜时间进展。收面应混凝土标高到达梁面标高后立即施行；七、混凝土灌注注意事1、混凝土浇筑必须保证不连续进展其上、下层混凝土灌入间隔时间不能超过初凝时间。2、砼浇筑时应派专人对支架及模板进展检查发现异常及时现场负责人。3、在浇注顶板混凝土时应严格检查顶板的标高并保证外表平整度使其符合设计要求。4、砼养护...
