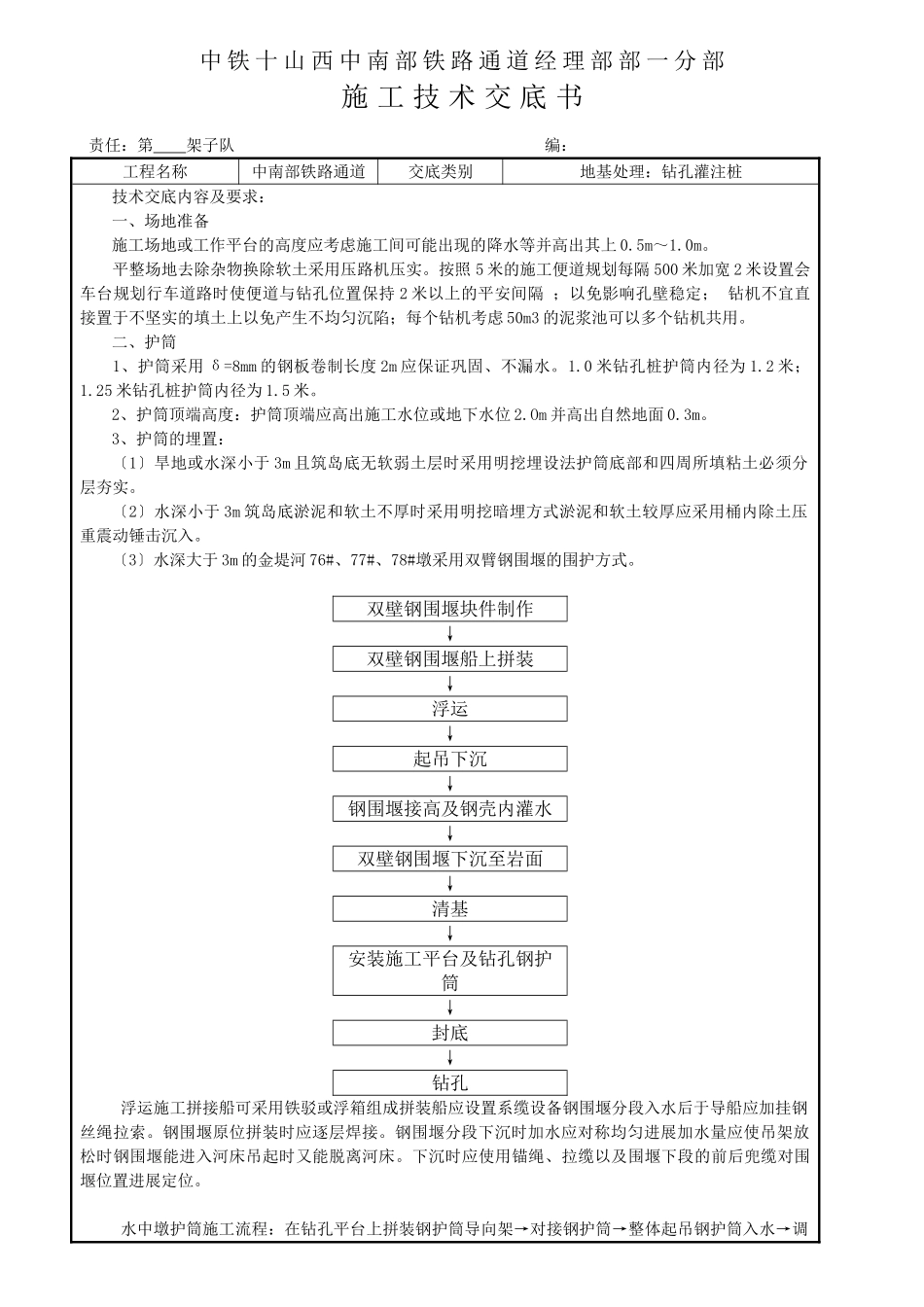

中铁十山西中南部铁路通道经理部部一分部施工技术交底书责任：第架子队编：工程名称中南部铁路通道交底类别地基处理：钻孔灌注桩技术交底内容及要求：一、场地准备施工场地或工作平台的高度应考虑施工间可能出现的降水等并高出其上0.5m～1.0m。平整场地去除杂物换除软土采用压路机压实。按照5米的施工便道规划每隔500米加宽2米设置会车台规划行车道路时使便道与钻孔位置保持2米以上的平安间隔；以免影响孔壁稳定；钻机不宜直接置于不坚实的填土上以免产生不均匀沉陷；每个钻机考虑50m3的泥浆池可以多个钻机共用。二、护筒1、护筒采用δ=8mm的钢板卷制长度2m应保证巩固、不漏水。1.0米钻孔桩护筒内径为1.2米；1.25米钻孔桩护筒内径为1.5米。2、护筒顶端高度：护筒顶端应高出施工水位或地下水位2.Om并高出自然地面0.3m。3、护筒的埋置：〔1〕旱地或水深小于3m且筑岛底无软弱土层时采用明挖埋设法护筒底部和四周所填粘土必须分层夯实。〔2〕水深小于3m筑岛底淤泥和软土不厚时采用明挖暗埋方式淤泥和软土较厚应采用桶内除土压重震动锤击沉入。〔3〕水深大于3m的金堤河76#、77#、78#墩采用双臂钢围堰的围护方式。双壁钢围堰块件制作↓双壁钢围堰船上拼装↓浮运↓起吊下沉↓钢围堰接高及钢壳内灌水↓双壁钢围堰下沉至岩面↓清基↓安装施工平台及钻孔钢护筒↓封底↓钻孔浮运施工拼接船可采用铁驳或浮箱组成拼装船应设置系缆设备钢围堰分段入水后于导船应加挂钢丝绳拉索。钢围堰原位拼装时应逐层焊接。钢围堰分段下沉时加水应对称均匀进展加水量应使吊架放松时钢围堰能进入河床吊起时又能脱离河床。下沉时应使用锚绳、拉缆以及围堰下段的前后兜缆对围堰位置进展定位。水中墩护筒施工流程：在钻孔平台上拼装钢护筒导向架→对接钢护筒→整体起吊钢护筒入水→调整护筒倾斜度及位置缓慢入床至稳定→安装APE400型震动打桩机振动下沉→安装钻机开场水上钻孔桩施工。4、护筒埋置深度〔1〕旱地或浅水埋置深度为2米。〔2〕深水及河床软土应深化不透水层无不透水层应进入大砾石软石层内0.5~1.0m。〔3〕有冲刷线影响的河床应进入冲刷线下1m。5、护筒中心竖直线与桩中心线重合平面位置的偏向不得大于5cm护筒倾斜度的偏向不大于1％。三、钻机就位钻孔机就位时要事先检查钻孔机的性能状态是否良好保证钻孔机工作正常。钻机头中心严格与桩中心对中并保证钻机底座的平稳防止钻进过程中出现倾斜。钻孔过程中要加强钻孔的垂直度检查发现偏孔及时纠正同时严格控制泥浆比重及护筒内外水位差必须使孔内泥浆高出孔外水位或地下水位1.5～2.0m以防坍孔。采用多台钻机同时施工时钻机尽量安排跳开施工。无法跳开时应待临桩灌注48小时后前方可开钻。四、泥浆制备1、泥浆的性能与要求应满足旋挖钻成孔的要求。2、泥浆材料的选定和根本配合比确实定应以最容易坍塌的土层为主初步确定泥浆的配合比。3、工地每日配制泥浆的才能不但要满足造孔用浆的需要还要满足清孔用浆的需要。4、桩孔砼灌注时孔内溢出的泥浆引流至泥浆池内利用于下一基桩钻孔护壁中。5、材料的投放顺序应首先注入规定数量的清水；边搅拌边放粘土。6、废泥浆处理采用重力沉淀处理泥浆中的钻渣靠自重沉淀形成稠状废浆装入槽罐车运走。技术交底内容及要求：金堤河旋挖钻孔灌注桩工艺流程图施工准备测量放样安装围堰搭设平台埋护筒钻机就位、校正钻孔清孔及检查安装钢筋笼安放导二次清孔搭设灌注平台安放料斗护筒制作、准备钻机准备拌制泥浆导试拼、检查平台、漏斗准备检查记录填写混凝土拌合运输准备否是钢筋笼制作及安装吊车就位深度检查技术交底内容及要求：技术交底内容及要求：7、泥浆性能指标：〔1〕泥浆相对度测定泥浆相对度使用比重计。泥浆比重≤1.1。〔2〕泥浆粘度一般地层的粘度为17～20s松散易坍孔地层为19～28s。〔3〕泥浆含砂率新制泥浆的含砂率＜2％循环泥浆的含砂率不得超过8。〔4〕泥浆pH值。pH值为8。〔5〕泥浆胶体率正循环泥浆的胶体率不应小于95。五、成孔〔1〕清孔当钻孔到达设计高程后经对孔径、孔深、孔位、竖直度进展检查确认钻孔合格后即可进展第一次清孔。采用抽浆法清孔一边利用钻机的反循环系统的泥浆泵持续抽浆把孔底泥浆、钻渣...
