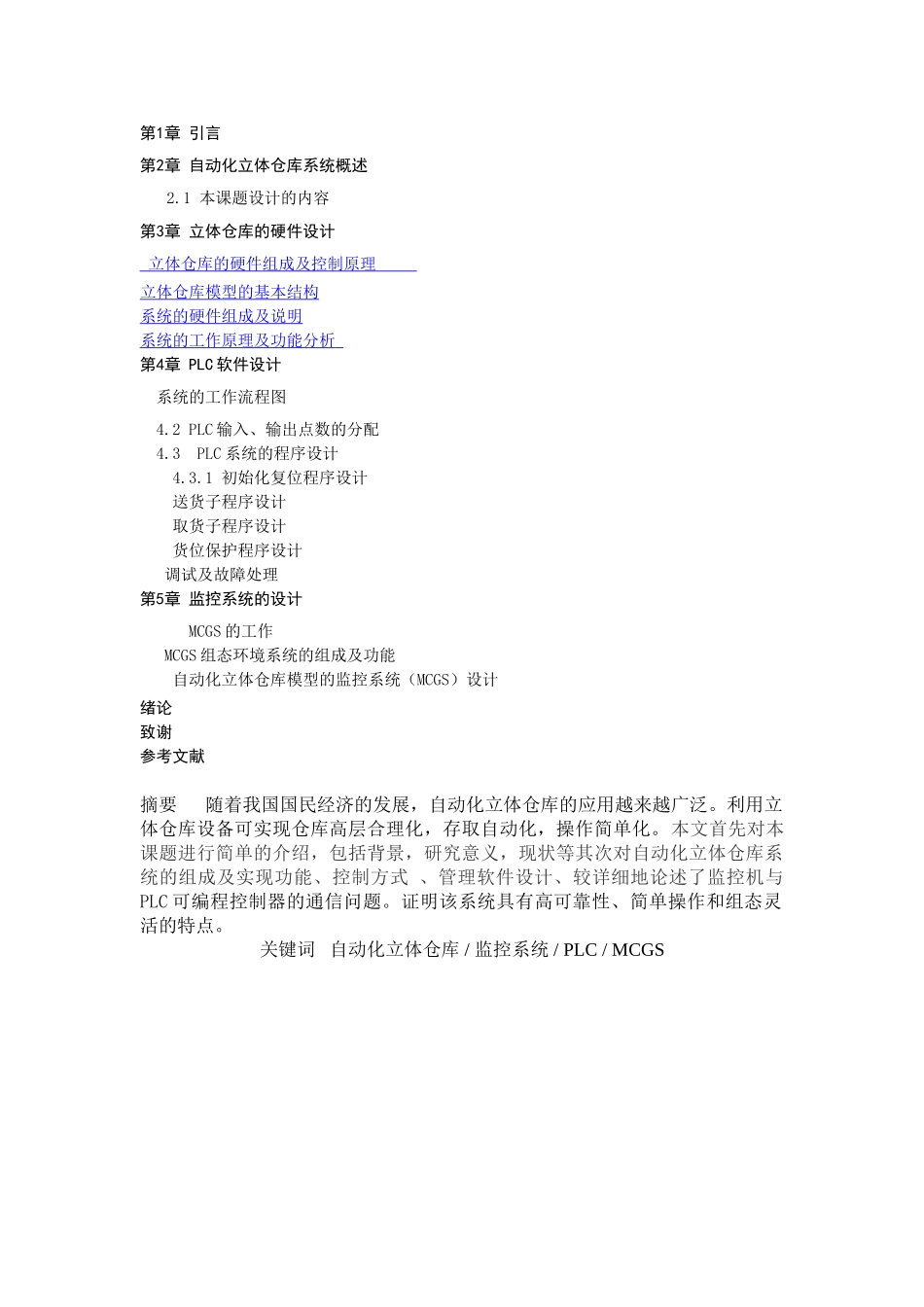

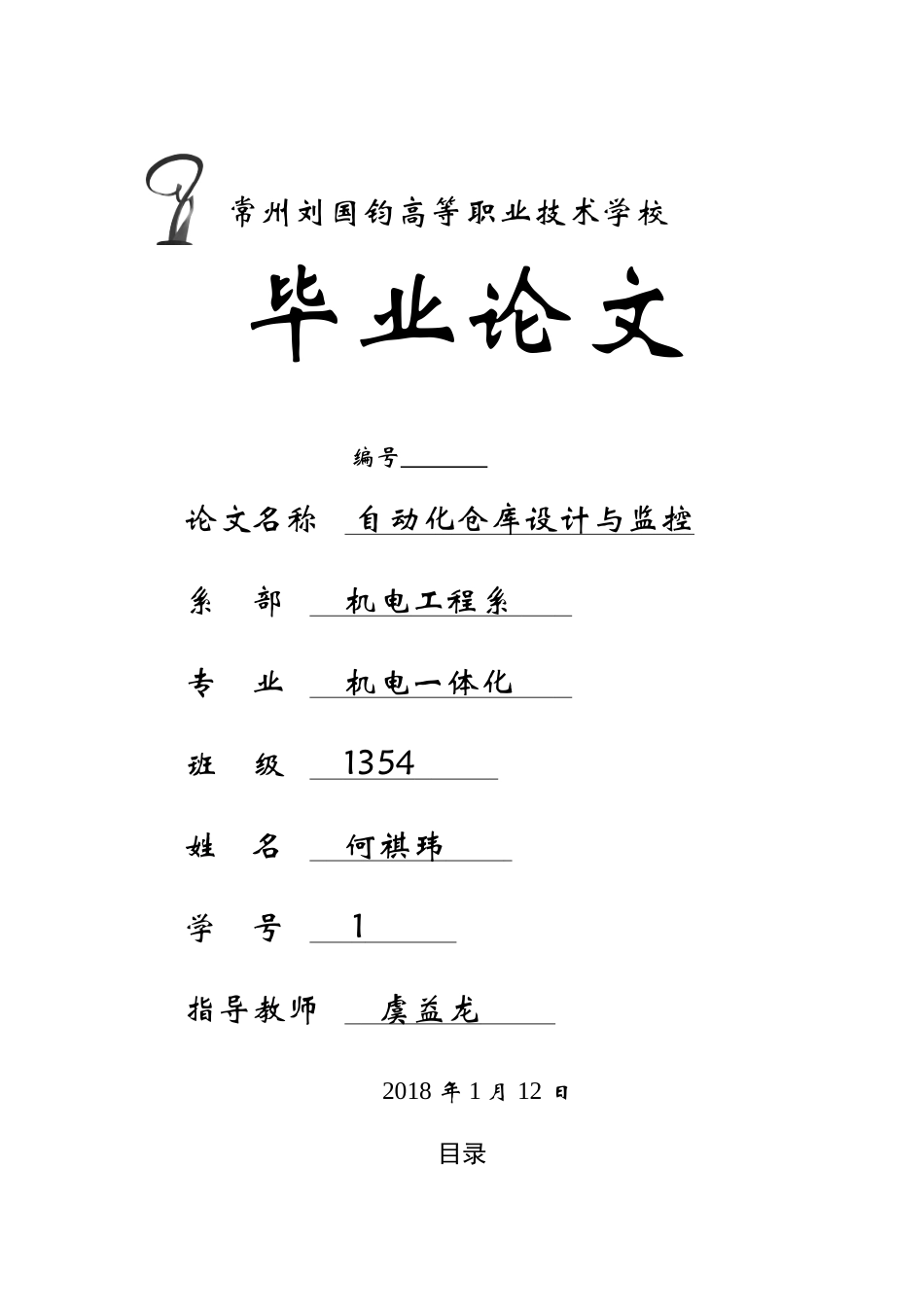

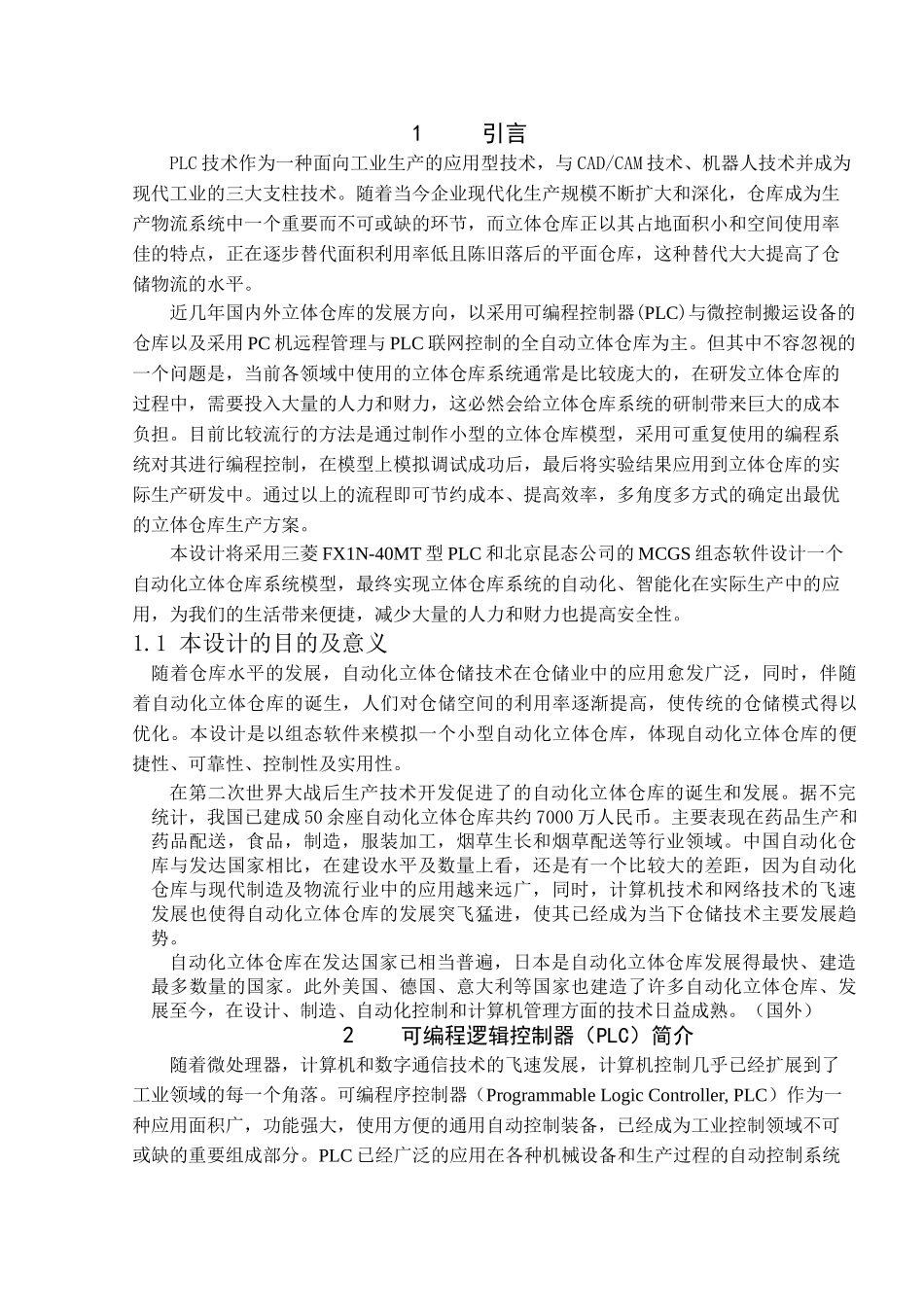

常州刘国钧高等职业技术学校毕业论文编号论文名称自动化仓库设计与监控系部机电工程系专业机电一体化班级1354姓名何祺玮学号1指导教师虞益龙2018年1月12日目录第1章引言第2章自动化立体仓库系统概述2.1本课题设计的内容第3章立体仓库的硬件设计立体仓库的硬件组成及控制原理立体仓库模型的基本结构系统的硬件组成及说明系统的工作原理及功能分析第4章PLC软件设计系统的工作流程图4.2PLC输入、输出点数的分配4.3PLC系统的程序设计4.3.1初始化复位程序设计送货子程序设计取货子程序设计货位保护程序设计调试及故障处理第5章监控系统的设计MCGS的工作MCGS组态环境系统的组成及功能自动化立体仓库模型的监控系统（MCGS）设计绪论致谢参考文献摘要随着我国国民经济的发展，自动化立体仓库的应用越来越广泛。利用立体仓库设备可实现仓库高层合理化，存取自动化，操作简单化。本文首先对本课题进行简单的介绍，包括背景，研究意义，现状等其次对自动化立体仓库系统的组成及实现功能、控制方式、管理软件设计、较详细地论述了监控机与PLC可编程控制器的通信问题。证明该系统具有高可靠性、简单操作和组态灵活的特点。关键词自动化立体仓库/监控系统/PLC/MCGS1引言PLC技术作为一种面向工业生产的应用型技术，与CAD/CAM技术、机器人技术并成为现代工业的三大支柱技术。随着当今企业现代化生产规模不断扩大和深化，仓库成为生产物流系统中一个重要而不可或缺的环节，而立体仓库正以其占地面积小和空间使用率佳的特点，正在逐步替代面积利用率低且陈旧落后的平面仓库，这种替代大大提高了仓储物流的水平。近几年国内外立体仓库的发展方向，以采用可编程控制器(PLC)与微控制搬运设备的仓库以及采用PC机远程管理与PLC联网控制的全自动立体仓库为主。但其中不容忽视的一个问题是，当前各领域中使用的立体仓库系统通常是比较庞大的，在研发立体仓库的过程中，需要投入大量的人力和财力，这必然会给立体仓库系统的研制带来巨大的成本负担。目前比较流行的方法是通过制作小型的立体仓库模型，采用可重复使用的编程系统对其进行编程控制，在模型上模拟调试成功后，最后将实验结果应用到立体仓库的实际生产研发中。通过以上的流程即可节约成本、提高效率，多角度多方式的确定出最优的立体仓库生产方案。本设计将采用三菱FX1N-40MT型PLC和北京昆态公司的MCGS组态软件设计一个自动化立体仓库系统模型，最终实现立体仓库系统的自动化、智能化在实际生产中的应用，为我们的生活带来便捷，减少大量的人力和财力也提高安全性。1.1本设计的目的及意义随着仓库水平的发展，自动化立体仓储技术在仓储业中的应用愈发广泛，同时，伴随着自动化立体仓库的诞生，人们对仓储空间的利用率逐渐提高，使传统的仓储模式得以优化。本设计是以组态软件来模拟一个小型自动化立体仓库，体现自动化立体仓库的便捷性、可靠性、控制性及实用性。在第二次世界大战后生产技术开发促进了的自动化立体仓库的诞生和发展。据不完统计，我国已建成50余座自动化立体仓库共约7000万人民币。主要表现在药品生产和药品配送，食品，制造，服装加工，烟草生长和烟草配送等行业领域。中国自动化仓库与发达国家相比，在建设水平及数量上看，还是有一个比较大的差距，因为自动化仓库与现代制造及物流行业中的应用越来远广，同时，计算机技术和网络技术的飞速发展也使得自动化立体仓库的发展突飞猛进，使其已经成为当下仓储技术主要发展趋势。自动化立体仓库在发达国家已相当普遍，日本是自动化立体仓库发展得最快、建造最多数量的国家。此外美国、德国、意大利等国家也建造了许多自动化立体仓库、发展至今，在设计、制造、自动化控制和计算机管理方面的技术日益成熟。（国外）2可编程逻辑控制器（PLC）简介随着微处理器，计算机和数字通信技术的飞速发展，计算机控制几乎已经扩展到了工业领域的每一个角落。可编程序控制器（ProgrammableLogicController,PLC）作为一种应用面积广，功能强大，使用方便的通用自动控制装备，已经成为工业控制领域不可或缺的重要组成部分。PLC已经广泛的应用在各种机械设备和生产过程的自动控制系统中，在其他领域也...
