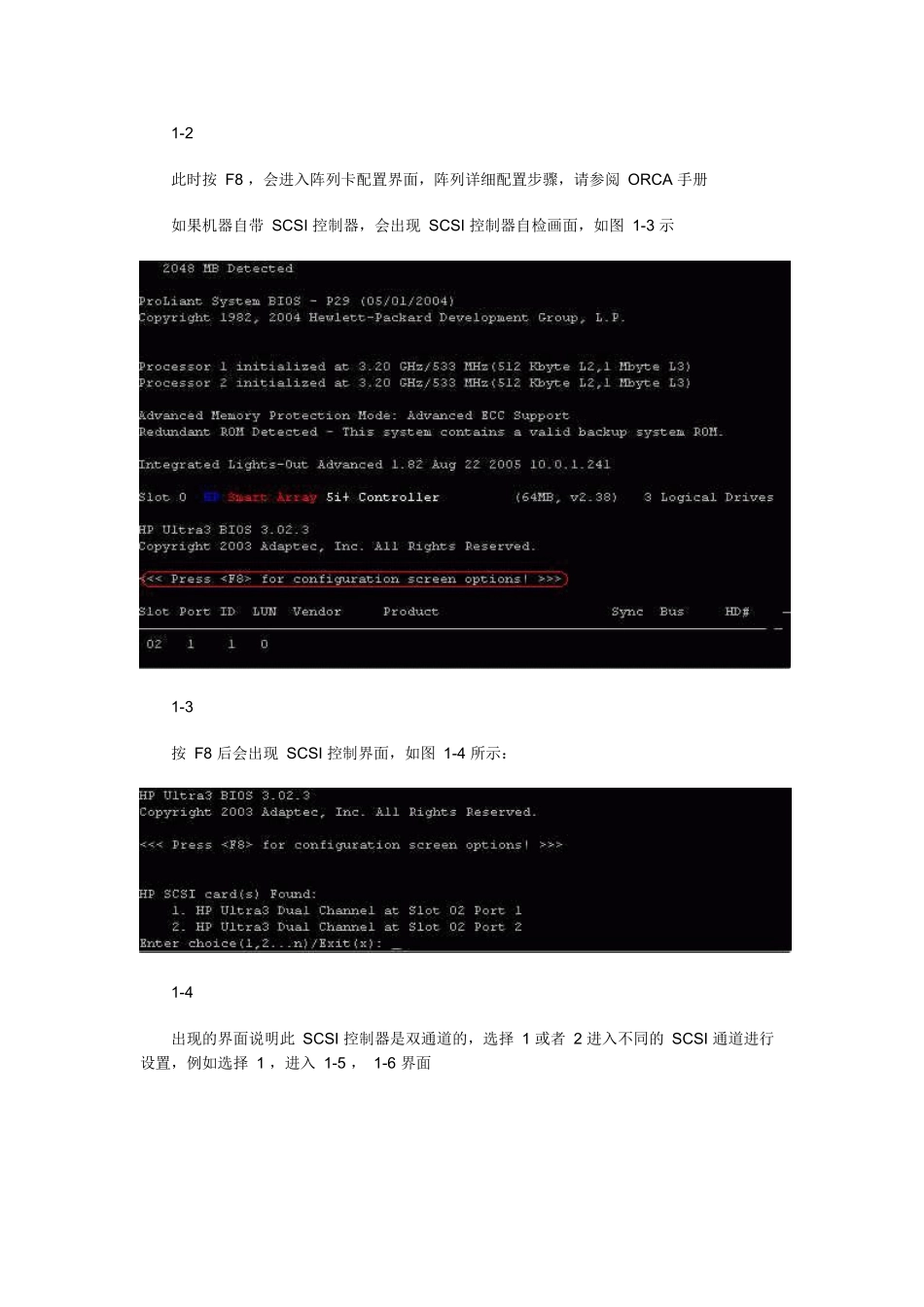

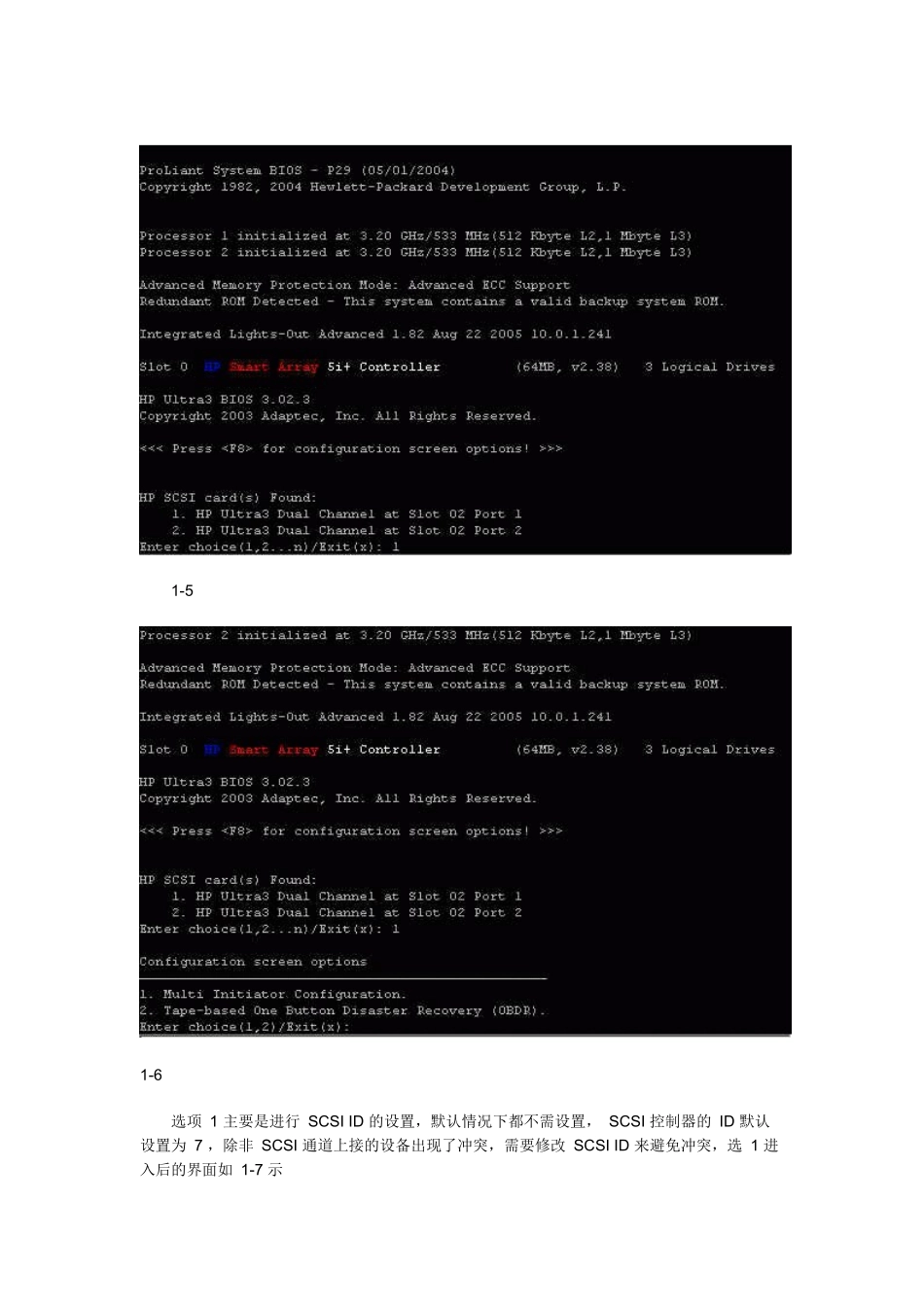

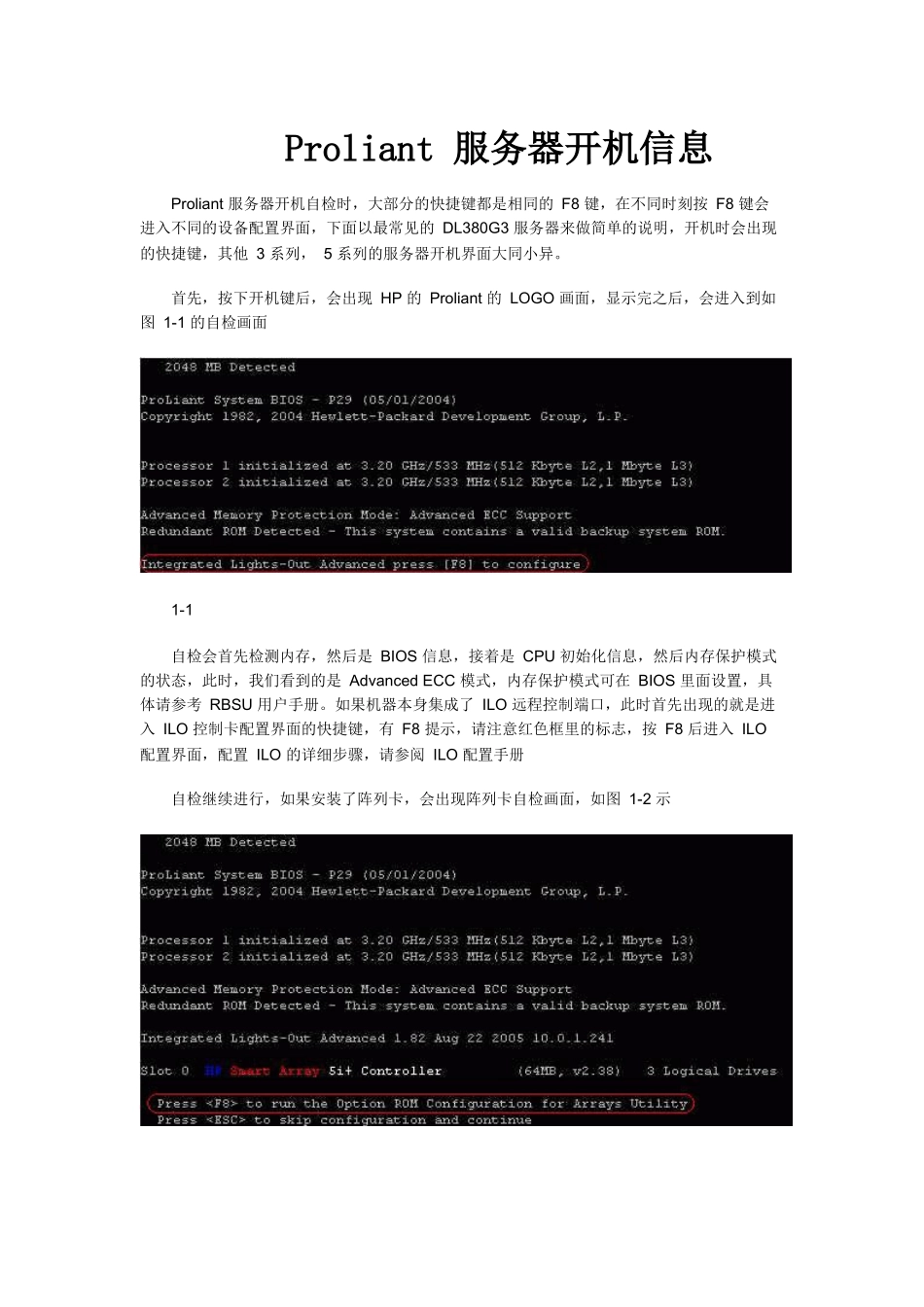

Proliant服务器开机信息Proliant服务器开机自检时，大部分的快捷键都是相同的F8键，在不同时刻按F8键会进入不同的设备配置界面，下面以最常见的DL380G3服务器来做简单的说明，开机时会出现的快捷键，其他3系列，5系列的服务器开机界面大同小异。首先，按下开机键后，会出现HP的Proliant的LOGO画面，显示完之后，会进入到如图1-1的自检画面1-1自检会首先检测内存，然后是BIOS信息，接着是CPU初始化信息，然后内存保护模式的状态，此时，我们看到的是AdvancedECC模式，内存保护模式可在BIOS里面设置，具体请参考RBSU用户手册。如果机器本身集成了ILO远程控制端口，此时首先出现的就是进入ILO控制卡配置界面的快捷键，有F8提示，请注意红色框里的标志，按F8后进入ILO配置界面，配置ILO的详细步骤，请参阅ILO配置手册自检继续进行，如果安装了阵列卡，会出现阵列卡自检画面，如图1-2示1-2此时按F8，会进入阵列卡配置界面，阵列详细配置步骤，请参阅ORCA手册如果机器自带SCSI控制器，会出现SCSI控制器自检画面，如图1-3示1-3按F8后会出现SCSI控制界面，如图1-4所示：1-4出现的界面说明此SCSI控制器是双通道的，选择1或者2进入不同的SCSI通道进行设置，例如选择1，进入1-5，1-6界面1-51-6选项1主要是进行SCSIID的设置，默认情况下都不需设置，SCSI控制器的ID默认设置为7，除非SCSI通道上接的设备出现了冲突，需要修改SCSIID来避免冲突，选1进入后的界面如1-7示1-7选择y回车后出现1-8界面1-8输入SCSICardID，1-91-91-10如果在1-6界面时选择2，会对SCSI通道上的磁带机进行OBDR启动，如1-11，1-12所示1-111-12因为没有对磁带机做ODBR设置，所以会出现1-13所示的错误提示1-13输入x退出，自检会继续，此时如1-14界面1-14此时，出现的SCSIBIOSnotinstalled提示，这是正常的，通常会出现在ML系列的服务器加装阵列的状况下，因为硬盘此时是接在阵列卡上面的接下来会出现网卡配置界面，此时会出现CTRL+S的提示，因只是配置网卡的PXE（PrebootExecutionEnvironment）来从网络启动，所以一般按照默认即可自此，自检会暂时完毕，进入一个新界面，出现如图1-15所示界面1-15此时，画面上出现F9的提示，按F9进入BIOS（RBSU）设置界面，如1-16所示1-16具体的RBSU设置步骤，请参阅RBSU用户手册按F10后，进入系统维护界面，此工具是对系统进行简单的设置，进入后如1-17所示1-17选择第一项SetupUtility后会进入图1-16的设置界面选择第二项DiagnosticUtility后进入1-18所示设置界面1-18选择MemoryTest后会对内存做简单的测试，1-19，1-201-191-20选择CPUTest后对CPU做简单检测1-21检测结果如1-221-22至此，自检完毕，然后自检结束，BIOS将控制权交给操作系统来引导服务器
