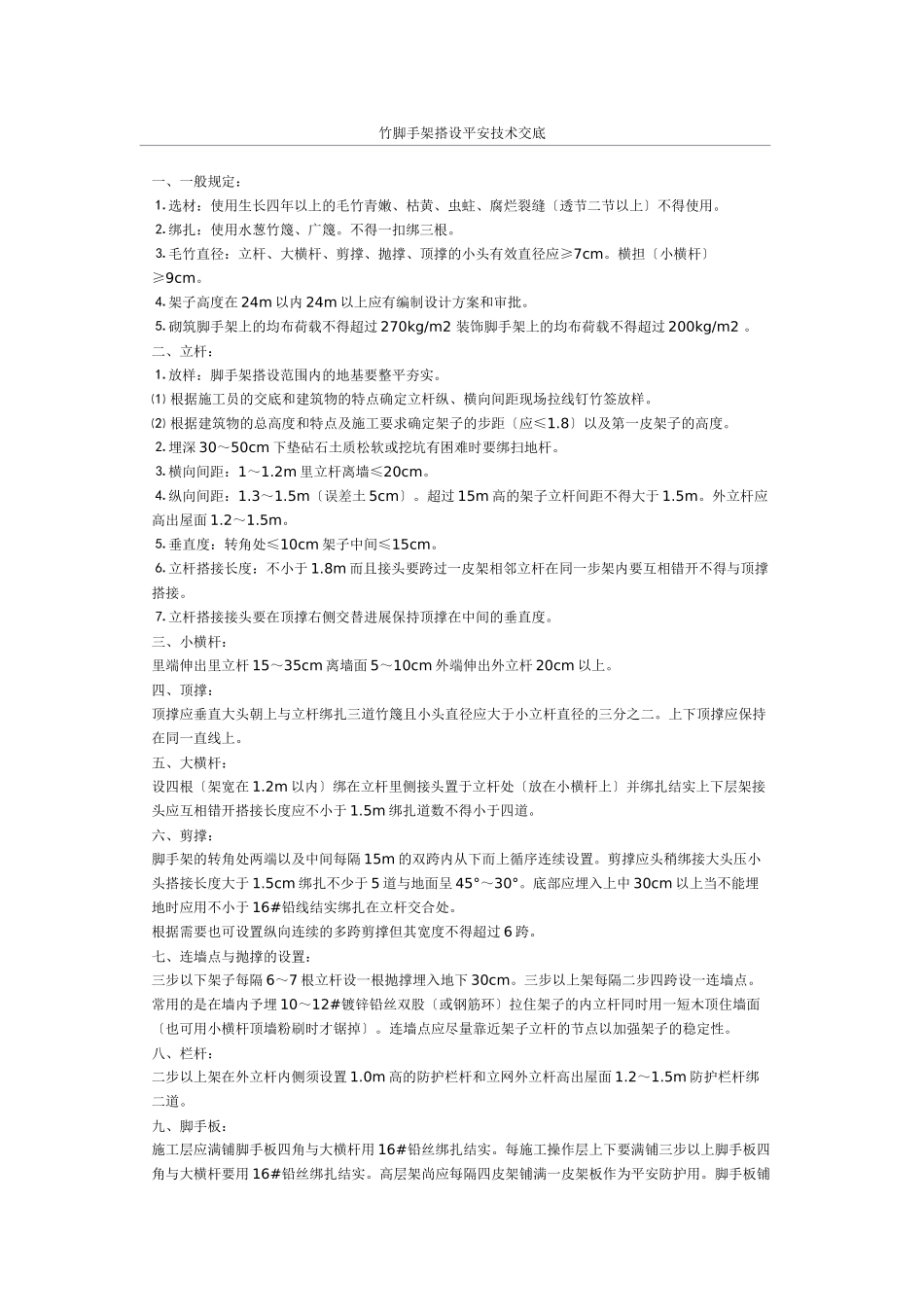

竹脚手架搭设平安技术交底一、一般规定：⒈选材：使用生长四年以上的毛竹青嫩、枯黄、虫蛀、腐烂裂缝〔透节二节以上〕不得使用。⒉绑扎：使用水葱竹篾、广篾。不得一扣绑三根。⒊毛竹直径：立杆、大横杆、剪撑、抛撑、顶撑的小头有效直径应≥7cm。横担〔小横杆〕≥9cm。⒋架子高度在24m以内24m以上应有编制设计方案和审批。⒌砌筑脚手架上的均布荷载不得超过270kg/m2装饰脚手架上的均布荷载不得超过200kg/m2。二、立杆：⒈放样：脚手架搭设范围内的地基要整平夯实。⑴根据施工员的交底和建筑物的特点确定立杆纵、横向间距现场拉线钉竹签放样。⑵根据建筑物的总高度和特点及施工要求确定架子的步距〔应≤1.8〕以及第一皮架子的高度。⒉埋深30～50cm下垫砧石土质松软或挖坑有困难时要绑扫地杆。⒊横向间距：1～1.2m里立杆离墙≤20cm。⒋纵向间距：1.3～1.5m〔误差土5cm〕。超过15m高的架子立杆间距不得大于1.5m。外立杆应高出屋面1.2～1.5m。⒌垂直度：转角处≤10cm架子中间≤15cm。⒍立杆搭接长度：不小于1.8m而且接头要跨过一皮架相邻立杆在同一步架内要互相错开不得与顶撑搭接。⒎立杆搭接接头要在顶撑右侧交替进展保持顶撑在中间的垂直度。三、小横杆：里端伸出里立杆15～35cm离墙面5～10cm外端伸出外立杆20cm以上。四、顶撑：顶撑应垂直大头朝上与立杆绑扎三道竹篾且小头直径应大于小立杆直径的三分之二。上下顶撑应保持在同一直线上。五、大横杆：设四根〔架宽在1.2m以内〕绑在立杆里侧接头置于立杆处〔放在小横杆上〕并绑扎结实上下层架接头应互相错开搭接长度应不小于1.5m绑扎道数不得小于四道。六、剪撑：脚手架的转角处两端以及中间每隔15m的双跨内从下而上循序连续设置。剪撑应头稍绑接大头压小头搭接长度大于1.5cm绑扎不少于5道与地面呈45°～30°。底部应埋入上中30cm以上当不能埋地时应用不小于16#铅线结实绑扎在立杆交合处。根据需要也可设置纵向连续的多跨剪撑但其宽度不得超过6跨。七、连墙点与抛撑的设置：三步以下架子每隔6～7根立杆设一根抛撑埋入地下30cm。三步以上架每隔二步四跨设一连墙点。常用的是在墙内予埋10～12#镀锌铅丝双股〔或钢筋环〕拉住架子的内立杆同时用一短木顶住墙面〔也可用小横杆顶墙粉刷时才锯掉〕。连墙点应尽量靠近架子立杆的节点以加强架子的稳定性。八、栏杆：二步以上架在外立杆内侧须设置1.0m高的防护栏杆和立网外立杆高出屋面1.2～1.5m防护栏杆绑二道。九、脚手板：施工层应满铺脚手板四角与大横杆用16#铅丝绑扎结实。每施工操作层上下要满铺三步以上脚手板四角与大横杆要用16#铅丝绑扎结实。高层架尚应每隔四皮架铺满一皮架板作为平安防护用。脚手板铺设必须严结实。脚手板搭接长度不小于20cm。离墙面超过20cm的缝隙应防护。防护的是一种用铺架板另一种是用小平安网防护。十、斜道：三步以上架要搭斜道与平台坡度≤1：3⒈行人斜道一般与架同宽。⒉运料斜道宽度不得小于1.5m坡度以1：6为宜。转弯平台宽度不得小于1.5m面积不得小于6m2。⒊斜道两侧及拐弯平台的外侧均应设1m高的防护栏杆和立网防护。⒋搭设：同脚手架但为了斜道的稳固在斜道两侧外围和端部应设剪撑。对于附在脚手架外侧的斜道〔即利用脚手架外侧外立杆作为斜道的内立杆时〕应加强脚手架连墙杆的设置。对于的斜道应加连墙杆。⒌不上人屋面的竹架应设一道斜道上屋面。十一、绑扎：所有杆件相交处均应用竹篾绑牢。十二、临街防护：沿街道、居民集处的脚手架外侧应采用防护竹笆全封隔绝或采用立网全封闭有条件的可以在立网全封闭的根底上在脚手架的外侧采用竹笆加强临街面的防护。十三、验收：搭设完毕或使用前必须验收移交手续方准使用。
