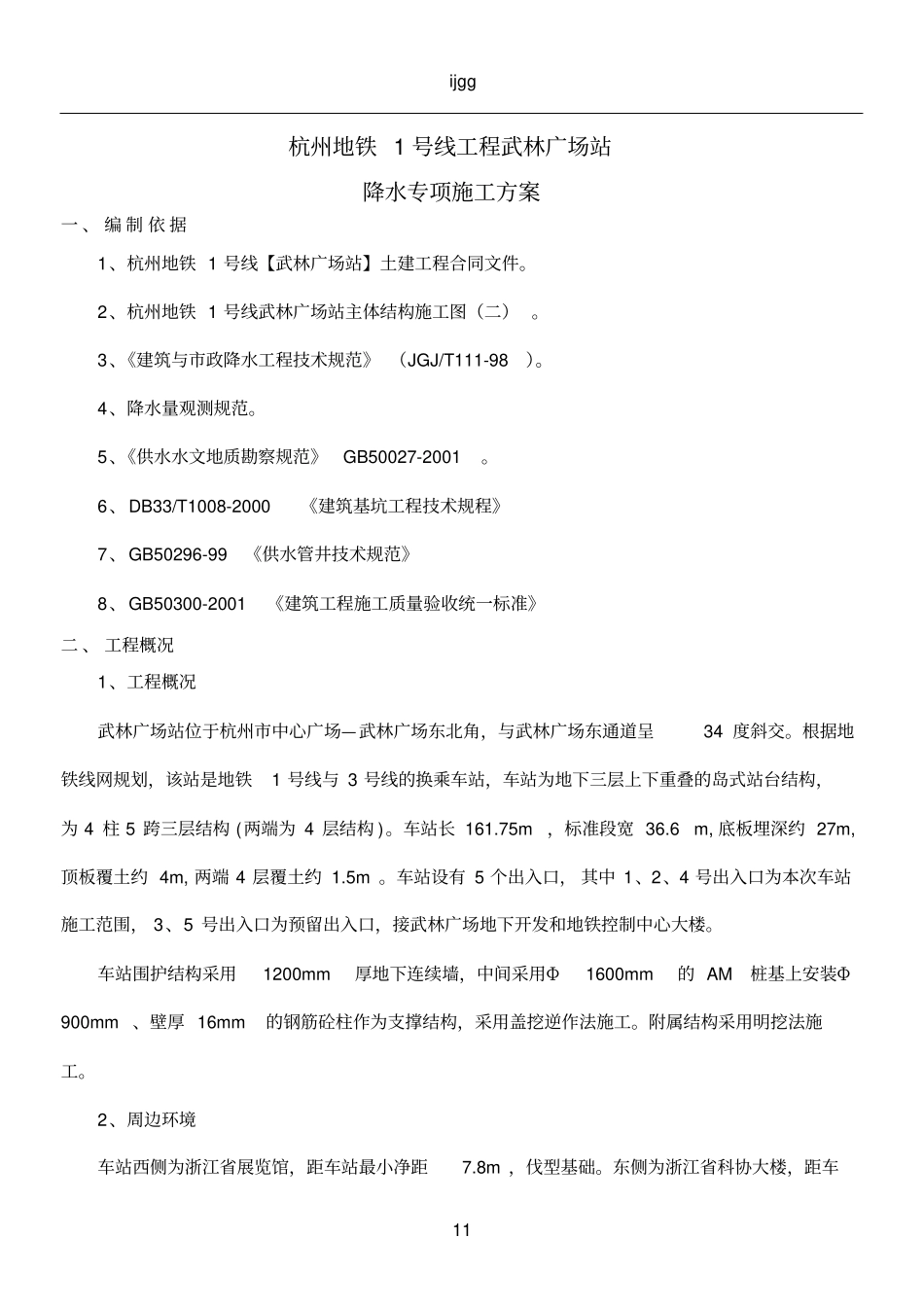

ijgg11杭州地铁1号线工程武林广场站降水专项施工方案一、编制依据1、杭州地铁1号线【武林广场站】土建工程合同文件。2、杭州地铁1号线武林广场站主体结构施工图（二）。3、《建筑与市政降水工程技术规范》（JGJ/T111-98）。4、降水量观测规范。5、《供水水文地质勘察规范》GB50027-2001。6、DB33/T1008-2000《建筑基坑工程技术规程》7、GB50296-99《供水管井技术规范》8、GB50300-2001《建筑工程施工质量验收统一标准》二、工程概况1、工程概况武林广场站位于杭州市中心广场—武林广场东北角，与武林广场东通道呈34度斜交。根据地铁线网规划，该站是地铁1号线与3号线的换乘车站，车站为地下三层上下重叠的岛式站台结构，为4柱5跨三层结构(两端为4层结构)。车站长161.75m，标准段宽36.6m,底板埋深约27m,顶板覆土约4m,两端4层覆土约1.5m。车站设有5个出入口，其中1、2、4号出入口为本次车站施工范围，3、5号出入口为预留出入口，接武林广场地下开发和地铁控制中心大楼。车站围护结构采用1200mm厚地下连续墙，中间采用Φ1600mm的AM桩基上安装Φ900mm、壁厚16mm的钢筋砼柱作为支撑结构，采用盖挖逆作法施工。附属结构采用明挖法施工。2、周边环境车站西侧为浙江省展览馆，距车站最小净距7.8m，伐型基础。东侧为浙江省科协大楼，距车ijgg22站最小净距10m，基础为桩基础，且入岩层1.0m。武林广场站地下管线密集，车站范围路面以下埋设有各种市政管线，包括给水、通信、污水、雨水、燃气及电力等管线，车站施工前需对其进行改迁或拆除。三、工程地质及水文地质条件1、场区土层特征拟建场区位于浙北平原区，为海积平原地貌单元，地貌形态单一。场地浅表层为厚2～5m的填土，其下局部为厚0.5～2.8m的粉土层；埋深4.3～26m处为厚约20m的高压缩性流塑状淤泥质粉质粘土；中部深度约26～40m为厚10～14m的软塑～硬可塑状粉质粘土，局部夹有薄层含砾细砂；下部为性质较好的细砂、圆砾层，圆砾层间局部夹粉质粘土层；底部为白恶系的凝灰质粉砂岩。车站范围地层特征见下表。土层特性表土层土层名称顶板高程(m)层厚(m)渗透系数(cm/s)含水量％重度KN/m3KvKh①1杂填土5.92～7.870.9～5.8①2耕植土1.02～5.860.6～3.7①3淤泥质填土1.32～2.090.9～1.3②1砂质粉土0.56～3.960.5～2.81.2e-042e-0428.118.8④1淤泥质粘土-0.59～2.732.7～5.93e-072e-0647.817.0④2淤泥质粉质粘土-5.38～-1.060.9～5.91e-061.5e-0636.617.9④3淤泥质粉质粘土夹粉土-9.86～-3.733.1～8.41.84e-069e-0532.518.0⑥1淤泥质粉质粘土-14.09～-9.841.2～8.55e-073e-0638.417.5⑥2粉质粘土-21.64～-11.560.6～3.89.5e-075e-0636.117.9⑦1粉质粘土-22.06～-12.810.9～3.87.5e-074.5e-0630.418.6⑦2粉质粘土-25.36～-15.053.0～10.17e-074e-0631.918.6⑧2粉质粘土-29.38～-22.780.9～9.07.5e-074.5e-0632.618.5ijgg33⑨1b含砂粉质粘土-30.73～-22.731.3～6.67.5e-075e-0627.419.0⑨2含砾细砂-34.36～-29.910.5～3.43e-036e-0323.718.9⑩2含砂粉质粘土-33.79～-30.310.6～4.71e-067e-0629.419.1⑿2细砂-34.39～-31.561.3～3.01.5e-034e-0323.518.3⑿4圆砾-35.79～-31.481.2～5.22.5e-013.5e-0120.5⑿4夹中细砂-36.44～-34.140.7～2.43.5e-015e-0318.5⒀1含砂粉质粘土-37.69～-35.661.1～4.41e-067e-0630.518.7⒁2圆砾-41.66～-35.760.6～2.03.5e-015e-0121.0⒇1泥质、凝灰质粉砂岩全风化-40.78～-36.820.9～4.81e-066e-06⒇2强风化-42.48～-36.510.9～5.1⒇3中等风化-45.54～-40.41未揭穿2、地下水情况1）地下水类型场地地下水主要为第四系松散岩类孔隙潜水、孔隙承压水和深部基岩裂隙水。2）孔隙潜水工程区浅部地下水属孔隙性潜水类型，主要赋存于上部①层填土及②层粉土④3层淤泥质粉质粘土夹粉土中，补给来源主要为大气降水及地表水，地下水位随季节性变化，勘探期间测得水位埋深0.4～3.8m，对应高程为2.24-5.54m。建议抗浮设防水位高程取6.0m。根据杭州市类似工程经验及场地环境，地下水流速较小。3）孔隙承压水工程区承压水含水层主要分布于⑿2层细砂、⑿4层圆砾和⒁2层圆砾中，水量中等。承压含水层顶板埋深37.50～40.80m,顶板高程...
