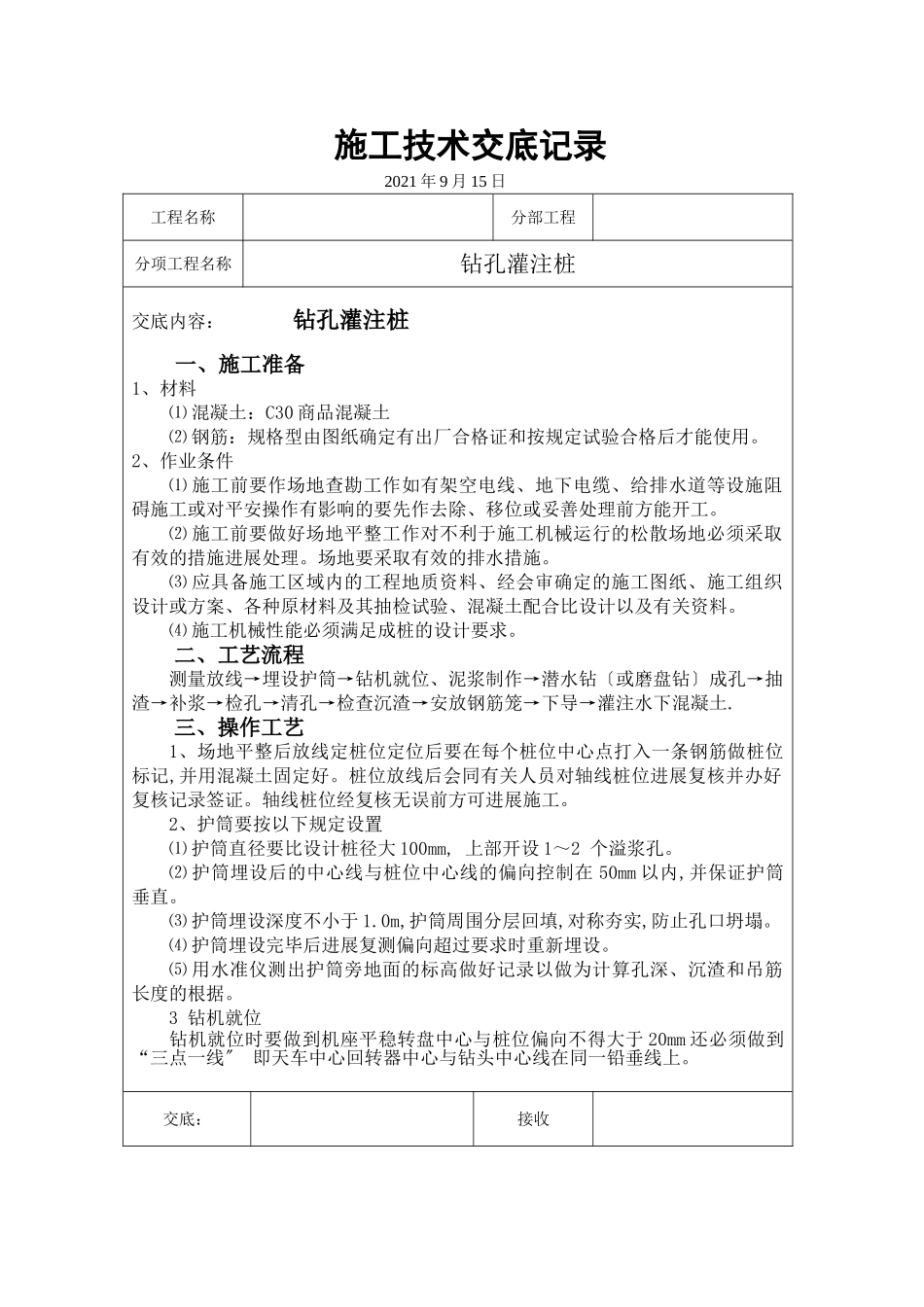

施工技术交底记录2021年9月15日工程名称分部工程分项工程名称钻孔灌注桩交底内容：钻孔灌注桩一、施工准备1、材料⑴混凝土：C30商品混凝土⑵钢筋：规格型由图纸确定有出厂合格证和按规定试验合格后才能使用。2、作业条件⑴施工前要作场地查勘工作如有架空电线、地下电缆、给排水道等设施阻碍施工或对平安操作有影响的要先作去除、移位或妥善处理前方能开工。⑵施工前要做好场地平整工作对不利于施工机械运行的松散场地必须采取有效的措施进展处理。场地要采取有效的排水措施。⑶应具备施工区域内的工程地质资料、经会审确定的施工图纸、施工组织设计或方案、各种原材料及其抽检试验、混凝土配合比设计以及有关资料。⑷施工机械性能必须满足成桩的设计要求。二、工艺流程测量放线→埋设护筒→钻机就位、泥浆制作→潜水钻〔或磨盘钻〕成孔→抽渣→补浆→检孔→清孔→检查沉渣→安放钢筋笼→下导→灌注水下混凝土.三、操作工艺1、场地平整后放线定桩位定位后要在每个桩位中心点打入一条钢筋做桩位标记,并用混凝土固定好。桩位放线后会同有关人员对轴线桩位进展复核并办好复核记录签证。轴线桩位经复核无误前方可进展施工。2、护筒要按以下规定设置⑴护筒直径要比设计桩径大100mm,上部开设1～2个溢浆孔。⑵护筒埋设后的中心线与桩位中心线的偏向控制在50mm以内,并保证护筒垂直。⑶护筒埋设深度不小于1.0m,护筒周围分层回填,对称夯实,防止孔口坍塌。⑷护筒埋设完毕后进展复测偏向超过要求时重新埋设。⑸用水准仪测出护筒旁地面的标高做好记录以做为计算孔深、沉渣和吊筋长度的根据。3钻机就位钻机就位时要做到机座平稳转盘中心与桩位偏向不得大于20mm还必须做到“三点一线〞即天车中心回转器中心与钻头中心线在同一铅垂线上。交底：接收交底人接收人施工技术交底记录2021年9月15日工程名称分部工程分项工程名称交底内容：4挖设循环系统按照钻机钻进成孔要求钻机施工前挖设储浆池以备钻进泥浆护壁使用。泥浆池沉淀池的池面标高应比护筒低0.5-1m以利泥浆回流畅顺。泥浆池的容量为每孔的排渣量沉淀池的容量应为每孔排渣量的1.5-2倍。派专人去除泥浆沟槽的沉淀物保证不淤塞。沉淀池及泥浆池的沉积物应经常去除多余的泥浆要及时排出基坑。5成孔⑴将电钻吊入护筒内关好钻架底层的铁门。启动砂石泵使电钻空转待泥浆输入钻孔后开场钻进。钻进中根据钻速进尺情况及时放松电缆线及进浆胶并使电缆、胶和钻杆下放速度同步进展。⑵启动、下钻及钻进时要有专人收放电缆和进浆胶钻进时电流值不得超过规定数值要设有过载保护装置。⑶钻进速度要根据土质情况、孔径、孔深和供水、供浆量的大小确定在淤泥和淤泥质粘土中不能大于1m/min。6、清孔⑴钻孔到设计深度施工提出终孔要求需由现场监理工程师并进展孔径孔偏斜度、孔深的验收。⑵清孔是用原浆换浆法清孔清孔后孔底500mm以内泥浆指标比重1.1左右含砂量4-8粘度不得大于28孔底沉渣厚度小于100mm。为防止孔内沉渣大于要求可用抽砂筒先将孔内泥砂打掉再换浆。⑶清孔到达要求由监理工程师再次验收孔深泥浆和沉渣厚度。经监理工程师签证同意隐蔽灌注砼再进展下道工序。⑷检查成孔合格后尽快灌注混凝土。每根桩桩身混凝土要留有1组试件;。成孔质量如下表:交底：接收交底人接收人施工技术交底记录2021年9月15日工程名称分部工程分项工程名称交底内容：检测内容允许偏向检测1孔径±50井径仪抽测2垂直度小于1测斜仪抽测3孔深-0.0～+300mm测绳量测4孔底沉渣小于100mm测绳量测5桩位中间桩D/4且≤150钢尺量测边线桩D/6且≤100注:表中D为桩的设计桩径7、钢筋笼制作与吊放钢筋笼的制作要求⑴钢筋笼规格及配筋严格按设计图纸进展进场钢筋规格符合要求并附有厂家的材质证明现场按批次及见证取样规定送试验室进展原材料及焊接试验检验。⑵笼子制作严格依设计进展允许偏向符合现行、规程规定。⑶主筋配筋时满足每个断面接头数不超过主筋总数的50％。错开焊制断面间距不小于１m。⑷搭接焊及帮条焊的钢筋焊接长度单面焊不小于10d双面焊不小于5d。⑸主筋与加强筋间点焊焊接箍筋与主筋间绑扎并间隔点焊。⑹保护层垫块每笼不少于10组每组不少于3块。⑺笼子成型后经过工程部及监...
