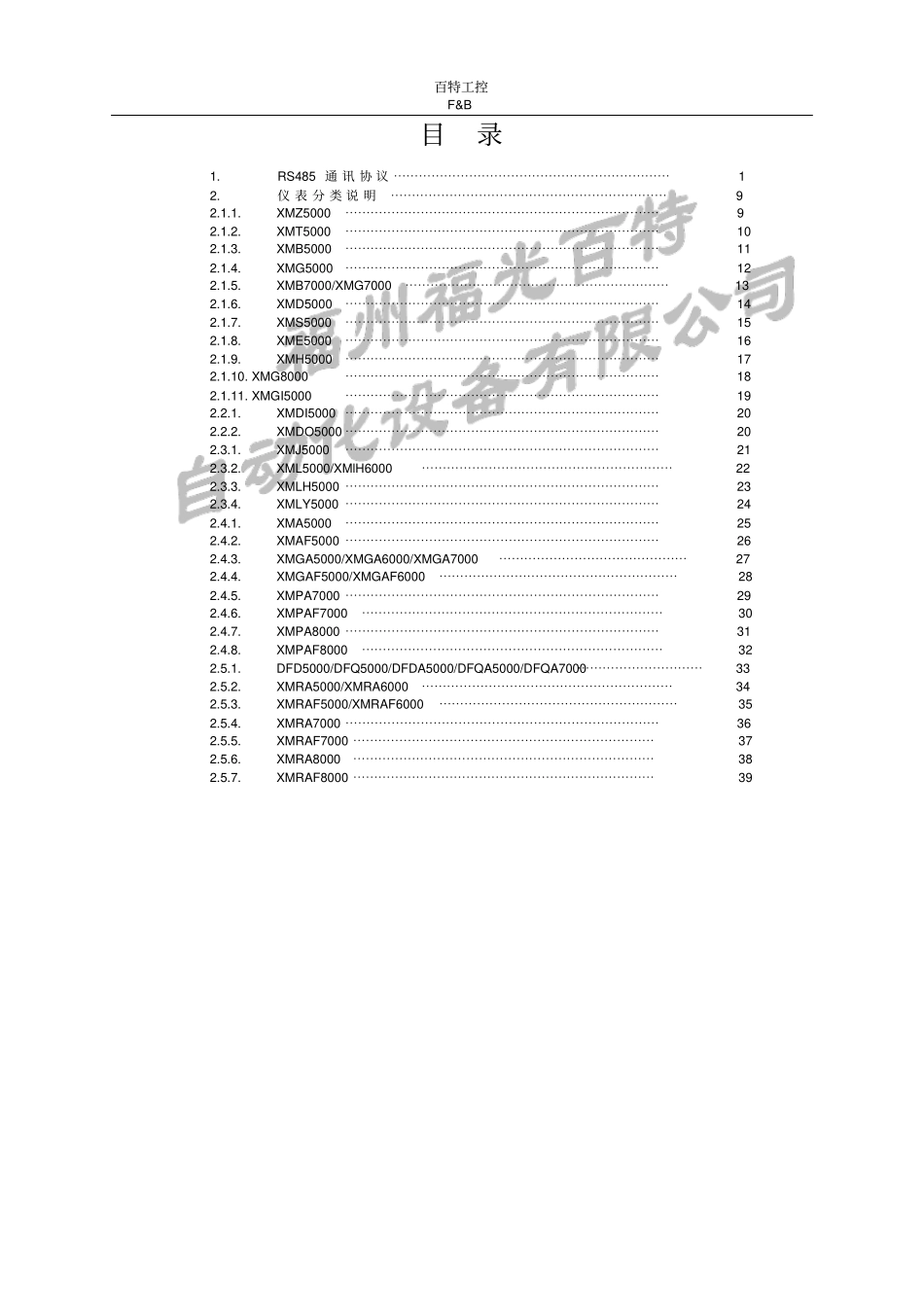

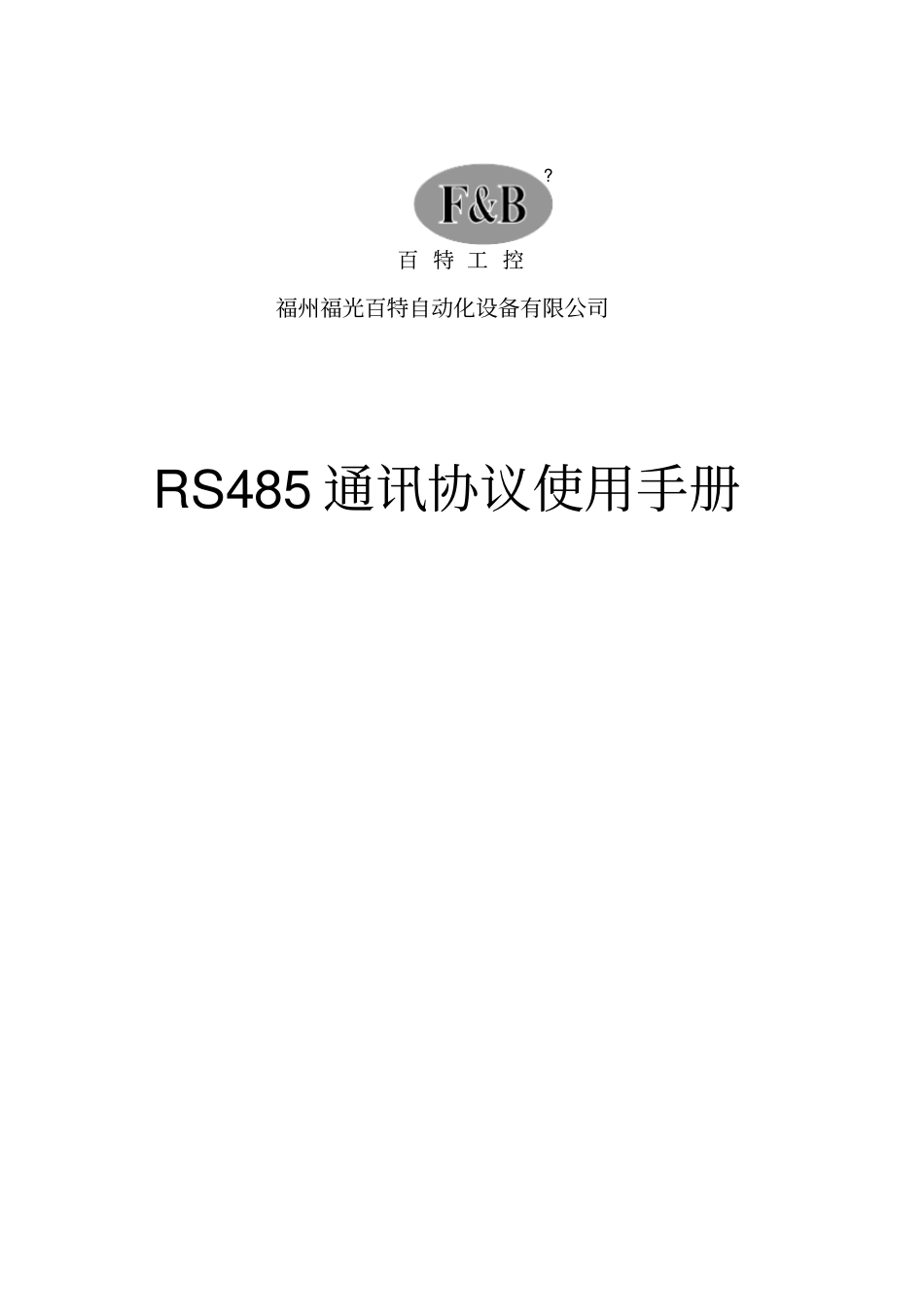

?百特工控福州福光百特自动化设备有限公司RS485通讯协议使用手册百特工控F&B目录1.RS485通讯协议⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.仪表分类说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯92.1.1.XMZ5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯92.1.2.XMT5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯102.1.3.XMB5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯112.1.4.XMG5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯122.1.5.XMB7000/XMG7000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯132.1.6.XMD5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯142.1.7.XMS5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯152.1.8.XME5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯162.1.9.XMH5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯172.1.10.XMG8000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯182.1.11.XMGI5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯192.2.1.XMDI5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯202.2.2.XMDO5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯202.3.1.XMJ5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯212.3.2.XML5000/XMlH6000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯222.3.3.XMLH5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯232.3.4.XMLY5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯242.4.1.XMA5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯252.4.2.XMAF5000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯262.4.3.XMGA5000/XMGA6000/XMGA7000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯272.4.4.XMGAF5000/XMGAF6000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯282.4.5.XMPA7000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯292.4.6.XMPAF7000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯302.4.7.XMPA8000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯312.4.8.XMPAF8000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯322.5.1.DFD5000/DFQ5000/DFDA5000/DFQA5000/DFQA7000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯332.5.2.XMRA5000/XMRA6000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯342.5.3.XMRAF5000/XMRAF6000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯352.5.4.XMRA7000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯362.5.5.XMRAF7000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯372.5.6.XMRA8000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯382.5.7.XMRAF8000⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯39百特工控F&B-1-1.RS485通讯协议1.1.主从式半双工通讯,主机呼叫从机地址,从机应答方式通讯。串行通讯,数据帧11位,1个起始,8个数据位,2个停止位1.2.数据传输格式采用标准ASCⅡ码1.2.1.通讯数据字符集0(30H)1(31H)2(32H)3(33H)4(34H)5(35H)6(36H)7(37H)8(38H)9(39H)A(41H)B(42H)C(43H)D(44H)E(45H)F(46H).(2EH)-(2DH)+(2BH)1.2.2.通讯控制字符集DC1(11H):读瞬时值DC2(12H):读参数DC3(13H):写参数DC4(14H):读写FCC5000STX(02H):从机起始符ETX(03H):主机结束符ETB(17H):从机结束符RS(1EH):数据间隔符US(1FH):参数间隔符ACK(06H):接收正确NAK(15H):接收错误CAN(18H):通讯复位SP(20H):空白符1.3.通讯协议1.3.1.读瞬时值1.3.1.1.读单通道瞬时值主机发送:DC1AAACCETXDC1(11H):读瞬时值AAA:从机地址码(=001~254)CC:通道号(=01-99)ETX(03H):主机结束符从机回送:STXAAACCUSMMUSDDDDDDDUSEEEEUSSSSSSETBSTX(02H):从机起始符AAA:从机地址码(=001~254)CC:通道号(=01-99)US(1FH):参数间隔符MM:表型字(=00~99)DDDDDDD:瞬时值(-32167~32767,32767=brok,16000=H.oFL,-2000=L.oFL,小数点在实际位置)EEEE:报警1~4报...
