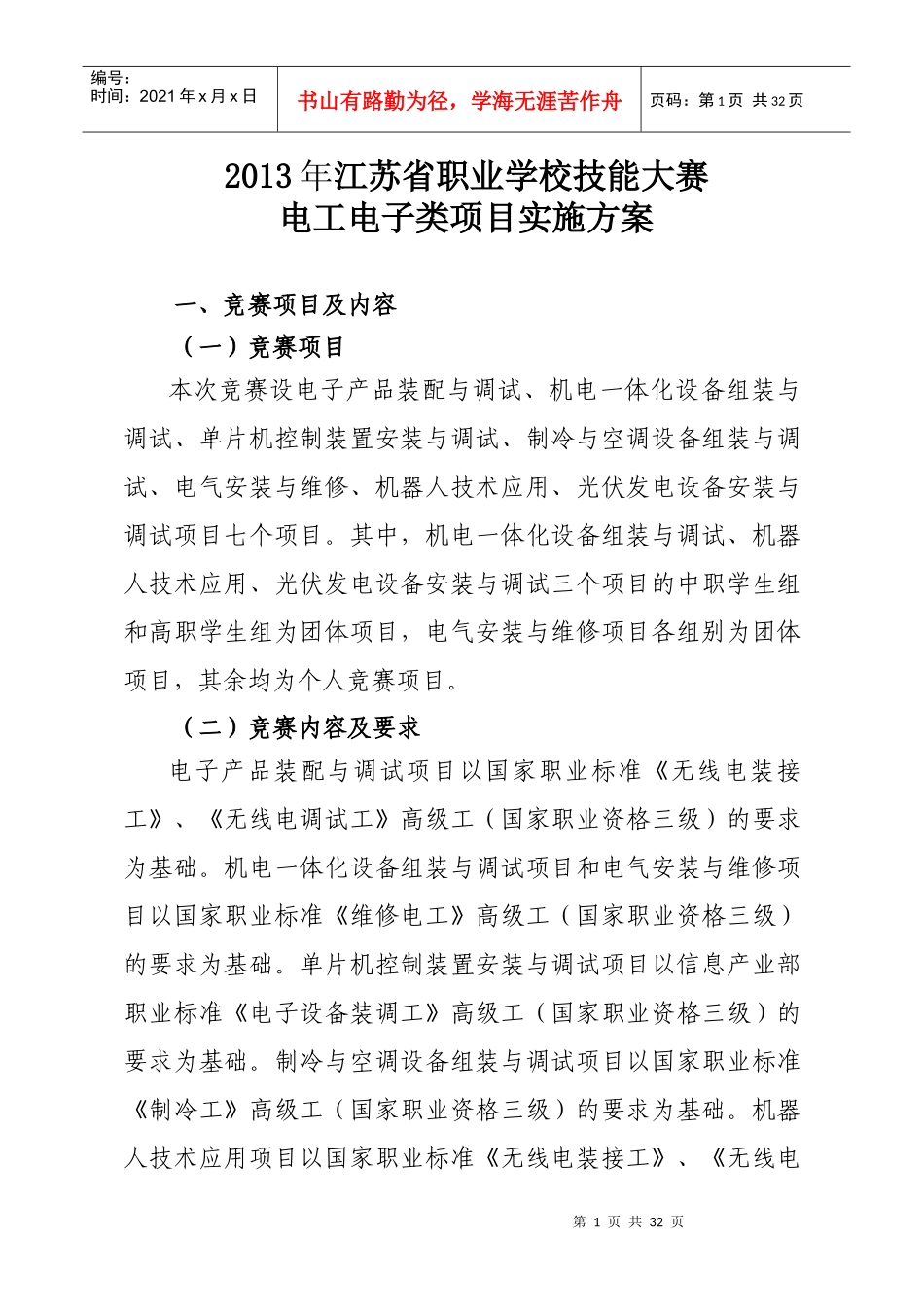

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页2013年江苏省职业学校技能大赛电工电子类项目实施方案一、竞赛项目及内容（一）竞赛项目本次竞赛设电子产品装配与调试、机电一体化设备组装与调试、单片机控制装置安装与调试、制冷与空调设备组装与调试、电气安装与维修、机器人技术应用、光伏发电设备安装与调试项目七个项目。其中，机电一体化设备组装与调试、机器人技术应用、光伏发电设备安装与调试三个项目的中职学生组和高职学生组为团体项目，电气安装与维修项目各组别为团体项目，其余均为个人竞赛项目。（二）竞赛内容及要求电子产品装配与调试项目以国家职业标准《无线电装接工》、《无线电调试工》高级工（国家职业资格三级）的要求为基础。机电一体化设备组装与调试项目和电气安装与维修项目以国家职业标准《维修电工》高级工（国家职业资格三级）的要求为基础。单片机控制装置安装与调试项目以信息产业部职业标准《电子设备装调工》高级工（国家职业资格三级）的要求为基础。制冷与空调设备组装与调试项目以国家职业标准《制冷工》高级工（国家职业资格三级）的要求为基础。机器人技术应用项目以国家职业标准《无线电装接工》、《无线电第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页调试工》、《维修电工》、《装配钳工》高级工（国家职业资格三级）的要求为基础。光伏发电设备安装与调试项目以国家职业标准《维修电工》高级工（国家职业资格三级）的要求为基础，不同组别难易程度有一定区分。各项目竞赛内容均依据国家职业标准所规定的应知、应会等要求，分为理论知识、操作技能两个部分。理论知识竞赛采取试题答卷（闭卷）方式进行，内容为技能竞赛相关的理论知识和工作过程知识。时间60分钟。操作技能竞赛以现场实际操作的方式进行，各项目竞赛内容及要求如下：电子产品装配与调试项目选手在规定时间内，根据竞赛时发给的工作任务书、电子产品原理图、安装图、元器件表、主要元件介绍及电路功能介绍等文件，使用设备和工具，完成以下工作任务（选手完成工作任务的时间为4小时）：1.中职学生组（1）元件选择。识别、筛选、检测给定电子产品所需要的电子元、器件及功能部件。（2）电路板焊接。在赛场提供的电路板上焊接电子元、器件及功能部件，组成电子产品的电路；其中部分元器件采用SMT焊接技术(电阻、电容的封装规格0805；集成电路的管脚数量在64脚以下且引脚间距不小于0.65毫米；晶体管封装SOT-23)第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页（3）电子产品装配。根据电子产品的原理图、安装图组装电子产品，并在工艺卡片上编制指定器件装配的工作流程。；（4）电子产品调试。排除电路中的故障，根据工作任务要求调试电子产品，实现产品功能及技术指标要求，撰写调试报告；（5）搭建电路。使用YL－291单元电子电路模块，根据给出的电子电路原理图，在赛场提供的YL－291模块中，正确选择单元电子电路模块，搭建完成功能电路，并按照任务书要求填写测试报告。（6）绘制电路原理图及PCB板图。使用ProtelDXP2004SP2软件，根据赛场提供的“某电路”实物电路，准确地绘制出“某电路”的原理图，并在电路原理图中的元器件符号上标明它的标号和标称值（或型号）。并根据绘制出的“某电路”的原理图，再设计PCB板图。知识准备与技术要求：（1）模拟电路、数字电路、单片机原理与接口电路、无线电装配工艺、无线电测量技术、通信原理、传感器原理、ProtelDXP2004SP2软件使用等相关知识及其应用。（2）控制元器件知识及其应用。（3）万用表、直流稳压电源、电子电压表、数字式示波器、电子计数器等常用仪器的使用。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页（4）安全要求能正确使用常用仪器，熟知安全用电常识。2.高职学生组和教师组原理图与PCB板图的设计。根据题目要求，在ProtelDXP2004SP2软件环境中自行绘制原理图和PCB板图。增加KeilC软件及单片机编程器（南京西...
