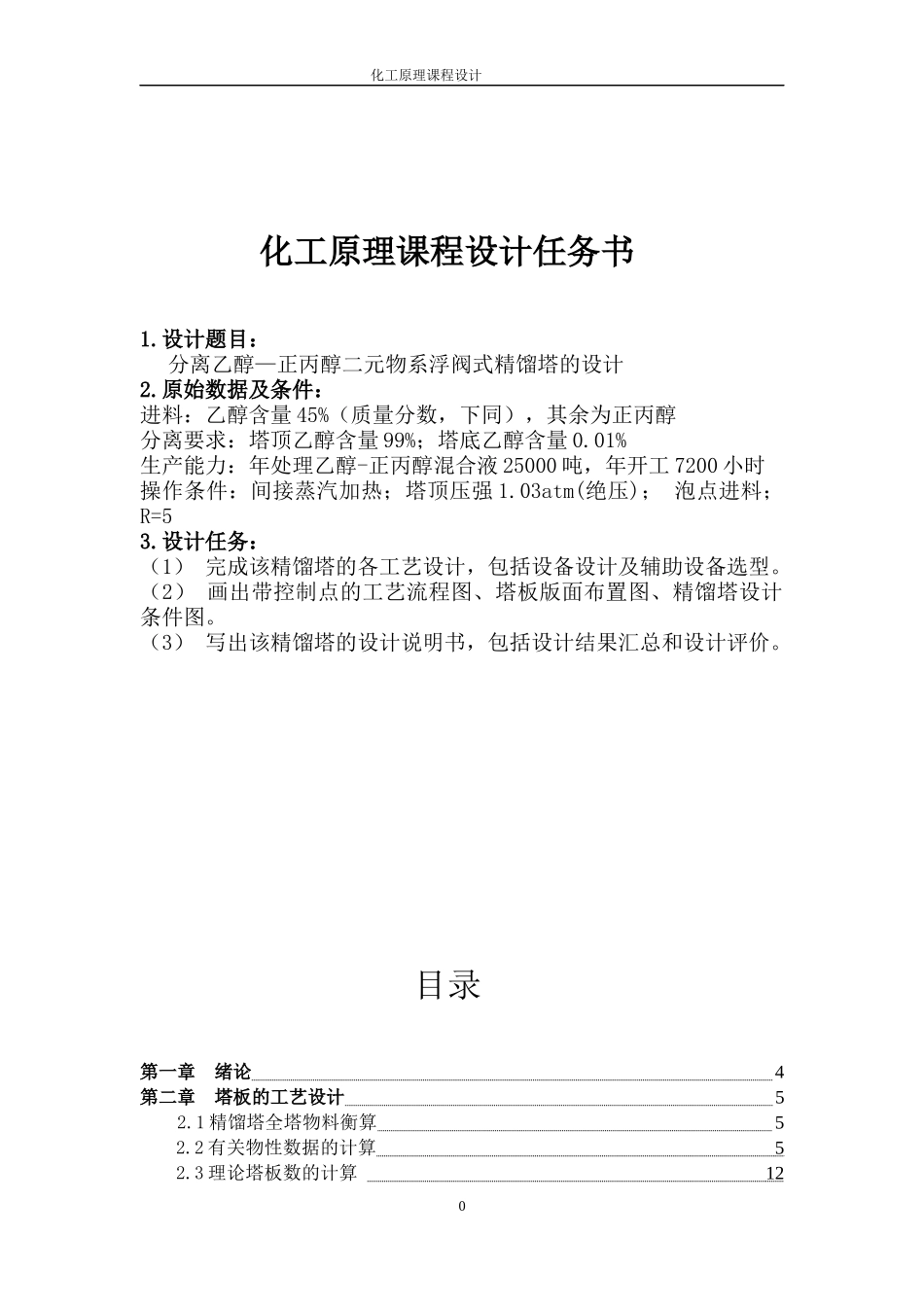

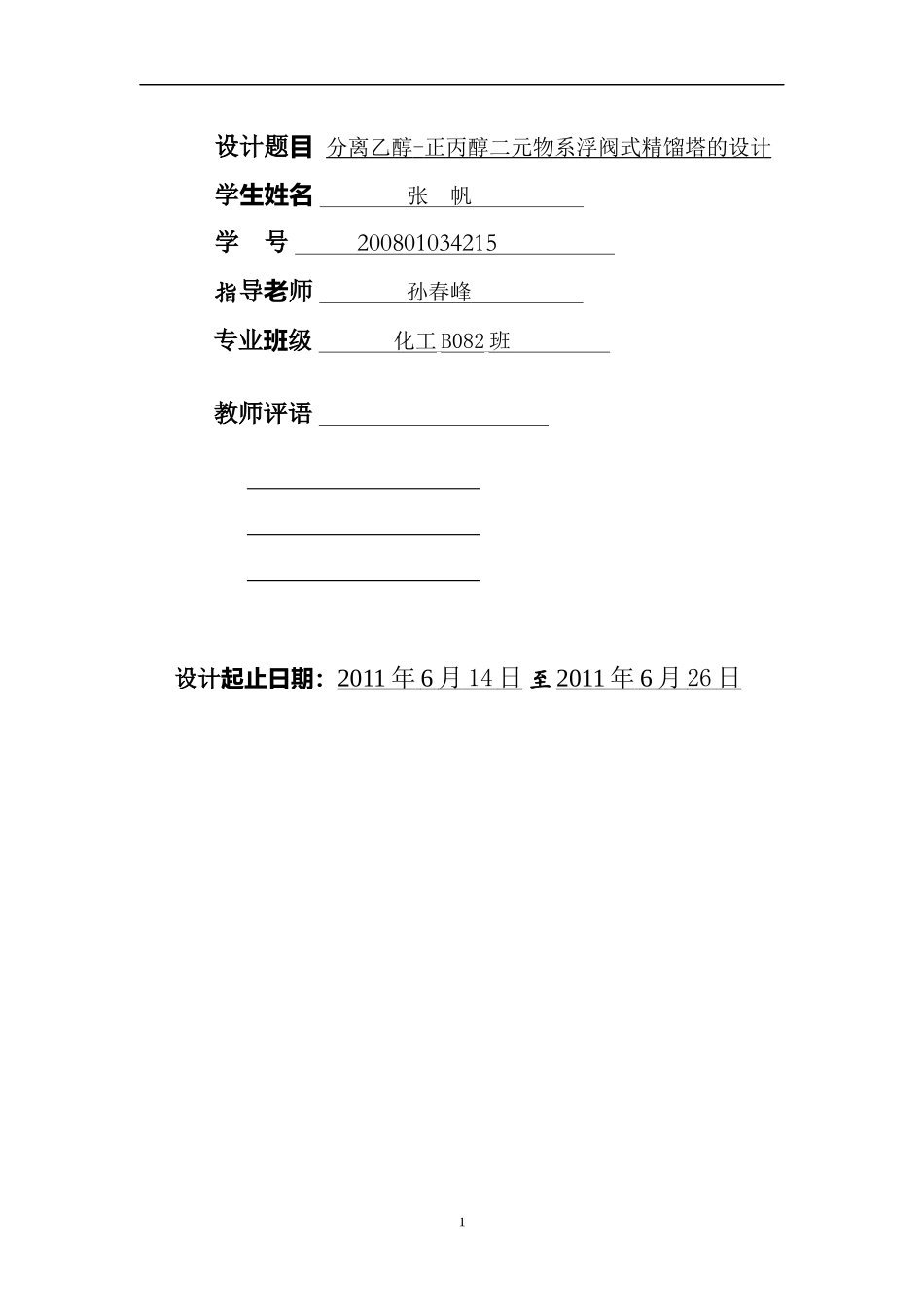

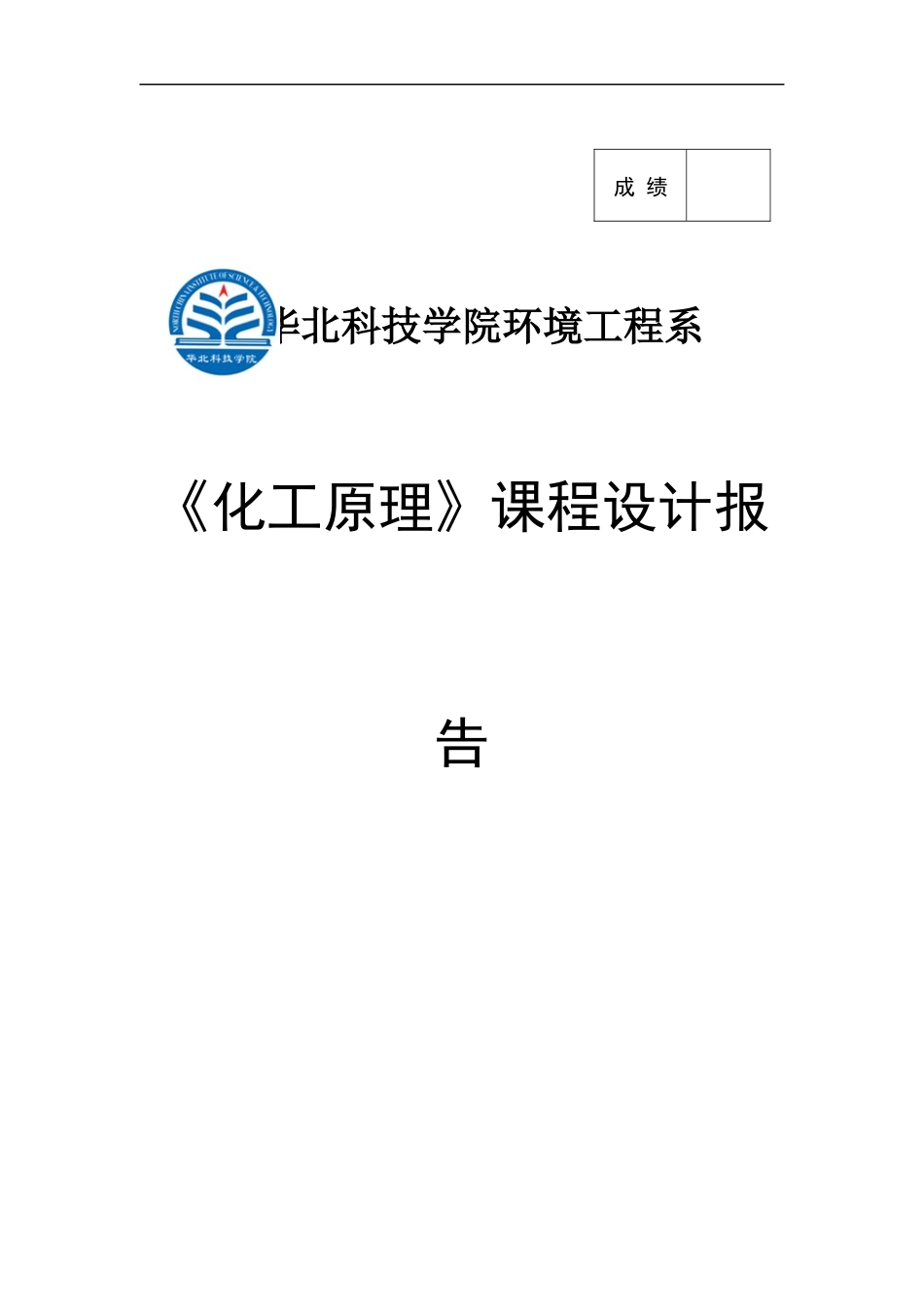

华北科技学院环境工程系《化工原理》课程设计报告成绩设计题目分离乙醇-正丙醇二元物系浮阀式精馏塔的设计学生姓名张帆学号200801034215指导老师孙春峰专业班级化工B082班教师评语设计起止日期：2011年6月14日至2011年6月26日1化工原理课程设计化工原理课程设计任务书1.设计题目：分离乙醇—正丙醇二元物系浮阀式精馏塔的设计2.原始数据及条件：进料：乙醇含量45%（质量分数，下同），其余为正丙醇分离要求：塔顶乙醇含量99%；塔底乙醇含量0.01%生产能力：年处理乙醇-正丙醇混合液25000吨，年开工7200小时操作条件：间接蒸汽加热；塔顶压强1.03atm(绝压)；泡点进料；R=53.设计任务：（1）完成该精馏塔的各工艺设计，包括设备设计及辅助设备选型。（2）画出带控制点的工艺流程图、塔板版面布置图、精馏塔设计条件图。（3）写出该精馏塔的设计说明书，包括设计结果汇总和设计评价。目录第一章绪论4第二章塔板的工艺设计52.1精馏塔全塔物料衡算52.2有关物性数据的计算52.3理论塔板数的计算120化工原理课程设计2.4塔径的初步计算142.5溢流装置152.6塔板分布、浮阀数目与排列16第三章塔板的流体力学计算183.1、气相通过浮阀塔板的压降183.2、淹塔193.3、雾沫夹带203.4、塔板负荷性能图203.4.1物沫夹带线203.4.2液泛线213.4.3相负荷上限213.4.4漏液线223.4.5相负荷下限223.5浮阀塔工艺设计计算结果23第四章塔附件的设计254.1接管...............................................................................................................254.2筒体与封头...................................................................................................274.3除沫器...........................................................................................................274.4裙座...............................................................................................................274.5人孔...............................................................................................................27第五章塔总体高度的设计........................................................................................285.1塔的顶部空间高度.......................................................................................285.2塔的顶部空间高度.......................................................................................285.3塔总体高度...................................................................................................29第六章附属设备的计算..........................................................................................296.1冷凝器的选择...............................................................................................296.2再沸器的选择...............................................................................................31主要符号说明..............................................................................................................33参考文献......................................................................................................................34总结..............................................................................................................................35第一章绪论精馏的基本原理是根据各液体在混合液中的挥发度不同，采用多次部分汽化和多次部分冷凝的原理来实现连续的高纯度分离。在现代的工业生产中已经广泛地应用于物系的分离、提纯、制备等领域，并取得了良好的效益。其中主要包括板式塔和填料塔，而板式塔的塔板类型主要有泡罩塔板、浮阀塔板、筛板塔板、舌形塔板、网孔塔板、垂直塔板等等,本次课程设计是浮阀塔。精馏过程与其他蒸馏过程最大的区别，是在塔两端同时提供纯度较高的液相和气相回流，为精馏过程提供了传质的必要条...
