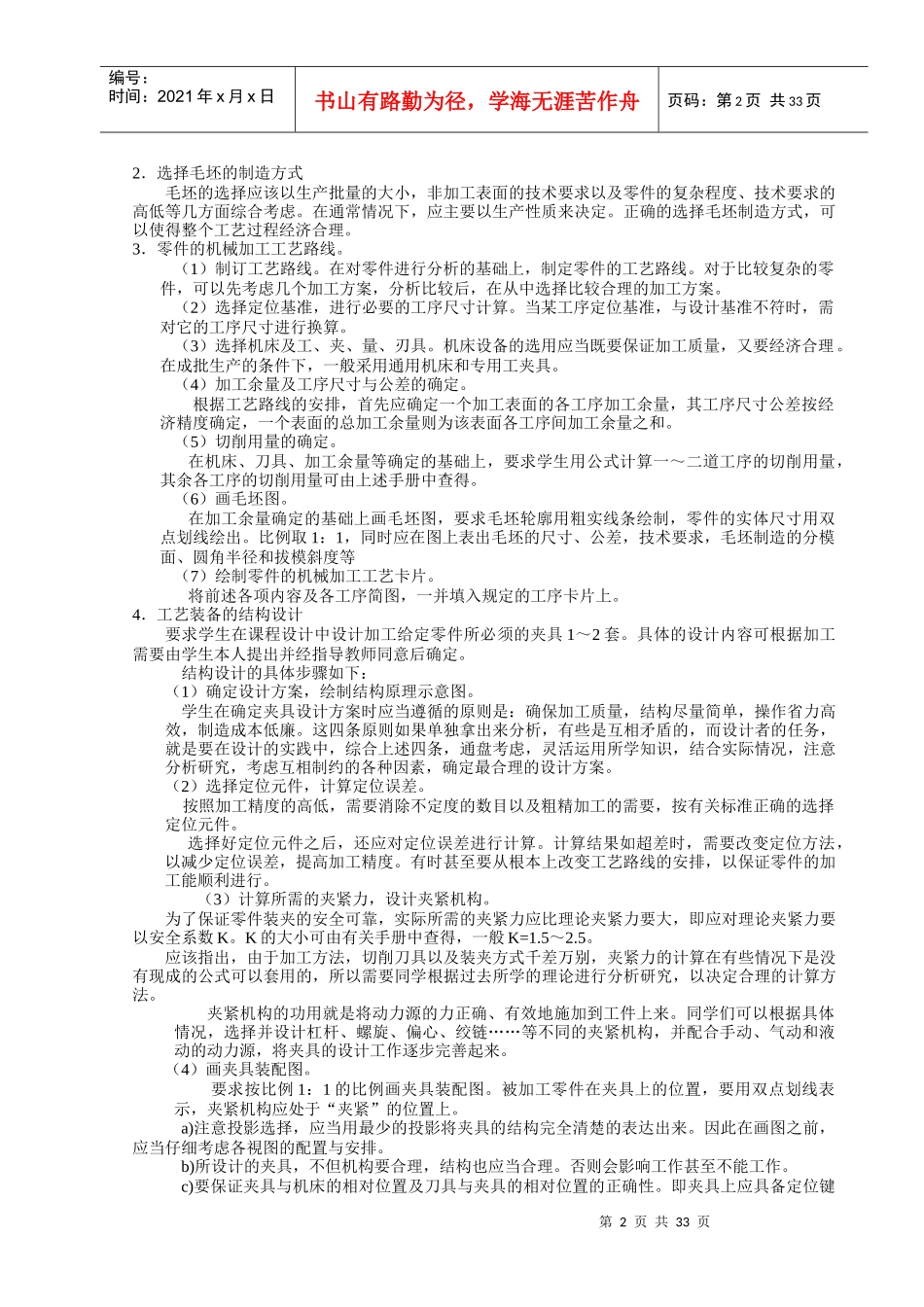

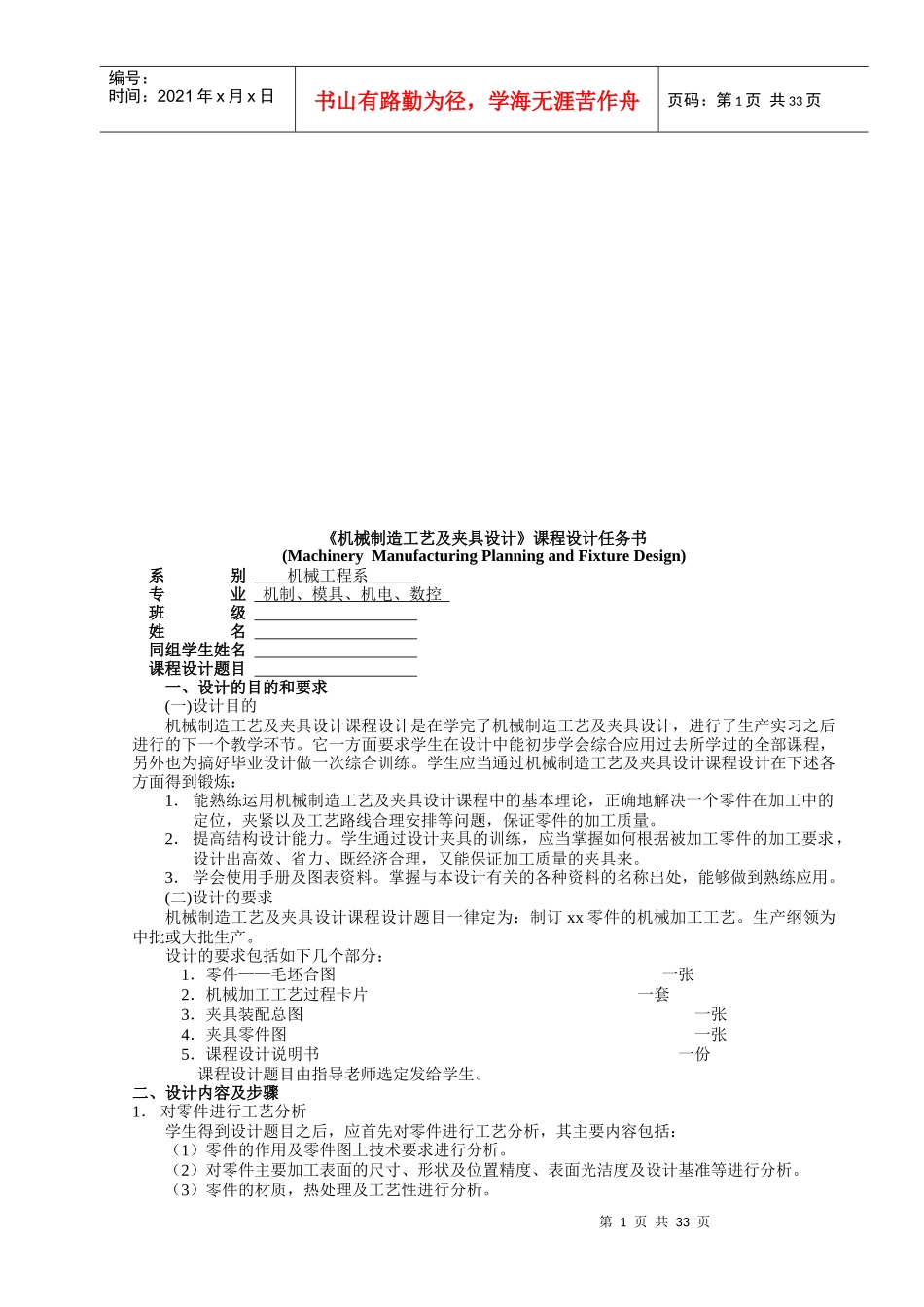

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页《机械制造工艺及夹具设计》课程设计任务书(MachineryManufacturingPlanningandFixtureDesign)系别机械工程系专业机制、模具、机电、数控班级姓名同组学生姓名课程设计题目一、设计的目的和要求(一)设计目的机械制造工艺及夹具设计课程设计是在学完了机械制造工艺及夹具设计，进行了生产实习之后进行的下一个教学环节。它一方面要求学生在设计中能初步学会综合应用过去所学过的全部课程，另外也为搞好毕业设计做一次综合训练。学生应当通过机械制造工艺及夹具设计课程设计在下述各方面得到锻炼：1．能熟练运用机械制造工艺及夹具设计课程中的基本理论，正确地解决一个零件在加工中的定位，夹紧以及工艺路线合理安排等问题，保证零件的加工质量。2．提高结构设计能力。学生通过设计夹具的训练，应当掌握如何根据被加工零件的加工要求，设计出高效、省力、既经济合理，又能保证加工质量的夹具来。3．学会使用手册及图表资料。掌握与本设计有关的各种资料的名称出处，能够做到熟练应用。(二)设计的要求机械制造工艺及夹具设计课程设计题目一律定为：制订xx零件的机械加工工艺。生产纲领为中批或大批生产。设计的要求包括如下几个部分：1．零件——毛坯合图一张2．机械加工工艺过程卡片一套3．夹具装配总图一张4．夹具零件图一张5．课程设计说明书一份课程设计题目由指导老师选定发给学生。二、设计内容及步骤1．对零件进行工艺分析学生得到设计题目之后，应首先对零件进行工艺分析，其主要内容包括：（1）零件的作用及零件图上技术要求进行分析。（2）对零件主要加工表面的尺寸、形状及位置精度、表面光洁度及设计基准等进行分析。（3）零件的材质，热处理及工艺性进行分析。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页2．选择毛坯的制造方式毛坯的选择应该以生产批量的大小，非加工表面的技术要求以及零件的复杂程度、技术要求的高低等几方面综合考虑。在通常情况下，应主要以生产性质来决定。正确的选择毛坯制造方式，可以使得整个工艺过程经济合理。3．零件的机械加工工艺路线。（1）制订工艺路线。在对零件进行分析的基础上，制定零件的工艺路线。对于比较复杂的零件，可以先考虑几个加工方案，分析比较后，在从中选择比较合理的加工方案。（2）选择定位基准，进行必要的工序尺寸计算。当某工序定位基准，与设计基准不符时，需对它的工序尺寸进行换算。（3）选择机床及工、夹、量、刃具。机床设备的选用应当既要保证加工质量，又要经济合理。在成批生产的条件下，一般采用通用机床和专用工夹具。（4）加工余量及工序尺寸与公差的确定。根据工艺路线的安排，首先应确定一个加工表面的各工序加工余量，其工序尺寸公差按经济精度确定，一个表面的总加工余量则为该表面各工序间加工余量之和。（5）切削用量的确定。在机床、刀具、加工余量等确定的基础上，要求学生用公式计算一～二道工序的切削用量，其余各工序的切削用量可由上述手册中查得。（6）画毛坯图。在加工余量确定的基础上画毛坯图，要求毛坯轮廓用粗实线条绘制，零件的实体尺寸用双点划线绘出。比例取1：1，同时应在图上表出毛坯的尺寸、公差，技术要求，毛坯制造的分模面、圆角半径和拔模斜度等（7）绘制零件的机械加工工艺卡片。将前述各项内容及各工序简图，一并填入规定的工序卡片上。4．工艺装备的结构设计要求学生在课程设计中设计加工给定零件所必须的夹具1～2套。具体的设计内容可根据加工需要由学生本人提出并经指导教师同意后确定。结构设计的具体步骤如下：（1）确定设计方案，绘制结构原理示意图。学生在确定夹具设计方案时应当遵循的原则是：确保加工质量，结构尽量简单，操作省力高效，制造成本低廉。这四条原则如果单独拿出来分析，有些是互相矛盾的，而设计者的任务，就是要在设计的实践中，综合上述四条，通盘考虑，灵活运用所学知识，结合实际情况，注意分析研究，考虑互相制约的各种因素，确定最合理的设计方案。（2）选择定位元件，计算定位误差。按照加工...
