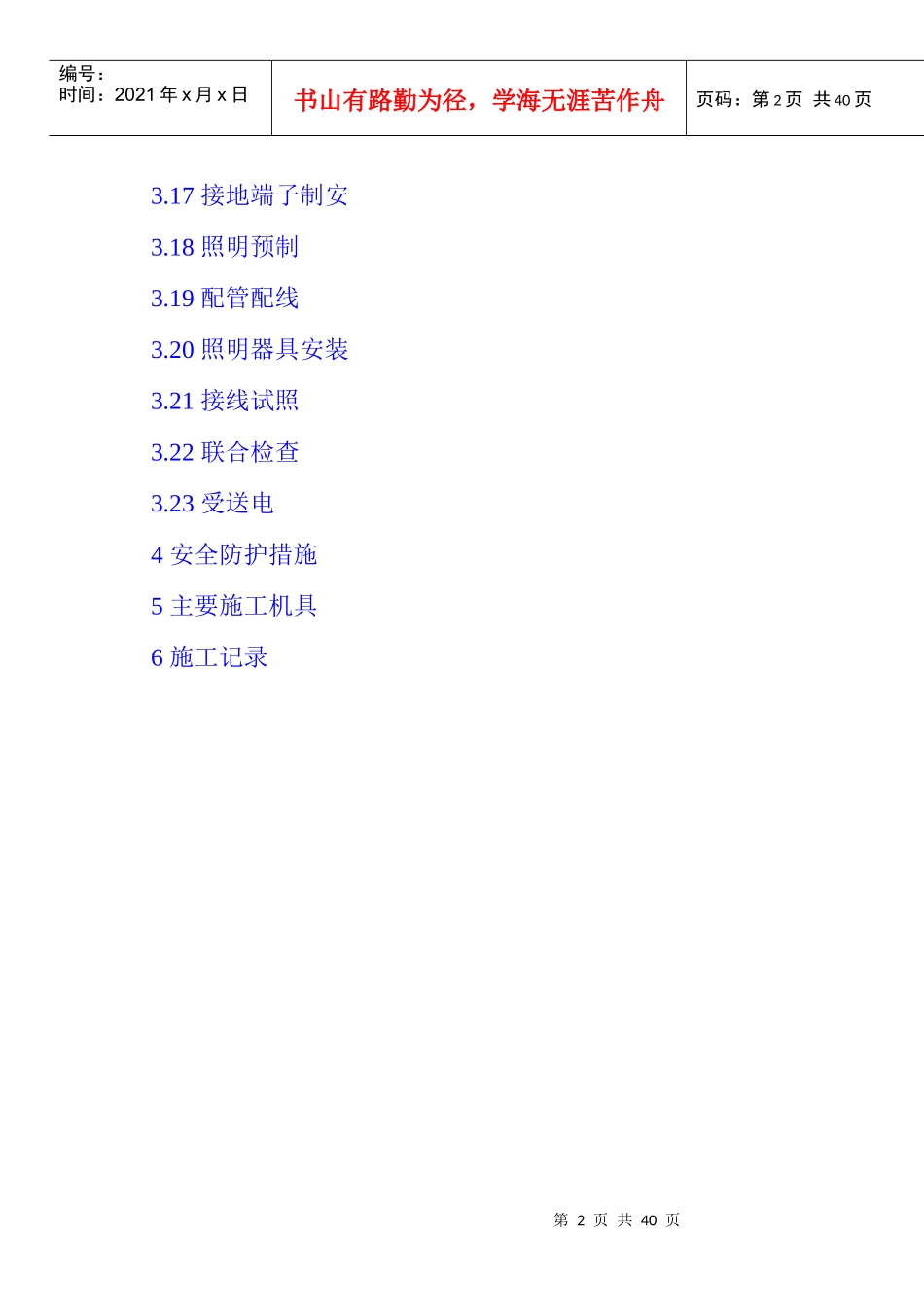

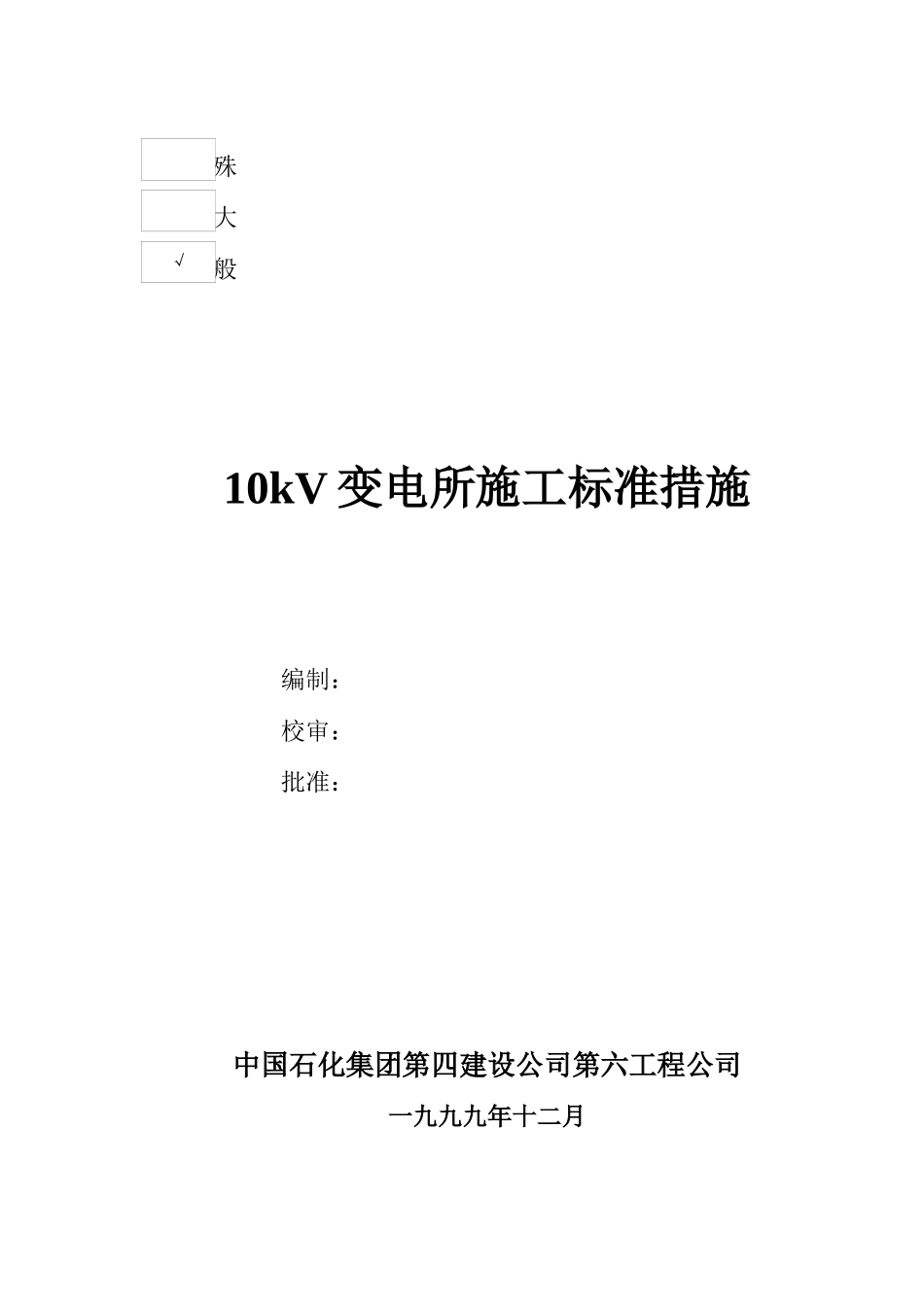

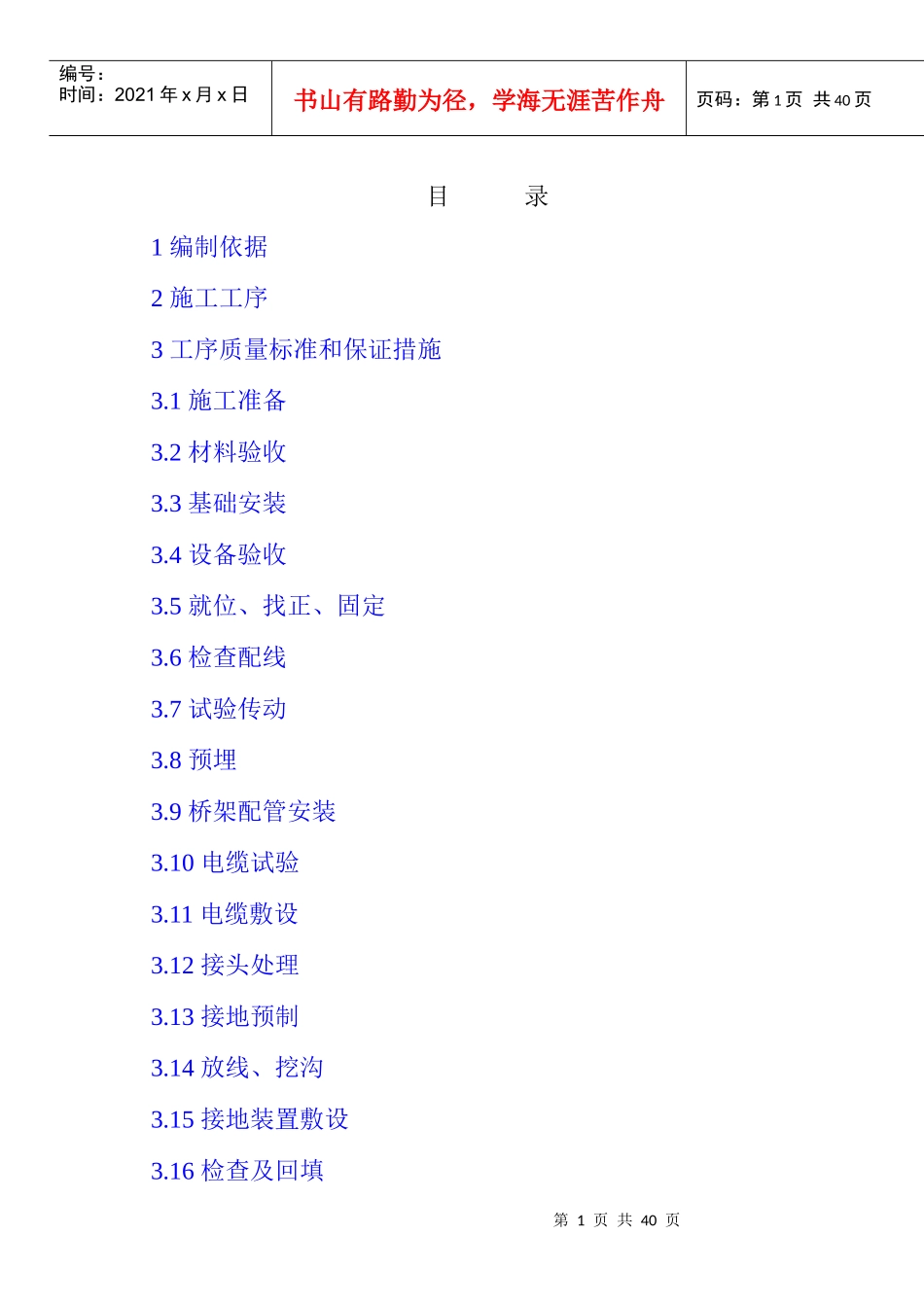

特殊重大一般10kV变电所施工标准措施编制：校审：批准：中国石化集团第四建设公司第六工程公司一九九九年十二月√第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页目录1编制依据2施工工序3工序质量标准和保证措施3.1施工准备3.2材料验收3.3基础安装3.4设备验收3.5就位、找正、固定3.6检查配线3.7试验传动3.8预埋3.9桥架配管安装3.10电缆试验3.11电缆敷设3.12接头处理3.13接地预制3.14放线、挖沟3.15接地装置敷设3.16检查及回填第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页3.17接地端子制安3.18照明预制3.19配管配线3.20照明器具安装3.21接线试照3.22联合检查3.23受送电4安全防护措施5主要施工机具6施工记录第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页1编制依据1.1《电气装置安装工程高压电气施工及验收规范》GBJ147-90。1.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90。1.3《电气装置安装工程母线装置施工及验收规范》GBJ149-90。1.4《电气装置安装工程电缆线路施工及验收规范》GB50168-92。1.5《电气装置安装工程接地装置施工及验收规范》GB50169-92。1.6《电气装置安装工程旋转电机施工及验收规范》GB50170-92。1.7《电气装置安装工程盘、柜及二次结线施工及验收规范》GB50171-92。1.8《电气装置安装工程蓄电池施工及验收规范》GB50172-92。1.9《电气装置安装工程低压电器施工及验收规范》GB50254-96。1.10《电气装置安装工程电力变流设备施工及验收规第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页范》GB50255-96。1.11《电气装置安装工程１ＫＶ及以下配线工程施工及验收规范》GB50258-96。1.12《电气装置安装工程电气照明装置施工及验收规范》GB50259-96。1.13《建筑电气安装工程质量检验评定标准》GBJ303-88。1.14《石油化工施工安全技术规程》SH3505-1999。1.15《工程建设交工技术文件规定》SH3503-93。第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页2施工工序施工准备材料验收基础安装予埋接地预制照明预制设备验收桥架配管安装放线、挖沟配管配线就位、找正、固定电缆试验接地装置敷设照明器具安装检查配线电缆敷设检查及回填接线试照试验传动接头处理接地端子制安联合检查受送电注：交工验收第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页为重要工序3工序质量标准和保证措施3.1施工准备3.1.1熟悉图纸，了解设计意图和主要工程量。3.1.2配备施工机具，并对施工机具进行检查、保养、维护，确保施工时能正常使用。3.1.3施工用计量器具及试验仪器必须经计量部门鉴定，确认合格后方可使用。3.1.4每道工序开始前由施工技术人员进行交底，并做好交底记录。3.2材料验收3.2.1设备材料的质量应符合国家现行的有关技术标准，并具有合格证或材质证。3.2.2设备材料的型号、规格、防腐类型符合设计要求。不合格设备及材料严禁安装使用。3.3基础安装3.3.1进入变电所施工前应进行工序交接，电气专业对土建工程的设备基础、预埋件、预留孔等按施工图进行核查验收并有交接记录。3.3.2基础型钢施工前土建专业应给出室内标高参照点，测出第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页预埋件的标高以检验基础型钢安装后的高度是否超出设计标高。3.3.3基础型钢安装前应调整平直，下料尺寸准确，对接焊缝应磨平。3.3.4以每组盘柜基础型钢为一单元，以超差最大正值为基准点，在各盘位加垫铁（最多不超过三块），但安装后基础型钢的标高应符合设计要求。3.3.5基础型钢采用槽钢时摆放方式应符合设计要求，无设计要求时，与盘柜采用螺栓固定时，槽钢宜立置，其它情况下槽钢宜平放。3.3.6用透明塑料管检测每条槽钢的不直度和水平度，每米误差不大于1mm，全长误差不大于5mm。3.3.7基础型钢安装后，其顶部宜...
