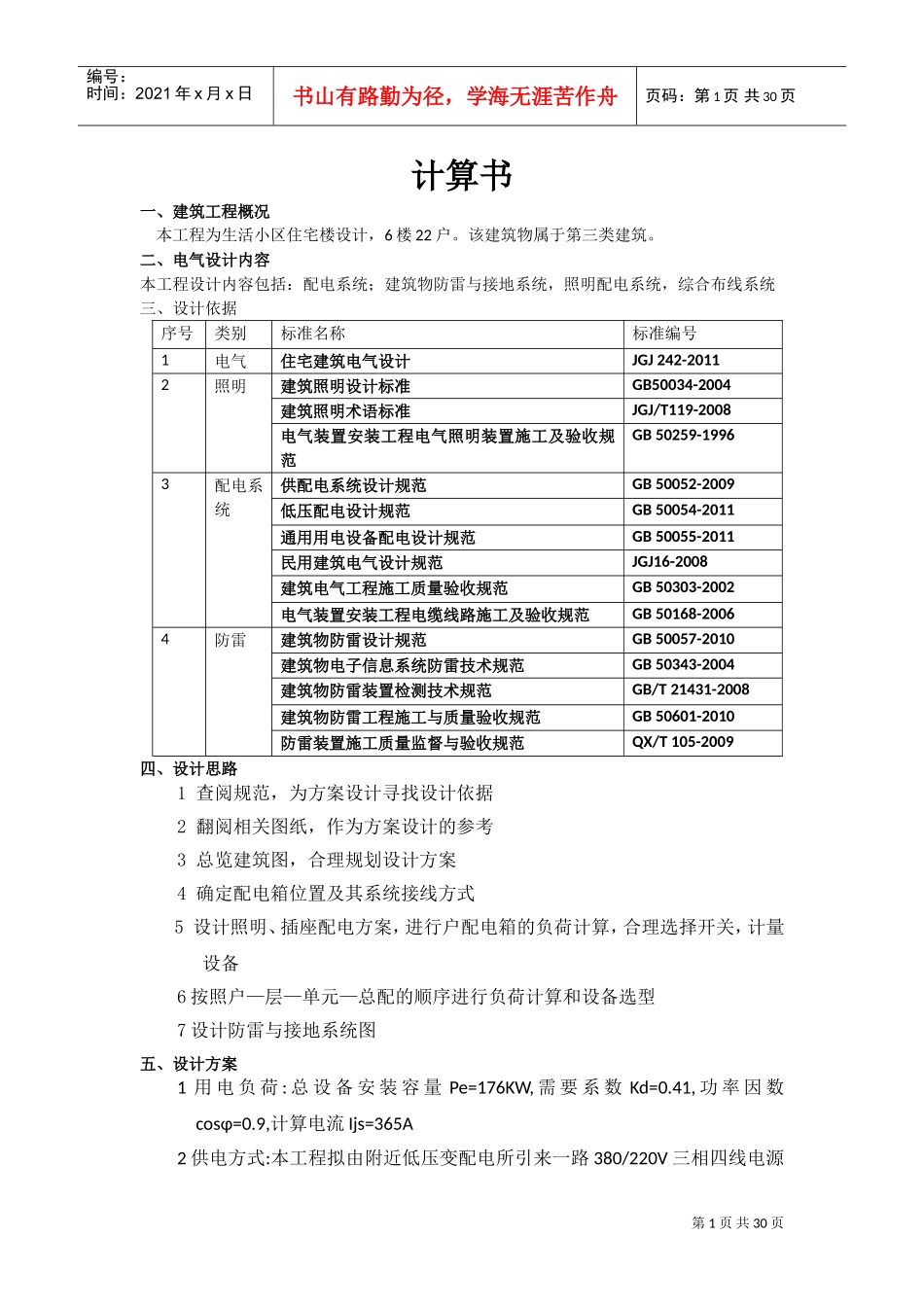

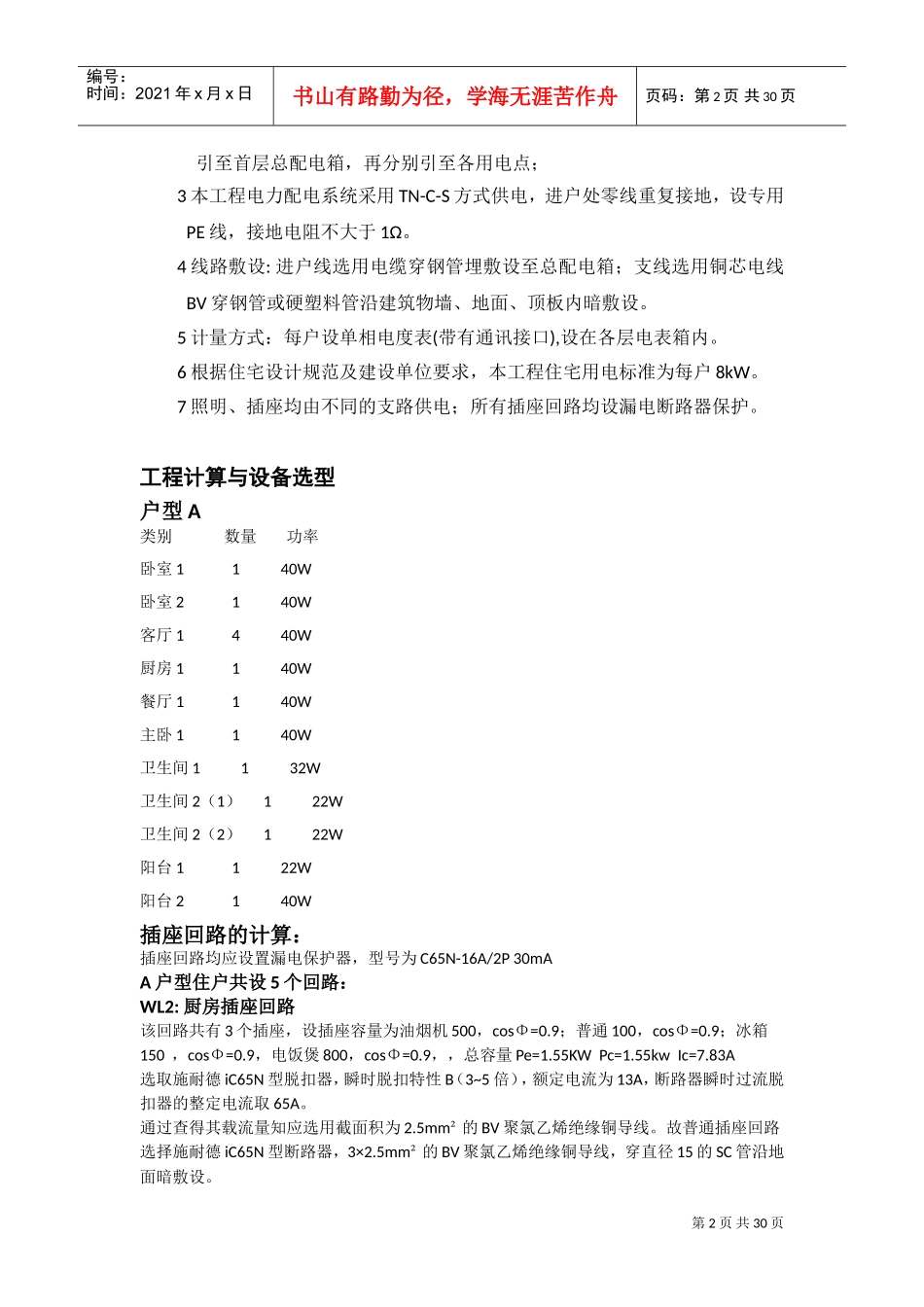

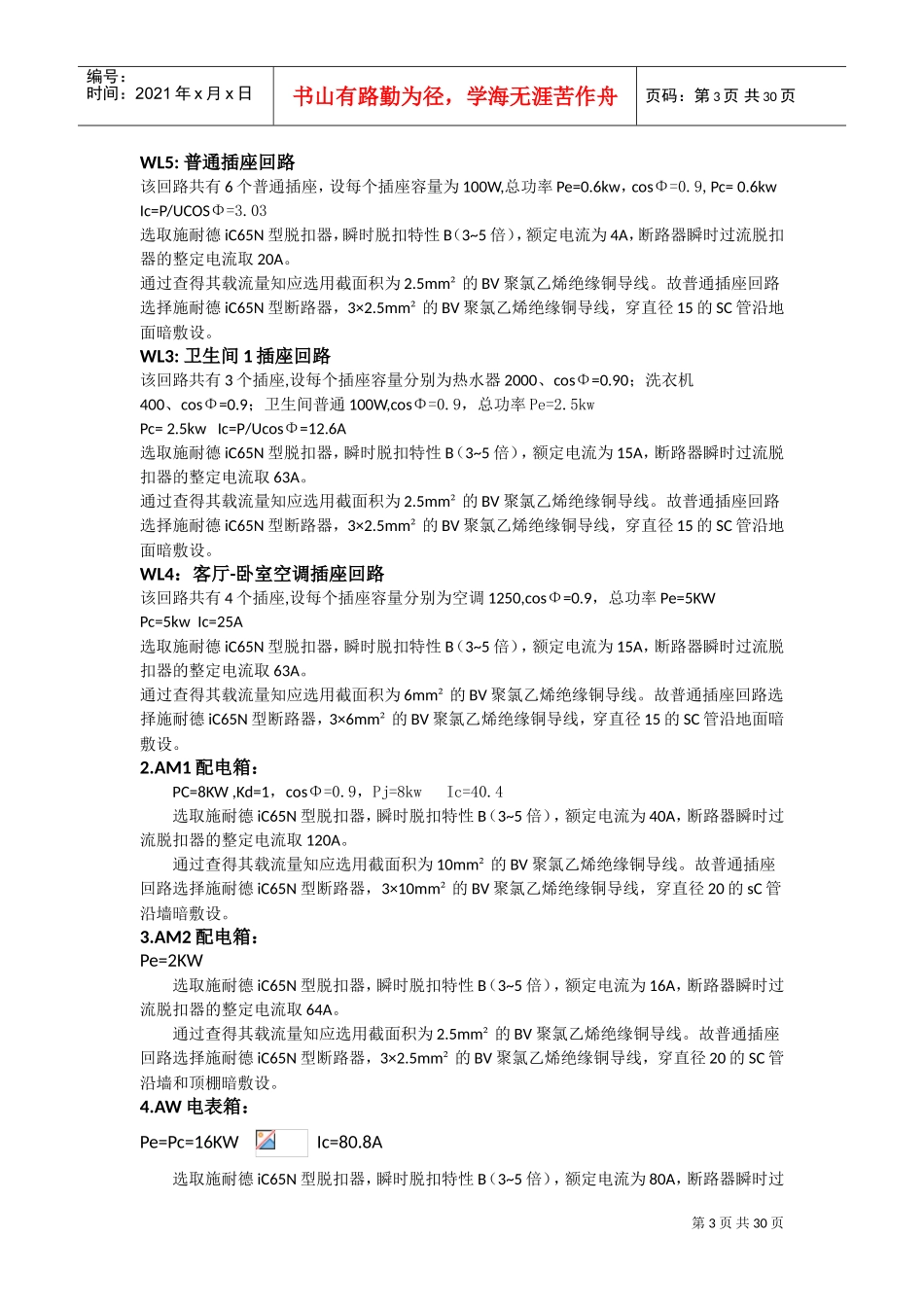

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页计算书一、建筑工程概况本工程为生活小区住宅楼设计，6楼22户。该建筑物属于第三类建筑。二、电气设计内容本工程设计内容包括：配电系统；建筑物防雷与接地系统，照明配电系统，综合布线系统三、设计依据序号类别标准名称标准编号1电气住宅建筑电气设计JGJ242-20112照明建筑照明设计标准GB50034-2004建筑照明术语标准JGJ/T119-2008电气装置安装工程电气照明装置施工及验收规范GB50259-19963配电系统供配电系统设计规范GB50052-2009低压配电设计规范GB50054-2011通用用电设备配电设计规范GB50055-2011民用建筑电气设计规范JGJ16-2008建筑电气工程施工质量验收规范GB50303-2002电气装置安装工程电缆线路施工及验收规范GB50168-20064防雷建筑物防雷设计规范GB50057-2010建筑物电子信息系统防雷技术规范GB50343-2004建筑物防雷装置检测技术规范GB/T21431-2008建筑物防雷工程施工与质量验收规范GB50601-2010防雷装置施工质量监督与验收规范QX/T105-2009四、设计思路1查阅规范，为方案设计寻找设计依据2翻阅相关图纸，作为方案设计的参考3总览建筑图，合理规划设计方案4确定配电箱位置及其系统接线方式5设计照明、插座配电方案，进行户配电箱的负荷计算，合理选择开关，计量设备6按照户—层—单元—总配的顺序进行负荷计算和设备选型7设计防雷与接地系统图五、设计方案1用电负荷:总设备安装容量Pe=176KW,需要系数Kd=0.41,功率因数cosφ=0.9,计算电流Ijs=365A2供电方式:本工程拟由附近低压变配电所引来一路380/220V三相四线电源第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页引至首层总配电箱，再分别引至各用电点；3本工程电力配电系统采用TN-C-S方式供电，进户处零线重复接地，设专用PE线，接地电阻不大于1Ω。4线路敷设:进户线选用电缆穿钢管埋敷设至总配电箱；支线选用铜芯电线BV穿钢管或硬塑料管沿建筑物墙、地面、顶板内暗敷设。5计量方式：每户设单相电度表(带有通讯接口),设在各层电表箱内。6根据住宅设计规范及建设单位要求，本工程住宅用电标准为每户8kW。7照明、插座均由不同的支路供电；所有插座回路均设漏电断路器保护。工程计算与设备选型户型A类别数量功率卧室1140W卧室2140W客厅1440W厨房1140W餐厅1140W主卧1140W卫生间1132W卫生间2（1）122W卫生间2（2）122W阳台1122W阳台2140W插座回路的计算：插座回路均应设置漏电保护器，型号为C65N-16A/2P30mAA户型住户共设5个回路：WL2:厨房插座回路该回路共有3个插座，设插座容量为油烟机500，cosΦ=0.9；普通100，cosΦ=0.9；冰箱150，cosΦ=0.9，电饭煲800，cosΦ=0.9，，总容量Pe=1.55KWPc=1.55kwIc=7.83A选取施耐德iC65N型脱扣器，瞬时脱扣特性B（3~5倍），额定电流为13A，断路器瞬时过流脱扣器的整定电流取65A。通过查得其载流量知应选用截面积为2.5mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择施耐德iC65N型断路器，3×2.5mm²的BV聚氯乙烯绝缘铜导线，穿直径15的SC管沿地面暗敷设。第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页WL5:普通插座回路该回路共有6个普通插座，设每个插座容量为100W,总功率Pe=0.6kw，cosΦ=0.9,Pc=0.6kwIc=P/UCOSΦ=3.03选取施耐德iC65N型脱扣器，瞬时脱扣特性B（3~5倍），额定电流为4A，断路器瞬时过流脱扣器的整定电流取20A。通过查得其载流量知应选用截面积为2.5mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择施耐德iC65N型断路器，3×2.5mm²的BV聚氯乙烯绝缘铜导线，穿直径15的SC管沿地面暗敷设。WL3:卫生间1插座回路该回路共有3个插座,设每个插座容量分别为热水器2000、cosΦ=0.90；洗衣机400、cosΦ=0.9；卫生间普通100W,cosΦ=0.9，总功率Pe=2.5kwPc=2.5kwIc=P/UcosΦ=12.6A选取施耐德iC65N型脱扣器，瞬时脱扣特性B（3~5倍），额定电流为15A，断路器瞬时过流脱扣器的整定电流取63A。通过查得其载流量知应选用截面积为2.5mm²的BV聚氯乙烯绝缘铜导线。故普通插座回路选择施耐德iC65N型断路器，3×2.5mm²的BV聚氯...
