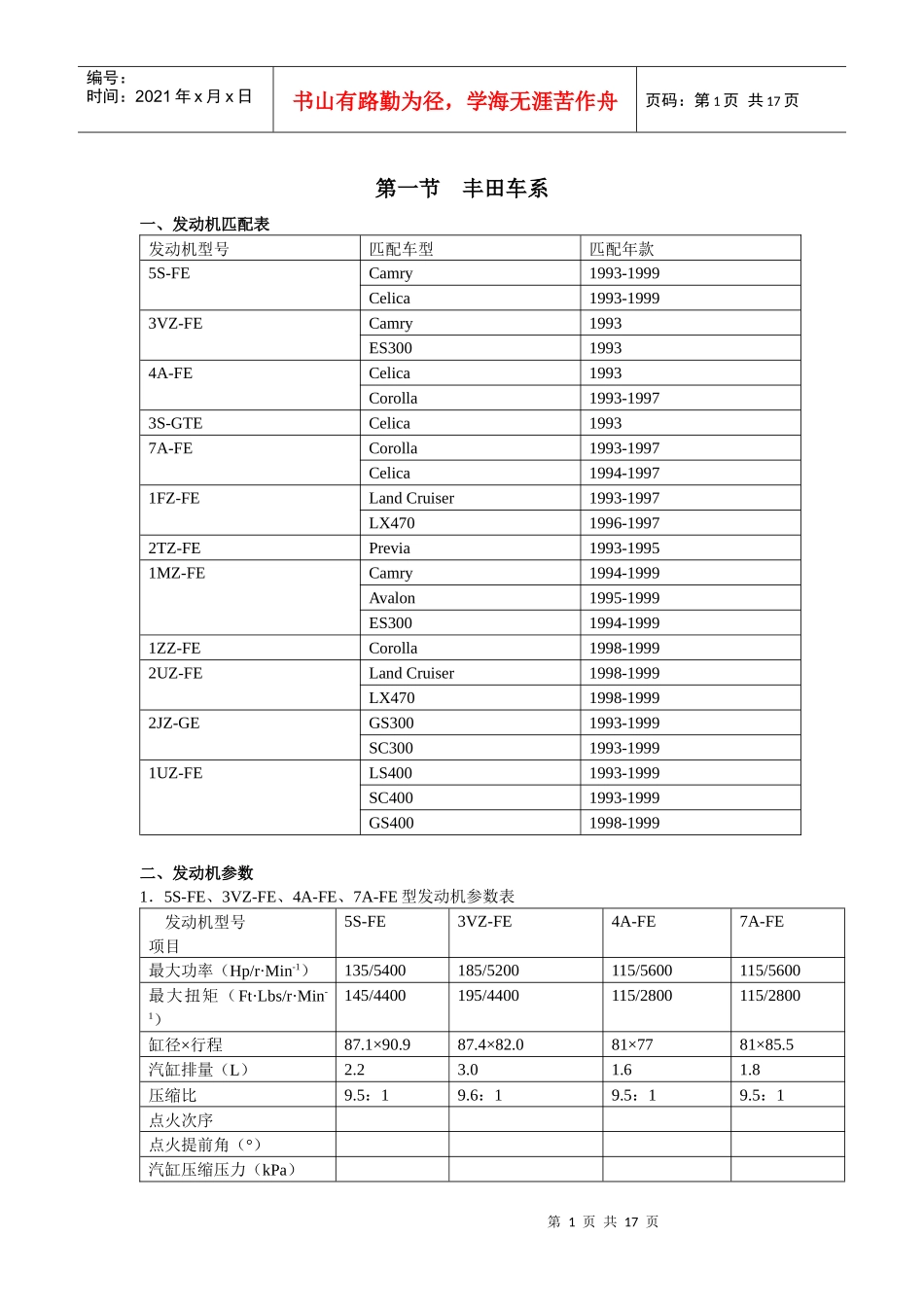

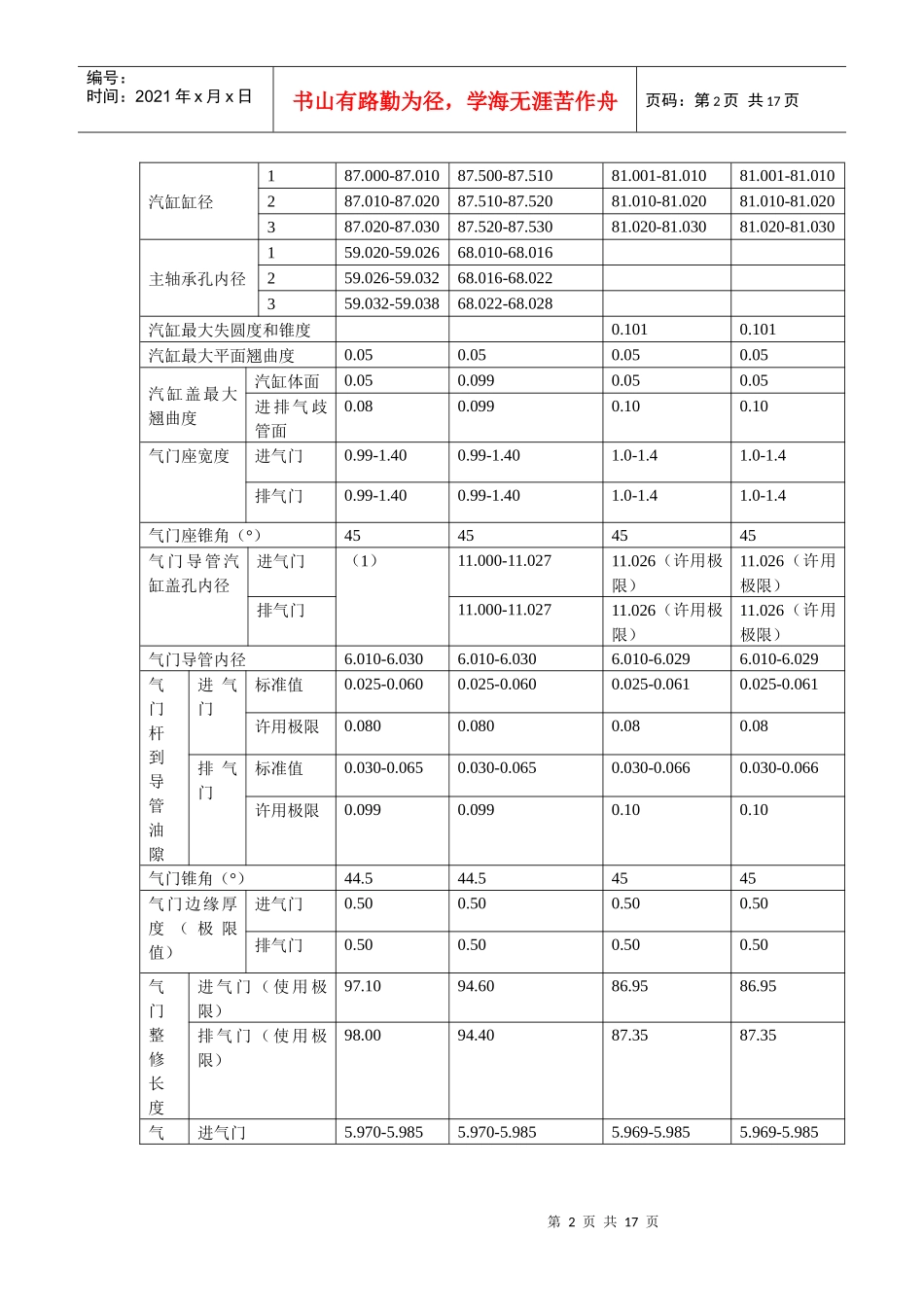

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页第一节丰田车系一、发动机匹配表发动机型号匹配车型匹配年款5S-FECamry1993-1999Celica1993-19993VZ-FECamry1993ES30019934A-FECelica1993Corolla1993-19973S-GTECelica19937A-FECorolla1993-1997Celica1994-19971FZ-FELandCruiser1993-1997LX4701996-19972TZ-FEPrevia1993-19951MZ-FECamry1994-1999Avalon1995-1999ES3001994-19991ZZ-FECorolla1998-19992UZ-FELandCruiser1998-1999LX4701998-19992JZ-GEGS3001993-1999SC3001993-19991UZ-FELS4001993-1999SC4001993-1999GS4001998-1999二、发动机参数1．5S-FE、3VZ-FE、4A-FE、7A-FE型发动机参数表发动机型号项目5S-FE3VZ-FE4A-FE7A-FE最大功率（Hp/r·Min-1）135/5400185/5200115/5600115/5600最大扭矩（Ft·Lbs/r·Min-1）145/4400195/4400115/2800115/2800缸径×行程87.1×90.987.4×82.081×7781×85.5汽缸排量（L）2.23.01.61.8压缩比9.5：19.6：19.5：19.5：1点火次序点火提前角（°）汽缸压缩压力（kPa）第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页汽缸缸径187.000-87.01087.500-87.51081.001-81.01081.001-81.010287.010-87.02087.510-87.52081.010-81.02081.010-81.020387.020-87.03087.520-87.53081.020-81.03081.020-81.030主轴承孔内径159.020-59.02668.010-68.016259.026-59.03268.016-68.022359.032-59.03868.022-68.028汽缸最大失圆度和锥度0.1010.101汽缸最大平面翘曲度0.050.050.050.05汽缸盖最大翘曲度汽缸体面0.050.0990.050.05进排气歧管面0.080.0990.100.10气门座宽度进气门0.99-1.400.99-1.401.0-1.41.0-1.4排气门0.99-1.400.99-1.401.0-1.41.0-1.4气门座锥角（°）45454545气门导管汽缸盖孔内径进气门（1）11.000-11.02711.026（许用极限）11.026（许用极限）排气门11.000-11.02711.026（许用极限）11.026（许用极限）气门导管内径6.010-6.0306.010-6.0306.010-6.0296.010-6.029气门杆到导管油隙进气门标准值0.025-0.0600.025-0.0600.025-0.0610.025-0.061许用极限0.0800.0800.080.08排气门标准值0.030-0.0650.030-0.0650.030-0.0660.030-0.066许用极限0.0990.0990.100.10气门锥角（°）44.544.54545气门边缘厚度（极限值）进气门0.500.500.500.50排气门0.500.500.500.50气门整修长度进气门（使用极限）97.1094.6086.9586.95排气门（使用极限）98.0094.4087.3587.35气进气门5.970-5.9855.970-5.9855.969-5.9855.969-5.985第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页门杆直径排气门5.965-5.9805.965-5.9805.96-5.98气门间隙进气门0.19-0.280.13-0.230.15-0.250.15-0.25排气门0.28-0.380.27-0.370.25-0.350.25-0.35气门弹簧自由长度41.96-41.9941.4038.5738.57负载长度16.7-19.5kg/34.7017.2-19.1kg/33.3016.9kg/31.7（气门关闭）16.9kg/31.7（气门关闭）不垂直度2.002.002.02.0进气凸轮轴轴向间隙（2）标准值0.046-0.099许用极限0.120排气凸轮轴轴向间隙（2）标准值0.030-0.0850.035-0.0900.035-0.090许用极限0.0990.100.10凸轮轴轴向间隙（3）标准值0.033-0.080许用极限0.120齿轮背隙标准值0.020-0.2000.020-0.200许用极限0.3000.3000.300.30凸轮轴轴颈直径26.959-26.97526.949-26.96524.949-24.965（排气凸轮轴1号轴径）22.949-22.965（其它轴径）24.949-24.965（排气凸轮轴1号轴径）22.949-22.965（其它轴径）凸轮轴最大径向圆跳动0.0400.060凸轮轴轴颈油隙标准值0.025-0.0620.035-0.0720.035-0.0720.035-0.072使用极限0.0990.0990.100.10凸轮轴凸轮高度进气标准值42.010-42.11042.160-42.26041.910-42.01041.910-42.010使用极限41.90042.01041.5041.50排气标准值40.060-40.16041.960-42.06041.960-42.06041.960-42.060使用极限39.95041.81041.5541.55挺杆孔直径31.000-31.01831.000-31.01831.000-31.02531.000-31.025第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
