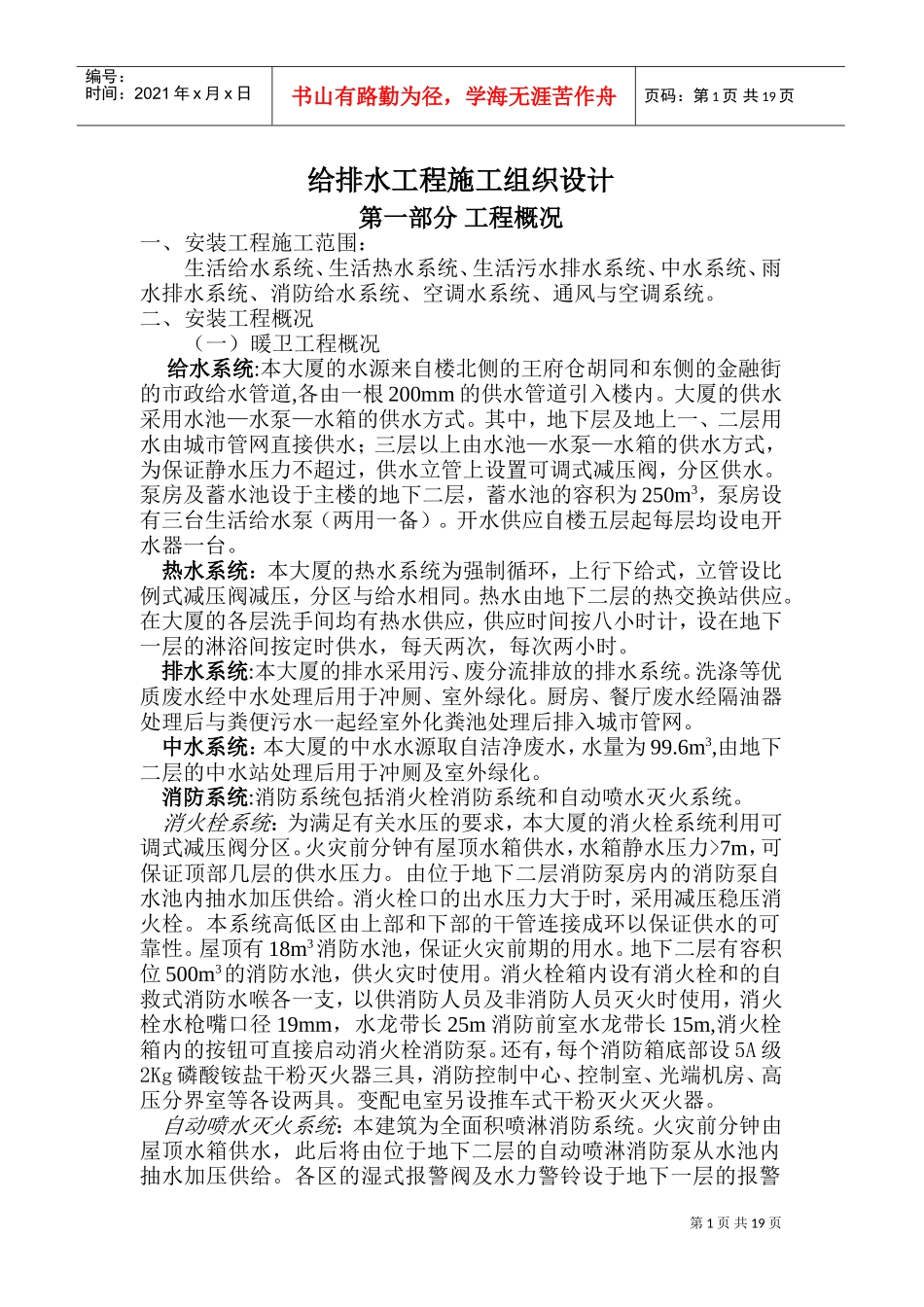

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页给排水工程施工组织设计第一部分工程概况一、安装工程施工范围：生活给水系统、生活热水系统、生活污水排水系统、中水系统、雨水排水系统、消防给水系统、空调水系统、通风与空调系统。二、安装工程概况（一）暖卫工程概况给水系统:本大厦的水源来自楼北侧的王府仓胡同和东侧的金融街的市政给水管道,各由一根200mm的供水管道引入楼内。大厦的供水采用水池—水泵—水箱的供水方式。其中，地下层及地上一、二层用水由城市管网直接供水；三层以上由水池—水泵—水箱的供水方式，为保证静水压力不超过，供水立管上设置可调式减压阀，分区供水。泵房及蓄水池设于主楼的地下二层，蓄水池的容积为250m3，泵房设有三台生活给水泵（两用一备）。开水供应自楼五层起每层均设电开水器一台。热水系统：本大厦的热水系统为强制循环，上行下给式，立管设比例式减压阀减压，分区与给水相同。热水由地下二层的热交换站供应。在大厦的各层洗手间均有热水供应，供应时间按八小时计，设在地下一层的淋浴间按定时供水，每天两次，每次两小时。排水系统:本大厦的排水采用污、废分流排放的排水系统。洗涤等优质废水经中水处理后用于冲厕、室外绿化。厨房、餐厅废水经隔油器处理后与粪便污水一起经室外化粪池处理后排入城市管网。中水系统：本大厦的中水水源取自洁净废水，水量为99.6m3,由地下二层的中水站处理后用于冲厕及室外绿化。消防系统:消防系统包括消火栓消防系统和自动喷水灭火系统。消火栓系统：为满足有关水压的要求，本大厦的消火栓系统利用可调式减压阀分区。火灾前分钟有屋顶水箱供水，水箱静水压力>7m，可保证顶部几层的供水压力。由位于地下二层消防泵房内的消防泵自水池内抽水加压供给。消火栓口的出水压力大于时，采用减压稳压消火栓。本系统高低区由上部和下部的干管连接成环以保证供水的可靠性。屋顶有18m3消防水池，保证火灾前期的用水。地下二层有容积位500m3的消防水池，供火灾时使用。消火栓箱内设有消火栓和的自救式消防水喉各一支，以供消防人员及非消防人员灭火时使用，消火栓水枪嘴口径19mm，水龙带长25m消防前室水龙带长15m,消火栓箱内的按钮可直接启动消火栓消防泵。还有，每个消防箱底部设5A级2Kg磷酸铵盐干粉灭火器三具，消防控制中心、控制室、光端机房、高压分界室等各设两具。变配电室另设推车式干粉灭火灭火器。自动喷水灭火系统：本建筑为全面积喷淋消防系统。火灾前分钟由屋顶水箱供水，此后将由位于地下二层的自动喷淋消防泵从水池内抽水加压供给。各区的湿式报警阀及水力警铃设于地下一层的报警第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页阀室内，所有控制讯号均传至消防控制中心。其中，办公用房采用68℃的直立型、吊定型玻璃球喷头；地下车库采用72℃的直立型易熔合金喷头；库房采用79℃的直立型玻璃球喷头；厨房采用93℃的直立型、吊定型玻璃球喷头。空调水系统：空调水系统采用两管制，一次泵变流量系统。在供、回水总管间，安装压差控制器和两通电动调节阀，调节水流量。冷源来自地下二层制冷机房的台离心式冷水机组，每台制冷量（），总制冷量（），冷冻水温度12℃，冷却水温度37℃。冷却水由塔楼屋顶上的超低音喷射冷却塔（每个塔楼设两台）处理。热源为城市供热管网，热媒为65℃热水，经设于地下二层的热力站中的热交换器获得空调热水52℃。空调水的补水及定压采用高位膨胀水箱。通风及防排烟系统：通风系统：地下车库设排风系统，排风量按换气次数次小时，同时设送风系统，冬季送热风，并且在出入口设热风幕，保持车库5℃以上；地下室的制冷机房、热力站、变配电间及水泵房等，均设排风系统，以排出设备余热。余热量较大的制冷机房及变配间等，设空调箱；卫生间设排风系统，换气次小时,卫生间排气扇均带止回阀;厨房设送、排风系统，炉灶排气须经除油烟处理。地上部分由设于各层空调机房内的新风机组对各层送新风，由设于每层吊顶内的变风量空调箱及风机盘管对各层夏季送冷风，冬季送热风。防排烟系统：地下汽车库排风系统...
