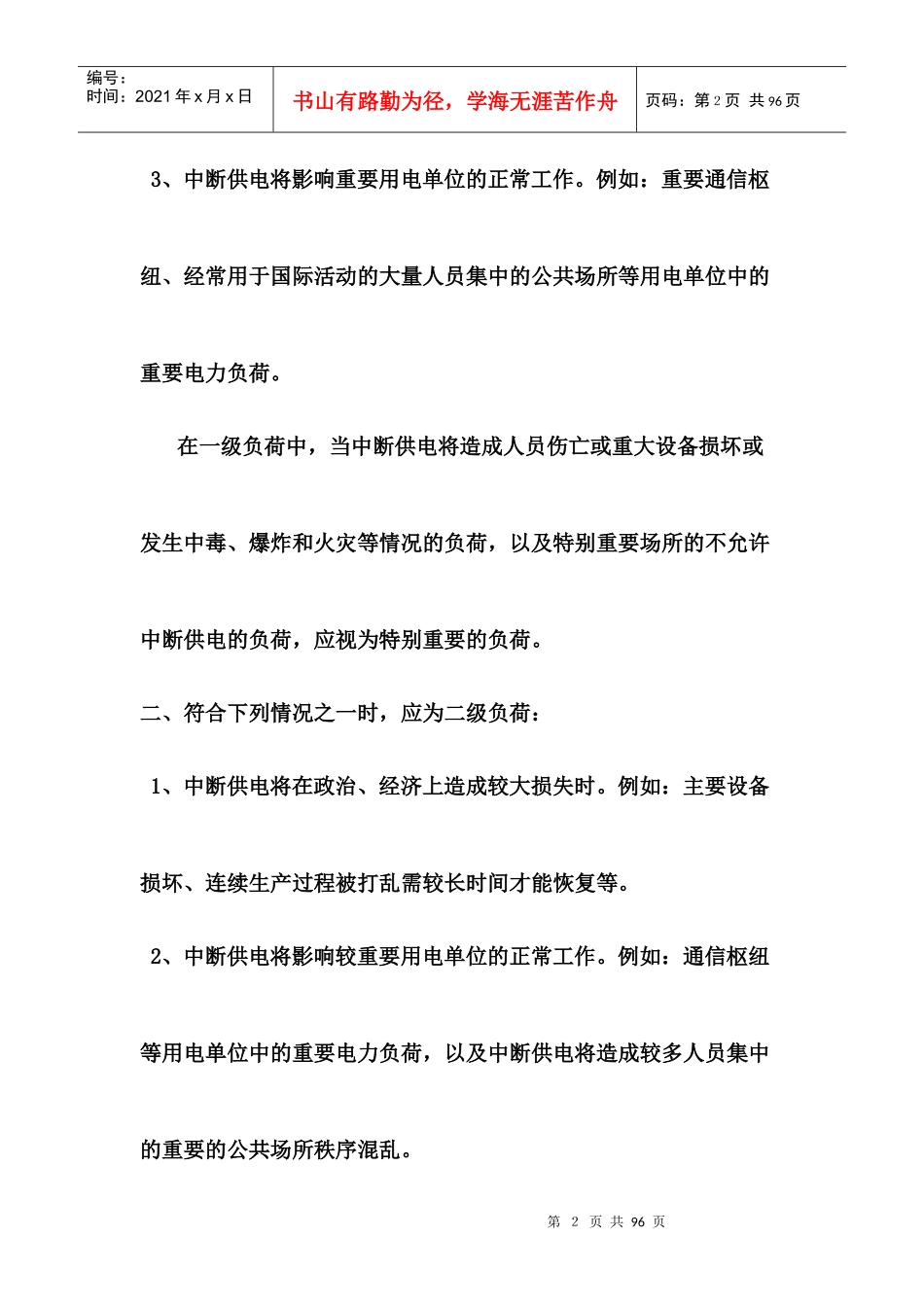

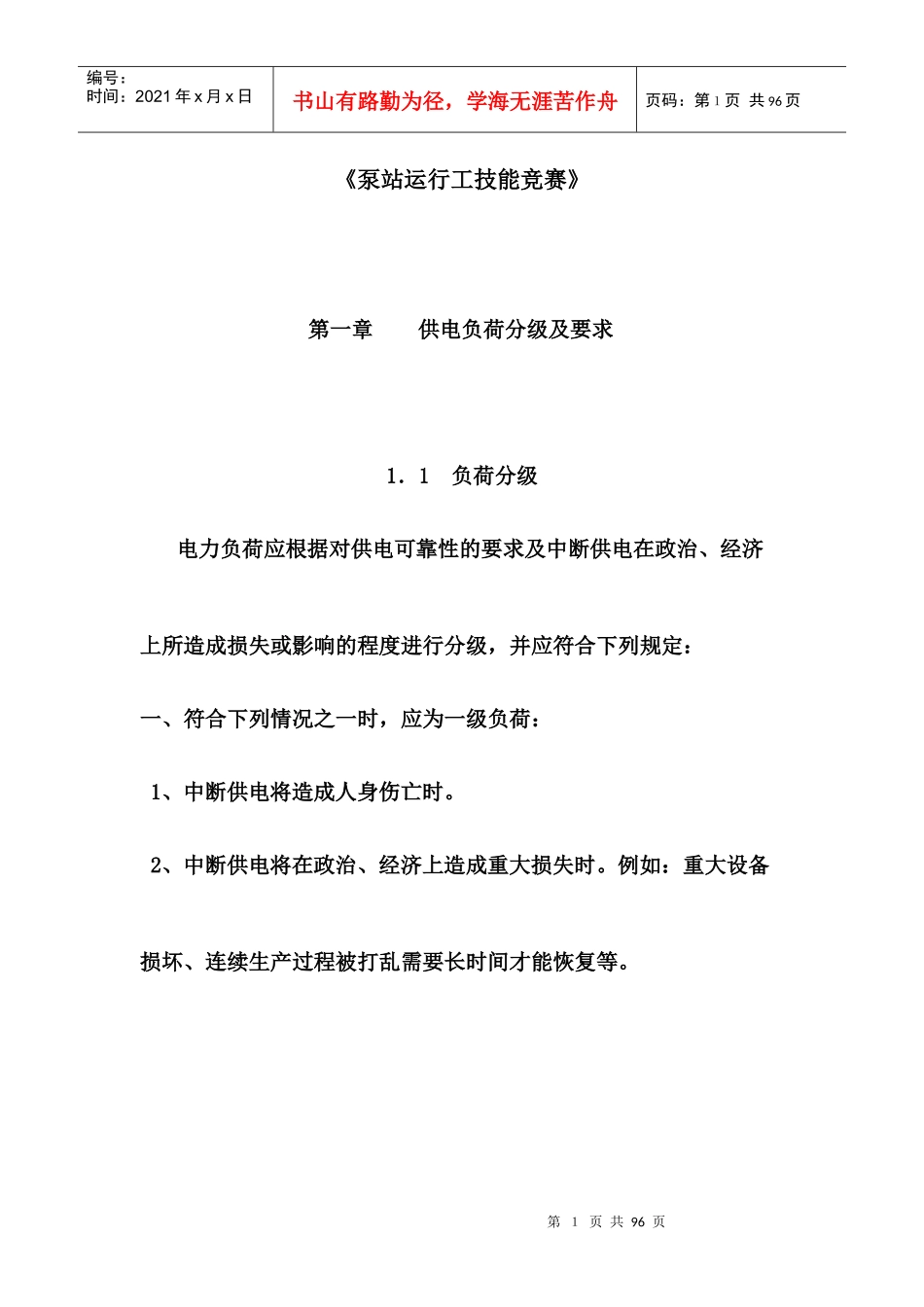

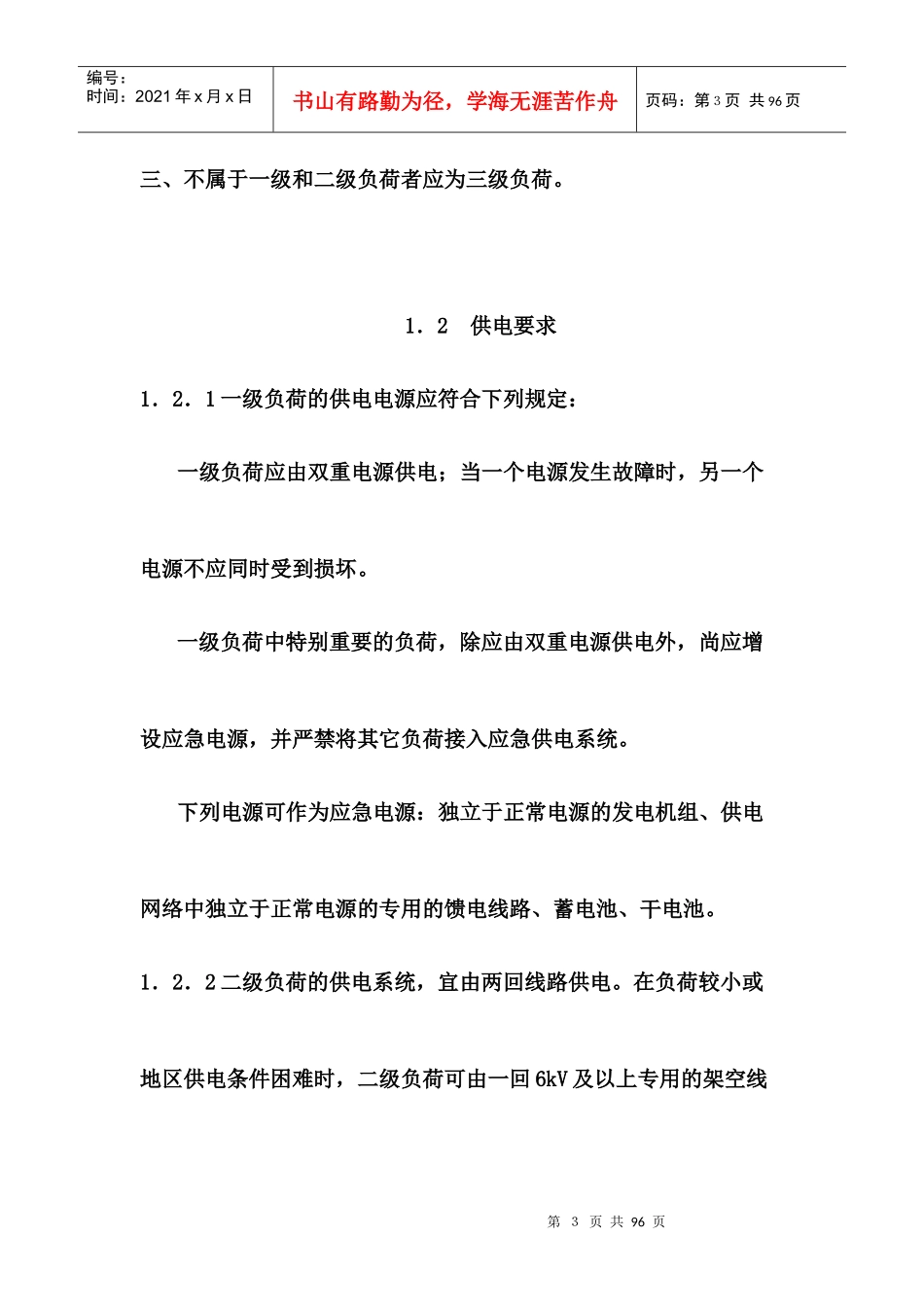

第１页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共96页《泵站运行工技能竞赛》第一章供电负荷分级及要求1．1负荷分级电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：1、中断供电将造成人身伤亡时。2、中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、连续生产过程被打乱需要长时间才能恢复等。第２页共96页第１页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共96页3、中断供电将影响重要用电单位的正常工作。例如：重要通信枢纽、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将造成人员伤亡或重大设备损坏或发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。二、符合下列情况之一时，应为二级负荷：1、中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、连续生产过程被打乱需较长时间才能恢复等。2、中断供电将影响较重要用电单位的正常工作。例如：通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成较多人员集中的重要的公共场所秩序混乱。第３页共96页第２页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共96页三、不属于一级和二级负荷者应为三级负荷。1．2供电要求1．2．1一级负荷的供电电源应符合下列规定：一级负荷应由双重电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。一级负荷中特别重要的负荷，除应由双重电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。下列电源可作为应急电源：独立于正常电源的发电机组、供电网络中独立于正常电源的专用的馈电线路、蓄电池、干电池。1．2．2二级负荷的供电系统，宜由两回线路供电。在负荷较小或地区供电条件困难时，二级负荷可由一回6kV及以上专用的架空线第４页共96页第３页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共96页路供电。当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100%的二级负荷。第二章电气主接线2．1概述电气主接线是指泵站中的一次设备按照设计要求连接起来，表示汇集和分配电能的电路，也可称为主电路。电气主接线由电动机、变压器、断路器、互感器等电气设备以及它们之间的连接导体所组第５页共96页第４页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共96页成，它反映泵站的电能从接受到分配的过程。电气主接线中的设备用标准的图形符号和文字符号表示的电路图称为电气主接线图。电气主接线是泵站电气部分的主体，它与电力系统、电气设备的选择和布置、继电保护等都有密切的关系，它的型式将影响泵站配电装置的布置、供电的可靠性、运行灵活性。因此，泵站的电气主接线应根据供电系统要求以及泵站的规模、运行方式、重要性等因素合理确定。主接线应简单可靠、操作检修方便、节约投资。当泵站分期建设时，主接线尚应考虑便于过渡。2．2电气主接线的基本形式2．2．1电源侧接线第６页共96页第５页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共96页电源侧一般采用单母线不分段接线。对于双回路供电的泵站，也有采用单母线分段或其他接线形式。2．2．1．1单母线不分段接线母线也称为汇流排，起着汇集和分配电能的作用。每一条进出线回路都组成一个接线单元，每个接线单元都与母线相连，电源回路将电能送至母线，引出线从母线得到电能。单母线是指只采用一组母线的接线。根据断路器和隔离开关用途的不同，在运行中的操作顺序也不同。接通电路时，先合上断路器两侧的隔离开关（先合母线侧隔离开关，然后合线路侧隔离开关），再合断路器；切断电路时，先断开断路器，再断开两侧的隔离开关（先断开线路侧隔离开关，然后第７页共96页第６页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第...
