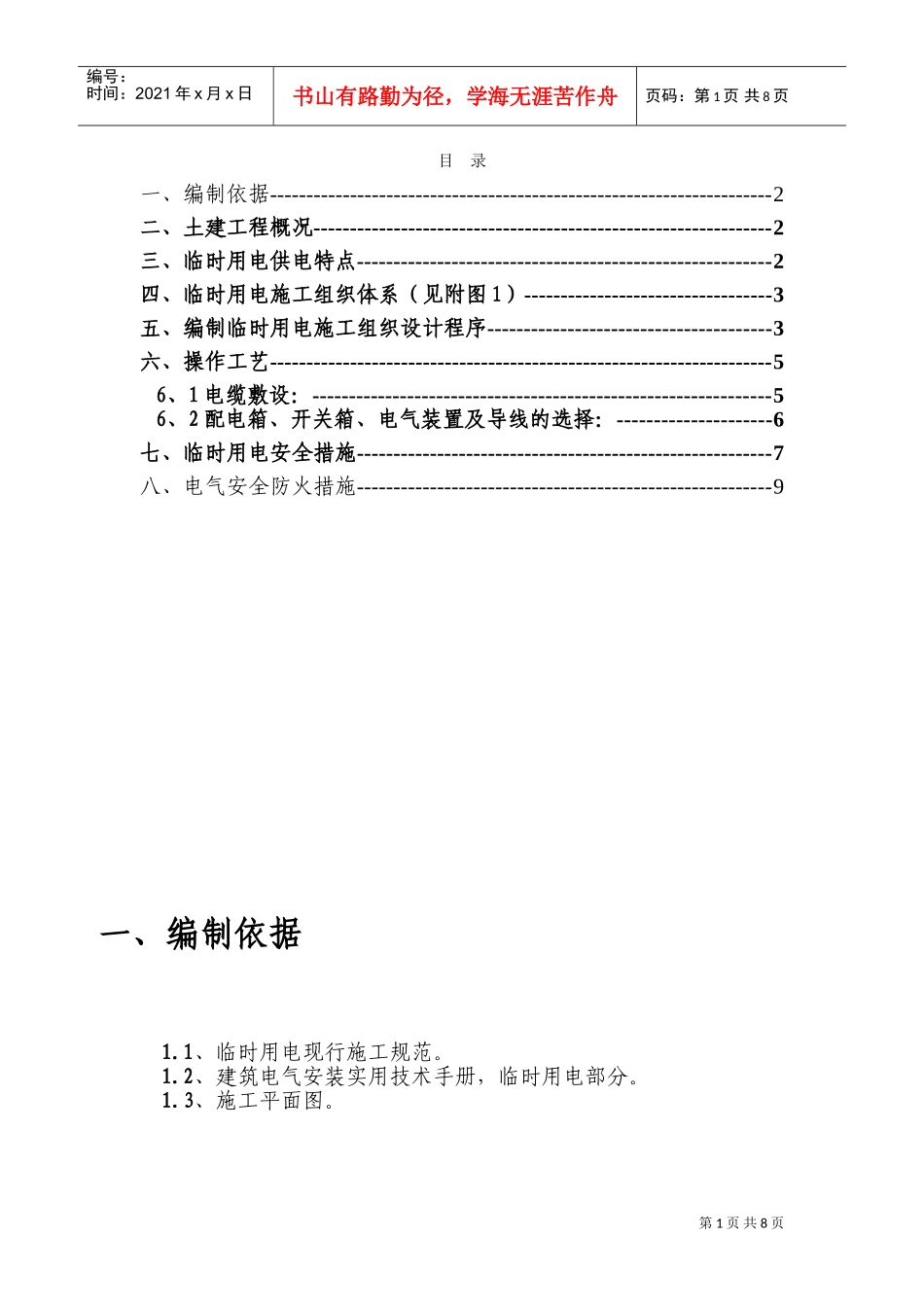

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页目录一、编制依据---------------------------------------------------------------------2二、土建工程概况---------------------------------------------------------------2三、临时用电供电特点---------------------------------------------------------2四、临时用电施工组织体系（见附图1）----------------------------------3五、编制临时用电施工组织设计程序---------------------------------------3六、操作工艺---------------------------------------------------------------------56、1电缆敷设：---------------------------------------------------------------56、2配电箱、开关箱、电气装置及导线的选择：---------------------6七、临时用电安全措施---------------------------------------------------------7八、电气安全防火措施---------------------------------------------------------9一、编制依据1.1、临时用电现行施工规范。1.2、建筑电气安装实用技术手册，临时用电部分。1.3、施工平面图。第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页二、土建工程概况本建筑位于北京丰台卢沟桥乡，建筑面积约为37458m2，是一幢以办公为主高层建筑。地上十一层，地下二层，其中地下一层为设备用房、变配电室、车库，地下二层为设备用房、车库，车库为平战结合六级人防。机构形式为框架剪力墙结构，现浇梁、板、柱。隔墙均为空心砖墙，柔性防水。层高：（包括100厚地面做法）地下一层：3.90m，变配电室：4.5m，地下二层：3.50m，首层：4.20m，其他个层均为3.90m。电话机房、中控室、办公走道等有吊顶，电话机房、中控室均有架空地板。首层设中控室其中包括消防中心、广播中心、安全监视机房，弱电机房，电话机房。三、临时用电供电特点3.1临时性强。一般单位工程工期只有几个月，临时供电设施在交工后需要马上拆除。3.2用电量变化大，基础施工，装修和工程收尾阶段用电量较少，主体结构施工用电量较大。3.3安全条件差，施工过程中施工场所比较潮湿，且交叉作业多、急易造成触电，所以要有科学、可靠的临时供电设施，才能减少触电事故。3.4电源引入受条件限制，随建筑施工进度的发展，供电前端不断延伸，使用电位置不可预见和防范。四、临时用电施工组织体系（见附图1）五、编制临时用电施工组织设计程序5.1根据工程的施工组织设计和施工进度计划，拟定总平面图和临时用电平面布置图确定所用机械设备位置和各配电层次及导线敷设部第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页署等。5.2本工程临时用电采用TN—C—S系统，在总配电柜处做重复接地，接地电阻应用接地电阻测试仪测得其值满足规范要求。5.3确定电源进线，总配电柜位置及线路走向。5.3.1该工程施工现场临时用电电源，采用建设单位原有配电室做施工现场总配电室，原建设单位配电室增加重复接地一组，整个施工现场按三级配电形式布置，总配电箱→分配电箱→开关箱用电设备。所有配电箱按顺时针进行编号，箱内所有开关用明显的标志说明用途所有运行的开关箱均应有专人负责，整个施工现场电工按时检查和不定期检查，杜绝隐患防止发生触电伤害。5.3.2经勘察现场，原有配电室在施工现场东北角处，根据现场平面图，从总配电室共分出输入六路电源，从配电室至AL1箱为1＃塔吊电源。AL2箱为现场用电，AL3箱为2＃塔吊电源，AL4配电箱为办公室及生活区电源，AL5为水电加工区电源，AL6为现场用电电源，AL7为木工加工区电源，AL8为钢筋加工区电源。5.3.3根据现场用电量实际情况，在施工现场设总配电室。电源由甲方提供原有315KVA变压器一台，配电柜5台，电容柜一台，根据原有配电室进行整改，增加重复接地一组，输出分支路增加200A漏电保护器，分支线路分别采用W22铠装电缆，敷设方式为地埋（详见平面图及系统图）。总配电柜处的一次侧电源采用三相四线制，380/220V低压供电系统。由总配电柜二次侧开始配电线路，严格按三相五线制（TN—S系统）...
