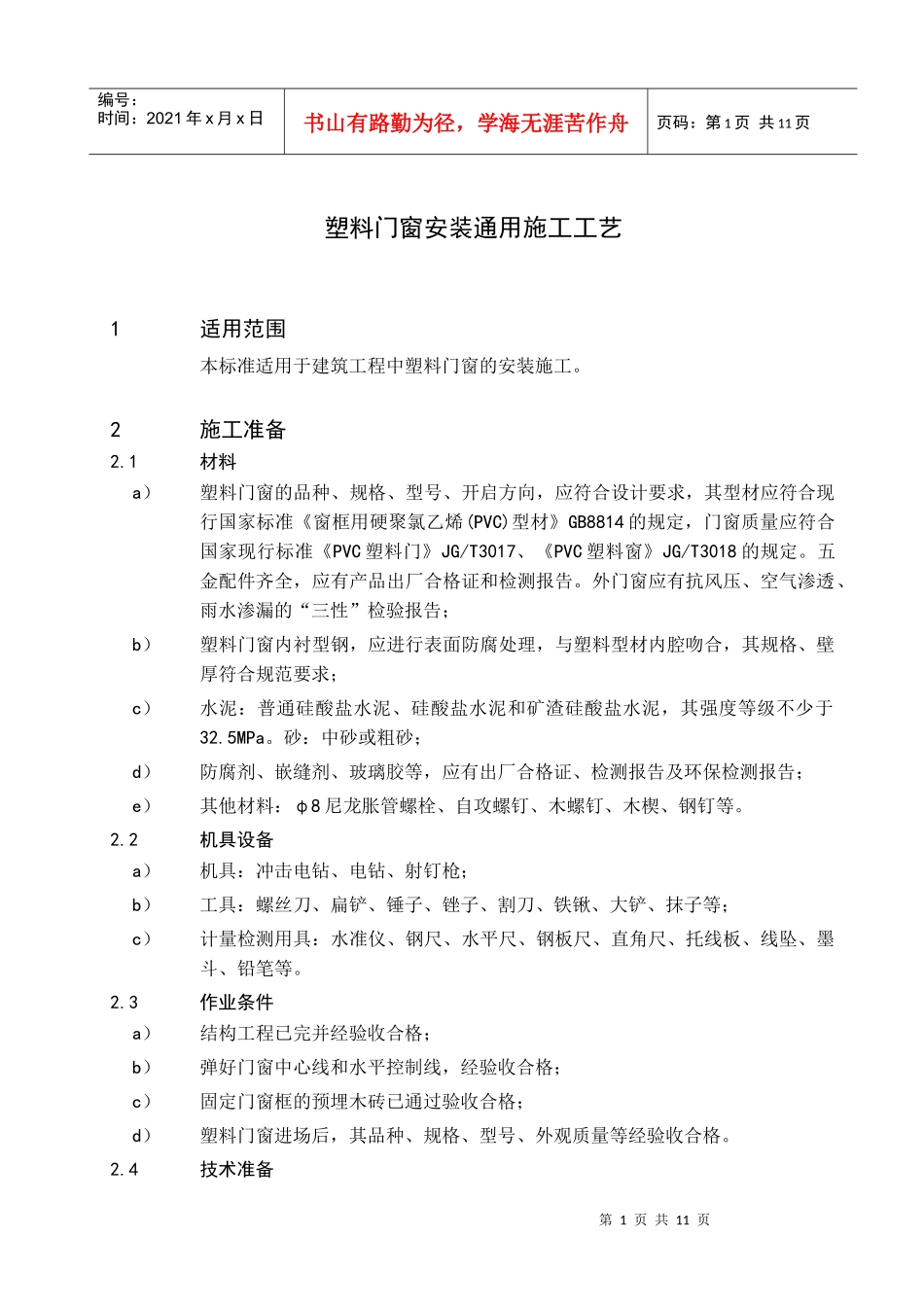

QBQB中国石化集团企业（通用工艺）标准第四建设公司★建筑工程卷★FCC/TS06.11-46塑料门窗安装通用施工工艺2006-12-20发布2007-01-01实施中国石化集团第四建设公司技术处发布第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页塑料门窗安装通用施工工艺1适用范围本标准适用于建筑工程中塑料门窗的安装施工。2施工准备2.1材料a）塑料门窗的品种、规格、型号、开启方向，应符合设计要求，其型材应符合现行国家标准《窗框用硬聚氯乙烯(PVC)型材》GB8814的规定，门窗质量应符合国家现行标准《PVC塑料门》JG/T3017、《PVC塑料窗》JG/T3018的规定。五金配件齐全，应有产品出厂合格证和检测报告。外门窗应有抗风压、空气渗透、雨水渗漏的“三性”检验报告；b）塑料门窗内衬型钢，应进行表面防腐处理，与塑料型材内腔吻合，其规格、壁厚符合规范要求；c）水泥：普通硅酸盐水泥、硅酸盐水泥和矿渣硅酸盐水泥，其强度等级不少于32.5MPa。砂：中砂或粗砂；d）防腐剂、嵌缝剂、玻璃胶等，应有出厂合格证、检测报告及环保检测报告；e）其他材料：φ8尼龙胀管螺栓、自攻螺钉、木螺钉、木楔、钢钉等。2.2机具设备a）机具：冲击电钻、电钻、射钉枪；b）工具：螺丝刀、扁铲、锤子、锉子、割刀、铁锹、大铲、抹子等；c）计量检测用具：水准仪、钢尺、水平尺、钢板尺、直角尺、托线板、线坠、墨斗、铅笔等。2.3作业条件a）结构工程已完并经验收合格；b）弹好门窗中心线和水平控制线，经验收合格；c）固定门窗框的预埋木砖已通过验收合格；d）塑料门窗进场后，其品种、规格、型号、外观质量等经验收合格。2.4技术准备第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页a）根据设计图纸的门窗品种、规格、型号提前进行翻样订货；b）根据图纸核对门窗洞口的位置、尺寸及标高，进行检查复核；c）施工前先做样板，并经监理、建设单位验收合格；d）校对与检查进场后的塑料门窗的品种、规格、型号、尺寸、开启方向与附件是否符合设计要求；e）对操作人员进行安全技术交底。3操作工艺3.1工艺流程弹线找规矩→立框→门、窗框固定→门、窗框与墙体缝隙处理→门、窗扇安装→安装五金配件→安装门、窗纱扇、密封条处理→调试、清理3.2操作方法3.2.1弹线找规矩a）弹放垂直控制线：按设计要求，从顶层至首层用大线坠或经纬仪吊垂直，检查外立面门、窗洞口位置的准确度，并在墙上弹出垂直线，出现偏差超标时，必须先对其进行处理。室内用线坠吊垂直弹线；b）弹放水平控制线：门、窗的标高，应根据设计标高，结合室内标高控制线进行放线。在同一场所的门、窗，要拉通线或用水准仪进行检查，使门、窗安装标高相对一致；c）弹墙厚度方向的位置线：应考虑墙面抹灰的厚度(按墙面冲筋确定抹灰厚度)。根据设计的门窗位置尺寸及开启方向，在墙上弹出安装位置线。有贴脸的门窗在放线时，还应考虑门窗套压门窗框的尺寸。有窗台板的窗，要考虑窗台板的安装尺寸，以确定位置线。窗台板应伸入窗下框。若外墙为清水墙勾缝时，可里外稍做调整，以盖上墙砖缝为宜；d）门窗位置确定后，先检查门窗预留洞口与待安装框的间隙是否符合要求，否则先进行剔凿处理，其间隙应符合表46-1的规定。洞口与框间隙表46-1墙体饰面材料洞口与框间隙(mm)清水墙10墙体抹水泥砂浆15～20墙外贴面砖20～25墙外贴大理石或花岗石板40～50第3页共11页第2页共11页图46-1连接件安装位置示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页3.2.2立框：根据弹线、找方的位置将门窗框准确就位，检测、校正门窗框的水平度、垂直度，用木楔临时固定。门、窗框连接件与墙体之间的连接，混凝土墙体宜采用射钉或塑料膨胀螺栓；砖墙或其他砌体墙，门、窗框连接件直接与墙上预埋件固定。3.2.3门、窗框固定：先将塑料门窗的安装连接件用自攻螺钉与门、窗框固定，应先钻孔再拧入自攻螺钉，严禁用锤击将螺钉钉入。连接件的位置应距窗角、中竖框、中横框150mm～200mm，连接件之间的距离应小于或等于600mm。连接件安装位置见图46-1示意。3.2.4门、窗框与墙体缝隙处...
