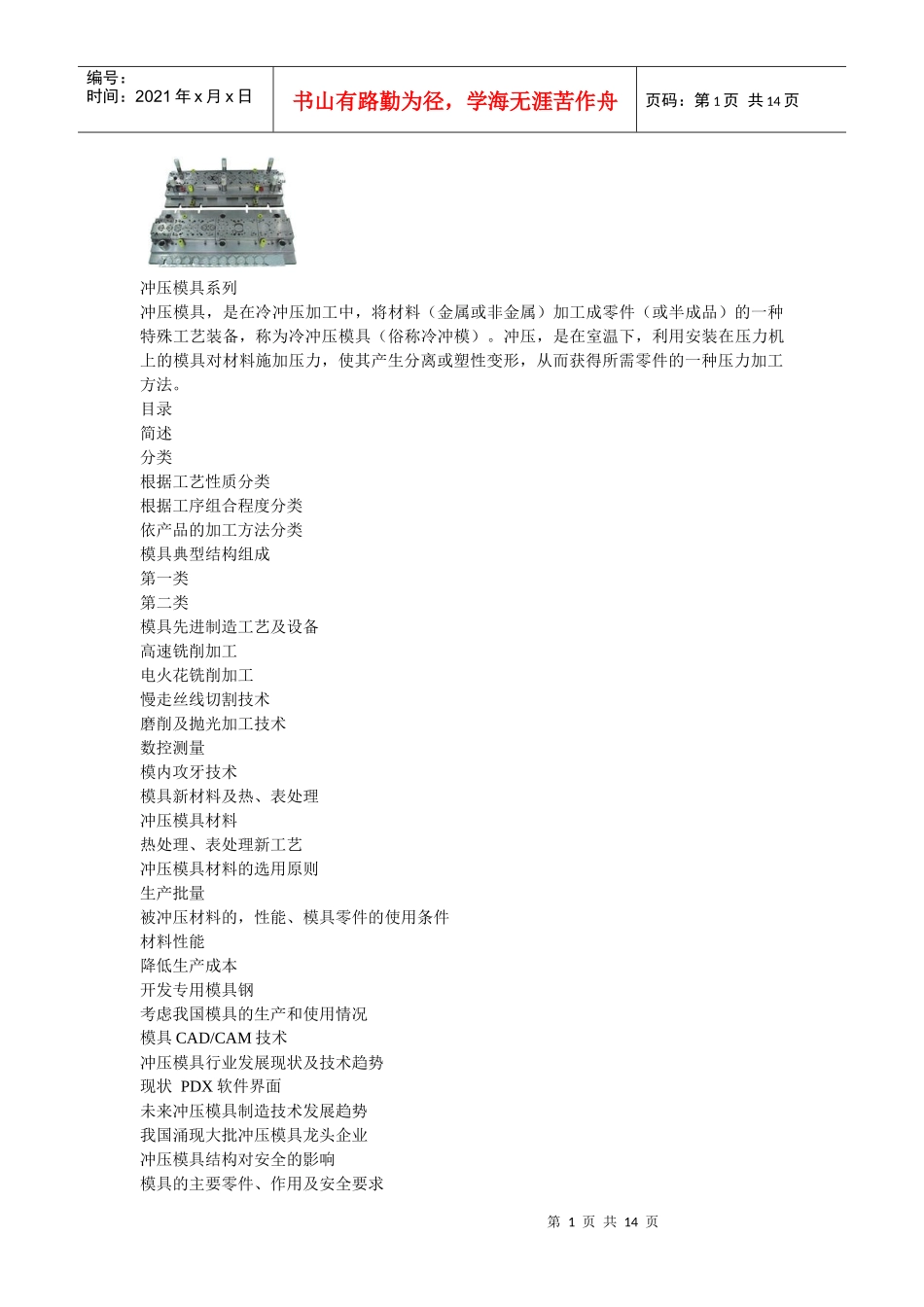

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页冲压模具系列冲压模具，是在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。冲压，是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。目录简述分类根据工艺性质分类根据工序组合程度分类依产品的加工方法分类模具典型结构组成第一类第二类模具先进制造工艺及设备高速铣削加工电火花铣削加工慢走丝线切割技术磨削及抛光加工技术数控测量模内攻牙技术模具新材料及热、表处理冲压模具材料热处理、表处理新工艺冲压模具材料的选用原则生产批量被冲压材料的，性能、模具零件的使用条件材料性能降低生产成本开发专用模具钢考虑我国模具的生产和使用情况模具CAD/CAM技术冲压模具行业发展现状及技术趋势现状PDX软件界面未来冲压模具制造技术发展趋势我国涌现大批冲压模具龙头企业冲压模具结构对安全的影响模具的主要零件、作用及安全要求第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页模具设计的安全要点简述分类根据工艺性质分类根据工序组合程度分类依产品的加工方法分类模具典型结构组成第一类第二类模具先进制造工艺及设备高速铣削加工电火花铣削加工慢走丝线切割技术磨削及抛光加工技术数控测量模内攻牙技术模具新材料及热、表处理冲压模具材料热处理、表处理新工艺冲压模具材料的选用原则生产批量被冲压材料的，性能、模具零件的使用条件材料性能降低生产成本开发专用模具钢考虑我国模具的生产和使用情况模具CAD/CAM技术冲压模具行业发展现状及技术趋势现状PDX软件界面未来冲压模具制造技术发展趋势我国涌现大批冲压模具龙头企业冲压模具结构对安全的影响模具的主要零件、作用及安全要求模具设计的安全要点展开苏州LED灯研磨第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页编辑本段简述冲压模具是冲压生产必不可少的工艺装备，是技术密集型产品。冲压件的质量、生产效率以及生产成本等，与模具设计和制造有直接关系。模具设计与制造技术水平的高低，是衡量一个国家产品制造水平高低的重要标志之一，在很大程度上决定着产品的质量、效益和新产品的开发能力。编辑本段分类冲压模具的形式很多，冲模也依工作性质,模具构造,模具材料三方面来分类。根据工艺性质分类a.冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等。b.弯曲模使板料毛坯或其他坯料沿着直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。c.拉深模是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。d.成形模是将毛坯或半成品工件按图凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。根据工序组合程度分类a.单工序模在压力机的一次行程中，只完成一道冲压工序的模具。b.复合模只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。c.级进模（也称连续模）在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。d.传递模综合了单工序模和级进模的特点，利用机械手传递系统，实现产品的模内快速传递，可以大大提高产品的生产效率，减低产品的生产成本，节俭材料成本，并且质量稳定可靠。依产品的加工方法分类依产品加工方法的不同，可将模具分成冲剪模具、弯曲模具、抽制模具、成形模具和压缩模具等五大类。a.冲剪模具：是以剪切作用完成工作的，常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。b.弯曲模具：是将平整的毛胚弯成一个角度的形状，视零件的形状、精度及生产量的多寡，乃有多种不同形式的模具，如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲第4页共14页第3页共1...
