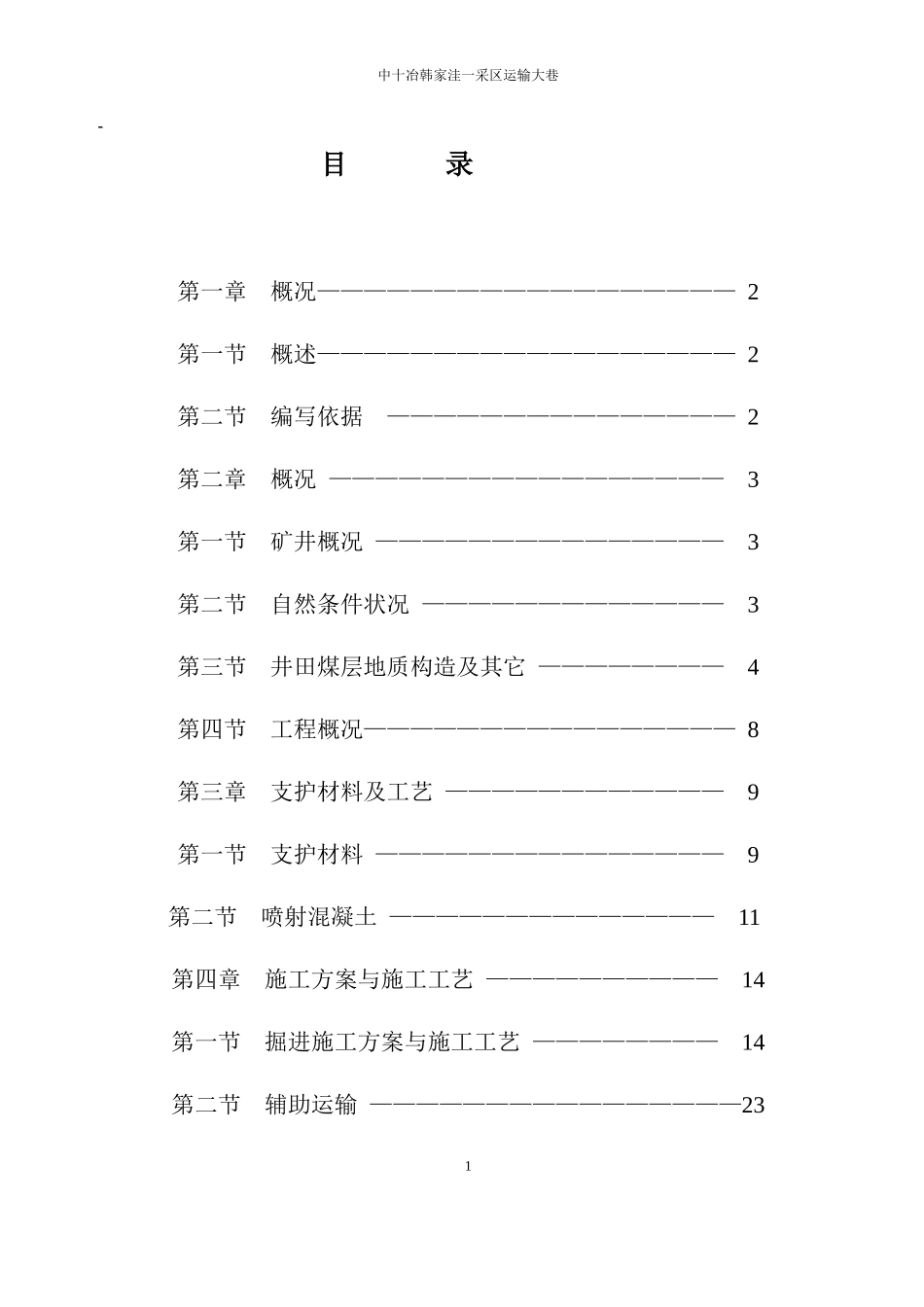

中十冶韩家洼一采区运输大巷-目录第一章概况——————————————————2第一节概述——————————————————2第二节编写依据———————————————2第二章概况—————————————————3第一节矿井概况———————————————3第二节自然条件状况—————————————3第三节井田煤层地质构造及其它————————4第四节工程概况————————————————8第三章支护材料及工艺————————————9第一节支护材料———————————————9第二节喷射混凝土——————————————11第四章施工方案与施工工艺——————————14第一节掘进施工方案与施工工艺————————14第二节辅助运输————————————————231中十冶韩家洼一采区运输大巷第三节施工设备————————————————25第四节作业方式————————————————25第五节循环作业————————————————26第一章概况第一节概述一、巷道名称：一采区运输大巷。二、巷道用途：运煤。三、巷道工程量：煤巷220米，岩巷140米。四、预计开工时间：2011年6月8日竣工时间：2011年9月20日第二节：编写依据本规程以：1）《山煤韩家洼煤业整合项目初步设计说明书》2中十冶韩家洼一采区运输大巷2）《山煤韩家洼煤业整合项目地质说明书》3）《井工矿安全质量标准化标准及考核评级办法》4）《煤矿安全规程》5）《煤矿各工种操作规程》6）《安全技术操作规程》为依据编制。第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况位置韩家洼煤业有限公司位于大同市左云县小京庄乡毛官屯村南，距县城28Km，行政辖区隶属大同市左云县。井田的地理坐标为：东经112°37′29″～112°39′47″3中十冶韩家洼一采区运输大巷北纬39°44′55″～39°46′26″。地面无建筑物，周边无采空区。井田形状呈多边形，南北宽约1.5km，东西长约3.3km，面积4.5212km2。第二节自然条件状况一、地形、地貌及水系本矿区属黄土高原平缓丘陵区，地表大面积被第四系黄土覆盖，地势较为平坦，黄土冲沟发育，呈树枝状展布。区内地形总体上东南高西北低，最高点位于井田东南部，高程为1565m，最低点位于井田西北部沟谷，高程为1470m，最大相对高差95m。本区属海河流域永定河水系桑干河北岸支系。周边最大河流为元子河，元子河主要支流酸茨河。元子河：分布于井田西部界外，发源于马道头、郭家坪、坡屋村一带，由东北向西南流经李石匠、增子坊、大马营等地，向南经兰花口、朔州平原汇入桑干河。该河为树枝状水系，在小京庄－带河呈“U”字形，河宽为2000-3000m，往下至增子房河床变窄呈“V”字形，河宽为100-300m。此河属季节性河流，夏季暴雨时有短暂洪流，流量很大，洪水淹没范围仅限于狭小的山区4中十冶韩家洼一采区运输大巷河谷中，枯水季节多干涸，局部地段有泉水出露呈细流。酸茨河：发源于井田北部界外的黄家山、山峡村一带，流经酸茨河村、增子房村汇入元子河。全长11km，汇水面积80km2，为间歇性河流，雨后有短暂洪水。第三节井田煤层地质构造及其他一、地质构造本井田位于大同煤田石炭—二叠纪煤田的中南部。总体形态为单斜构造，西北部走向近东西向，倾向北；东北部走向北西20°，倾向北东，倾角2-6°，一般4°。在井田西部22号煤层揭露5条正断层,落差为2-8m；在井田东部22号煤层揭露1条落差10m的正断层，对煤层的开采影响不大。井田内可采煤层共4层，现从上到下叙述如下：1.1、山4-2号煤层位于山西组中部，煤层厚度0.35-2.87m，平均1.37m。结构简单，含0-2层夹矸，为全井田赋存局部可采的较稳定煤层。顶板多为灰白色中细砂岩，底板为灰色细砂岩。1.2、19号煤层位于太原组上部，上距山4-2号煤层平均60.62m。煤层厚度0-4.27m，平均2.02m。煤层结构简单，含0-3层夹矸。井田大部分赋存并可采，为较稳定煤5中十冶韩家洼一采区运输大巷层。顶板为细砂岩，底板为砂质泥岩。1.3、22号煤层上距19煤层平均间距38.54ｍ。煤层厚度10.35-15.82m，平均11.78ｍ，含2-5层夹矸，结构较复杂。全井田分布，属稳定煤层。顶...
