邮储银行对账集中处理系统系统架构设计 计算机专业

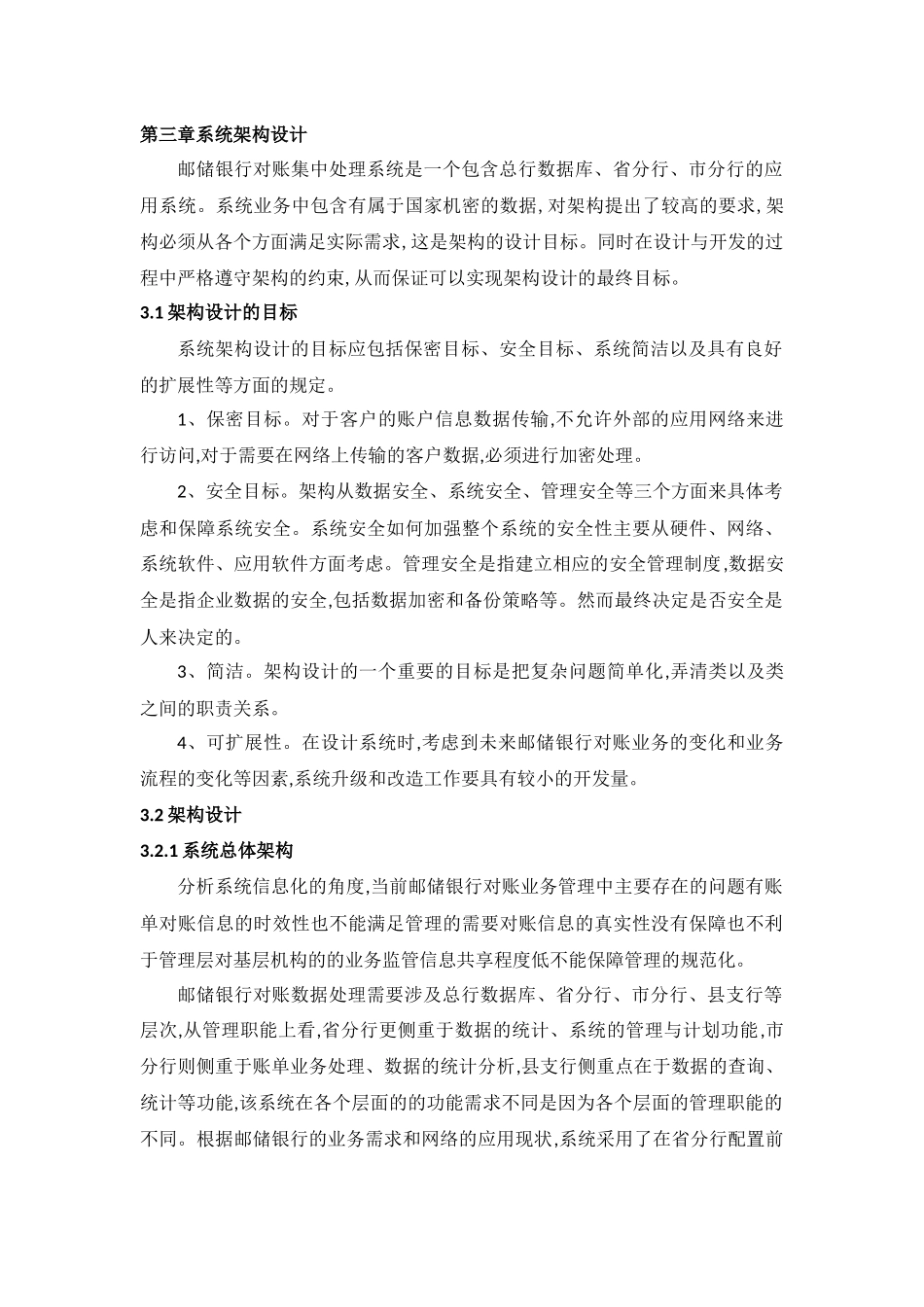

第三章系统架构设计邮储银行对账集中处理系统是一个包含总行数据库、省分行、市分行的应用系统。系统业务中包含有属于国家机密的数据,对架构提出了较高的要求,架构必须从各个方面满足实际需求,这是架构的设计目标。同时在设计与开发的过程中严格遵守架构的约束,从而保证可以实现架构设计的最终目标。3.1 架构设计的目标系统架构设计的目标应包括保密目标、安全目标、系统简洁以及具有良好的扩展性等方面的规定。1、保密目标。对于客户的账户信息数据传输,不允许外部的应用网络来进行访问,对于需要在网络上传输的客户数据,必须进行加密处理。2、安全目标。架构从数据安全、系统安全、管理安全等三个方面来具体考虑和保障系统安全。系统安全如何加强整个系统的安全性主要从硬件、网络、系统软件、应用软件方面考虑。管理安全是指建立相应的安全管理制度,数据安全是指企业数据的安全,包括数据加密和备份策略等。然而最终决定是否安全是人来决定的。3、简洁。架构设计的一个重要的目标是把复杂问题简单化,弄清类以及类之间的职责关系。4、可扩展性。在设计系统时,考虑到未来邮储银行对账业务的变化和业务流程的变化等因素,系统升级和改造工作要具有较小的开发量。3.2 架构设计3.2.1 系统总体架构分析系统信息化的角度,当前邮储银行对账业务管理中主要存在的问题有账单对账信息的时效性也不能满足管理的需要对账信息的真实性没有保障也不利于管理层对基层机构的的业务监管信息共享程度低不能保障管理的规范化。邮储银行对账数据处理需要涉及总行数据库、省分行、市分行、县支行等层次,从管理职能上看,省分行更侧重于数据的统计、系统的管理与计划功能,市分行则侧重于账单业务处理、数据的统计分析,县支行侧重点在于数据的查询、统计等功能,该系统在各个层面的的功能需求不同是因为各个层面的管理职能的不同。根据邮储银行的业务需求和网络的应用现状,系统采用了在省分行配置前置机以提取总行数据库中的数据的操作模式,市分行配置中心服务器安装系统数据库并存放客户印鉴,并安装系统客户端来完成账单处理的各项功能。综合上述原因,再结合邮储银行对账集中处理系统的特点,最终系统采用“集中式”的架构,此应用架构可以保证原始数据也可以实现跨层次的共享,同时保证系统内各机构的基础数据是统一的,这样数据标准化和数据不对称的问题可以解决,这样既能满足管理行集中管理的需要,又能实现基层行实时业务处理的需要。系统整体架构图如图 4-1 所示。
