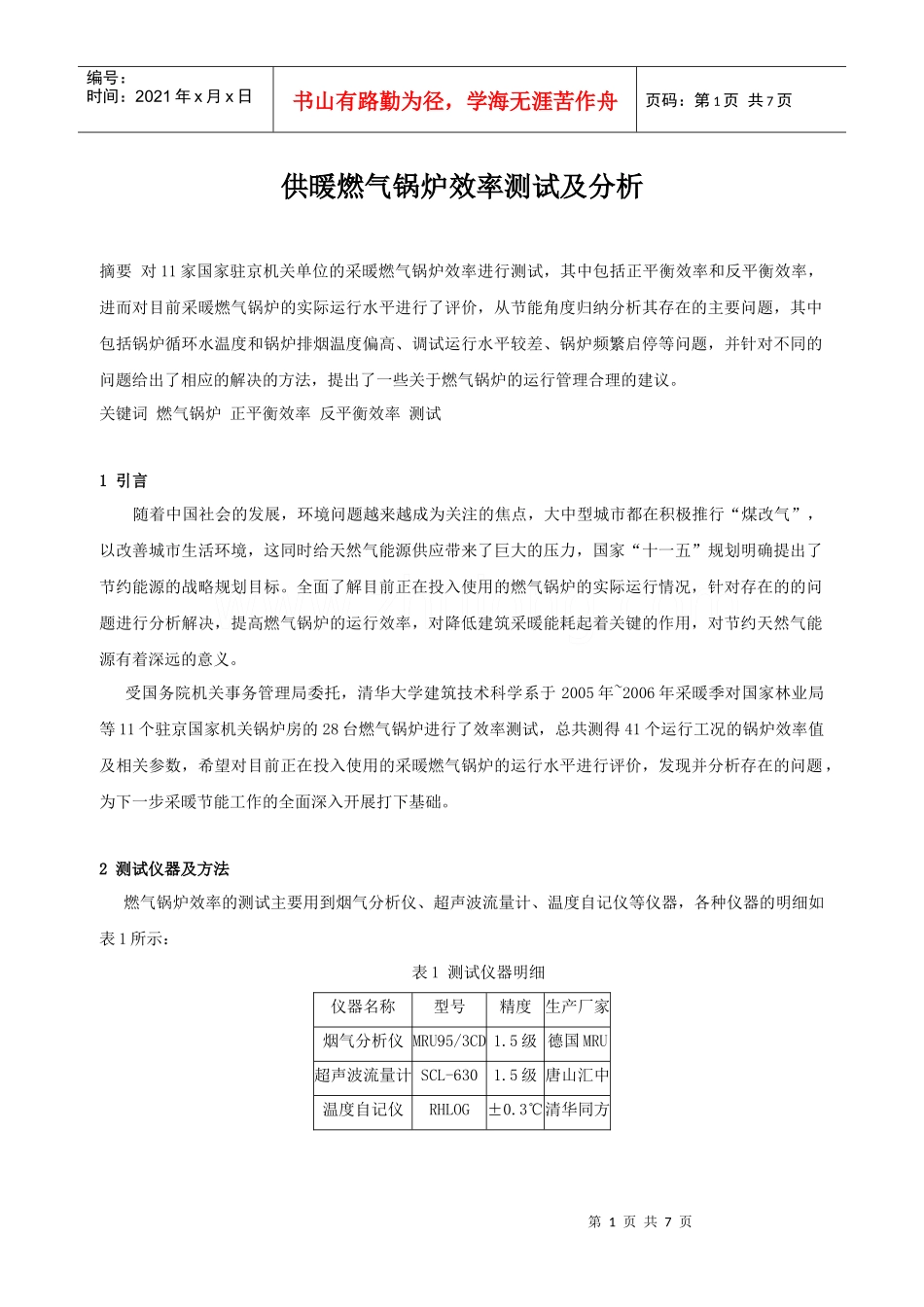

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页供暖燃气锅炉效率测试及分析摘要对11家国家驻京机关单位的采暖燃气锅炉效率进行测试，其中包括正平衡效率和反平衡效率，进而对目前采暖燃气锅炉的实际运行水平进行了评价，从节能角度归纳分析其存在的主要问题，其中包括锅炉循环水温度和锅炉排烟温度偏高、调试运行水平较差、锅炉频繁启停等问题，并针对不同的问题给出了相应的解决的方法，提出了一些关于燃气锅炉的运行管理合理的建议。关键词燃气锅炉正平衡效率反平衡效率测试1引言随着中国社会的发展，环境问题越来越成为关注的焦点，大中型城市都在积极推行“煤改气”，以改善城市生活环境，这同时给天然气能源供应带来了巨大的压力，国家“十一五”规划明确提出了节约能源的战略规划目标。全面了解目前正在投入使用的燃气锅炉的实际运行情况，针对存在的的问题进行分析解决，提高燃气锅炉的运行效率，对降低建筑采暖能耗起着关键的作用，对节约天然气能源有着深远的意义。受国务院机关事务管理局委托，清华大学建筑技术科学系于2005年~2006年采暖季对国家林业局等11个驻京国家机关锅炉房的28台燃气锅炉进行了效率测试，总共测得41个运行工况的锅炉效率值及相关参数，希望对目前正在投入使用的采暖燃气锅炉的运行水平进行评价，发现并分析存在的问题，为下一步采暖节能工作的全面深入开展打下基础。2测试仪器及方法燃气锅炉效率的测试主要用到烟气分析仪、超声波流量计、温度自记仪等仪器，各种仪器的明细如表1所示：表1测试仪器明细仪器名称型号精度生产厂家烟气分析仪MRU95/3CD1.5级德国MRU超声波流量计SCL-6301.5级唐山汇中温度自记仪RHLOG±0.3℃清华同方第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页燃气流量以每个锅炉各自配备的燃气流量计为准。根据温度自记仪和压力表分别可以得到锅炉进出水温度和压力，从而确定锅炉进出水的焓差，并应用超声波流量计得到相应的锅炉循环水流量，进而得出锅炉出力；同时读取燃气表的流量，从而可以得到锅炉的输入热量；锅炉出力与相应时间内输入热量相除便得出锅炉的正平衡效率数值。根据烟气分析仪测得烟气中O2、CO2、CO、SO2、NOx含量，排烟温度值和空气过量系数，依据相关手册计算得出锅炉的反平衡效率数值。3测试结果及问题分析测试的28台燃气锅炉41个运行工况的部分参数及锅炉效率值如表2所示。通过表中列出的测试结果和现场测试了解，将目前燃气锅炉实际运行状况以及存在的主要问题归纳分析如下：表2部分锅炉测试参数及锅炉效率值锅炉房编号锅炉编号锅炉容量MW状态锅炉进水温度℃进出水温差℃过量空气系数排烟温度℃正平衡效率%反平衡效率%1#1#4.2比例49.023.51.35117.383.593.32#7.0比例46.020.01.61101.592.893.43#2.8比例49.019.81.28125.986.993.24#2.8比例48.221.71.29120.579.793.42#1#2.5——5.91.5278.0—94.72#2.5—43.15.91.6780.289.294.73#1#1.4大火45.523.91.48151.485.390.4小火48.211.23.05122.082.384.02#1.4大火46.220.21.29147.583.091.8小火50.49.61.83123.878.790.53#2.8大火44.717.81.76140.686.489.7小火43.810.11.97121.085.890.34#1#1.4大火39.117.51.43190.372.888.3中火——CO超标（4000ppm）小火38.49.61.27128.973.892.73#4.2大火39.421.01.37193.683.088.3中火39.115.01.46159.984.789.75#1#4.2大火43.621.11.01153.489.292.5小火57.814.7——97.5—2#4.2大火46.520.71.11159.192.692.7小火——1.28136.9—92.53#4.2大火45.420.51.03171.390.492.6小火56.515.9CO超标135.698.3—第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页4#4.2大火45.220.41.08154.887.793.0小火55.914.8CO超标127.891.8—6#1#1.4—50.428.91.13152.590.592.52#1.4—57.632.31.14149.865.992.63#1.4—57.615.9CO超标154.577.0—7#1#1.4大火54.516.91.44139.079.191.5小火53.712.51.56106.281.193.22#2.8—60.813.23.02103.085.487.98#2#1.4比例41.614.31.1961.698.296.75#4.2比例44.210.61....
