初学家电维修知识要点VIP免费

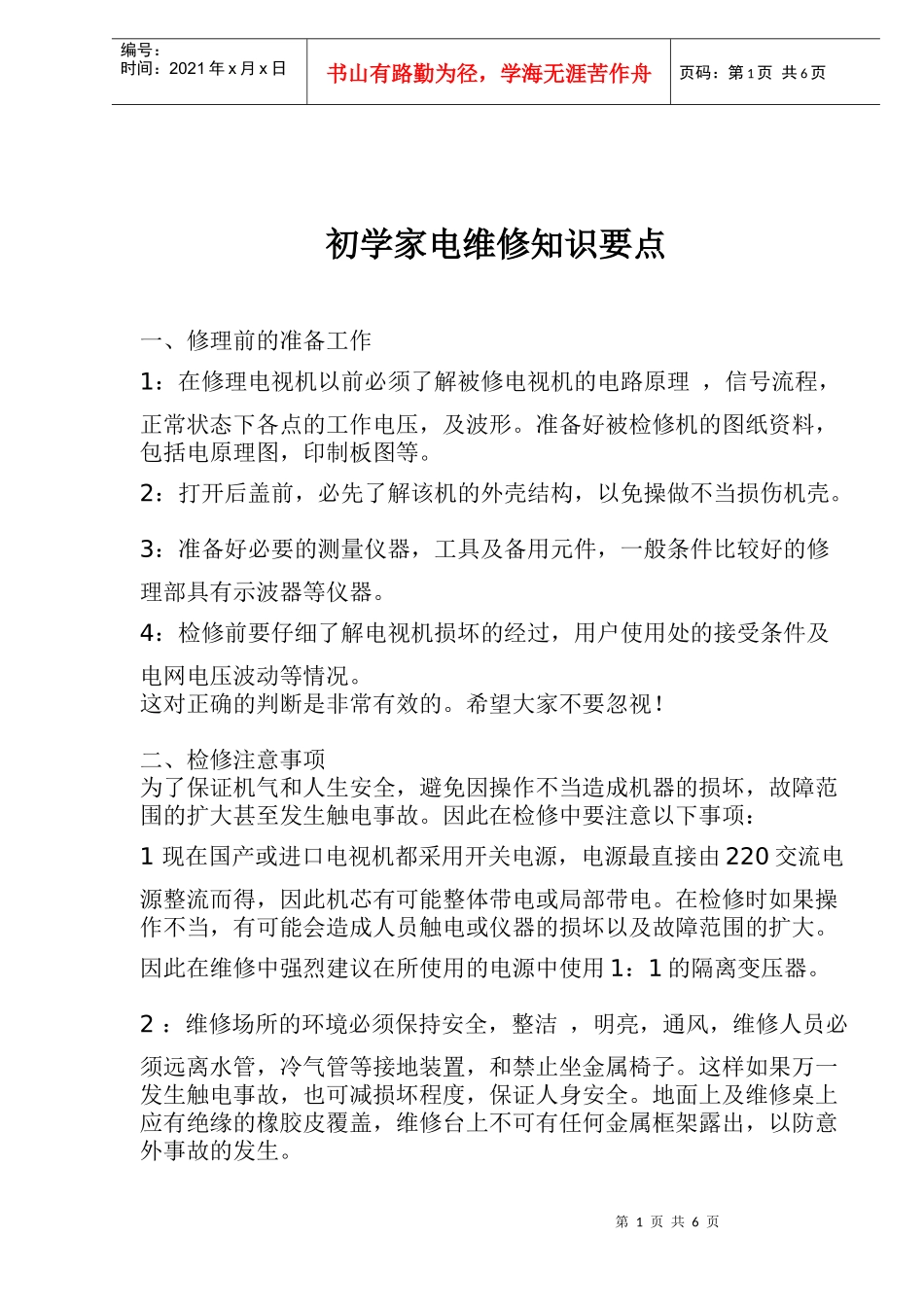

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页初学家电维修知识要点一、修理前的准备工作1：在修理电视机以前必须了解被修电视机的电路原理，信号流程，正常状态下各点的工作电压，及波形。准备好被检修机的图纸资料，包括电原理图，印制板图等。2：打开后盖前，必先了解该机的外壳结构，以免操做不当损伤机壳。3：准备好必要的测量仪器，工具及备用元件，一般条件比较好的修理部具有示波器等仪器。4：检修前要仔细了解电视机损坏的经过，用户使用处的接受条件及电网电压波动等情况。这对正确的判断是非常有效的。希望大家不要忽视！二、检修注意事项为了保证机气和人生安全，避免因操作不当造成机器的损坏，故障范围的扩大甚至发生触电事故。因此在检修中要注意以下事项：1现在国产或进口电视机都采用开关电源，电源最直接由220交流电源整流而得，因此机芯有可能整体带电或局部带电。在检修时如果操作不当，有可能会造成人员触电或仪器的损坏以及故障范围的扩大。因此在维修中强烈建议在所使用的电源中使用1：1的隔离变压器。2：维修场所的环境必须保持安全，整洁，明亮，通风，维修人员必须远离水管，冷气管等接地装置，和禁止坐金属椅子。这样如果万一发生触电事故，也可减损坏程度，保证人身安全。地面上及维修桌上应有绝缘的橡胶皮覆盖，维修台上不可有任何金属框架露出，以防意外事故的发生。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页3：检修电视机内部电路时，必须把电视机和外部电源断开，把测试仪器指针（如示波器指针或万用表表针）的接地线与电视机的地线接好，然后通电，再用“高电位”探针接到测试，这样可是预防短路和触电。4：要装卸，挪动或处理显象管时必须戴上不碎玻璃做的护目镜，不戴护目镜的人员不要接近显象管。处理显象管期间人体尽量离显象管远些，因为显象管是有爆炸性的器件，装卸，挪动或处理时都应该特别小心。当需要把显象管从机壳内拿出时，应该先切断电源，拔除高压帽及显象管坐，再用起子把显象管高压对外面的导电敷层进行放电之后，用粘接带（最好是绑带型，带宽19MM左右）卷绕显象管颈部，以便固定偏转线圈，然后用一只手托住荧光屏，慢慢的取出。5：当把电视机底板（印刷电路板）拔出来检查各点电压时，应把印刷电路板用绝缘材料托起。以防与维修台上的东西接触发生短路。6：不可以随意用大容量保险丝代换小容量保险丝，在查明故障原因之前，不可随意更换保险丝，以免故障扩大损坏其他元件。7：更换元件时一定要切断电源。8：当屏幕只出现一个亮点或一条亮线时，应将亮度调小以免损坏荧光粉。9：检修人员在未弄清之前，不可随意调整机内各微调元件，变动机内连线，尤其是中压和高压部分连线，以免调乱或引起干扰和电路不稳定。10：在更换高，中频回路电容时，应保持它与相连回路的线路位置和元件参数不便。三、故障检修的一般顺序1：首先仔细观察机内有没有故障痕迹如电容爆裂及漏液，有没有烧焦的原件，保险丝是否完好，机板有没有断裂，焊点有没有裂纹等。2：从各方面观察故障现象，调节机子上的旋钮按键，观察机器的故第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页障变化。3：根据故障现象初步判断故障部位。4：检查故障电路，逐步缩小故障范围。5：找出故障原件。6：更换故障原件。7：对于可有疑问的可调节原件一定要更换。8：修复后的机器还需仔细观察，看还有没有隐藏的故障，特别别要检查机器的供电情况。这是大多数反修机的症结所在四、故障检修步骤彩色图象是否正常，表现在光栅，黑白图象，彩色几个方面。而黑白图象和彩色之间往往又有一定的联系。有些黑白图象故障往往会影响到图象彩色，或图象彩色发生变化，例如：亮度信号丢失造成图象模糊，暗淡，色调异常。这是黑白图象不正常引起彩色不正常，只要把黑白图象的故障排除，图象彩色也就自然正常了。因此在检修故障时，要有一定的步骤。这样才能避免走弯路。故障检修的最佳步骤应是：光栅——黑白图象——彩色图象——伴音1：先检修光...
