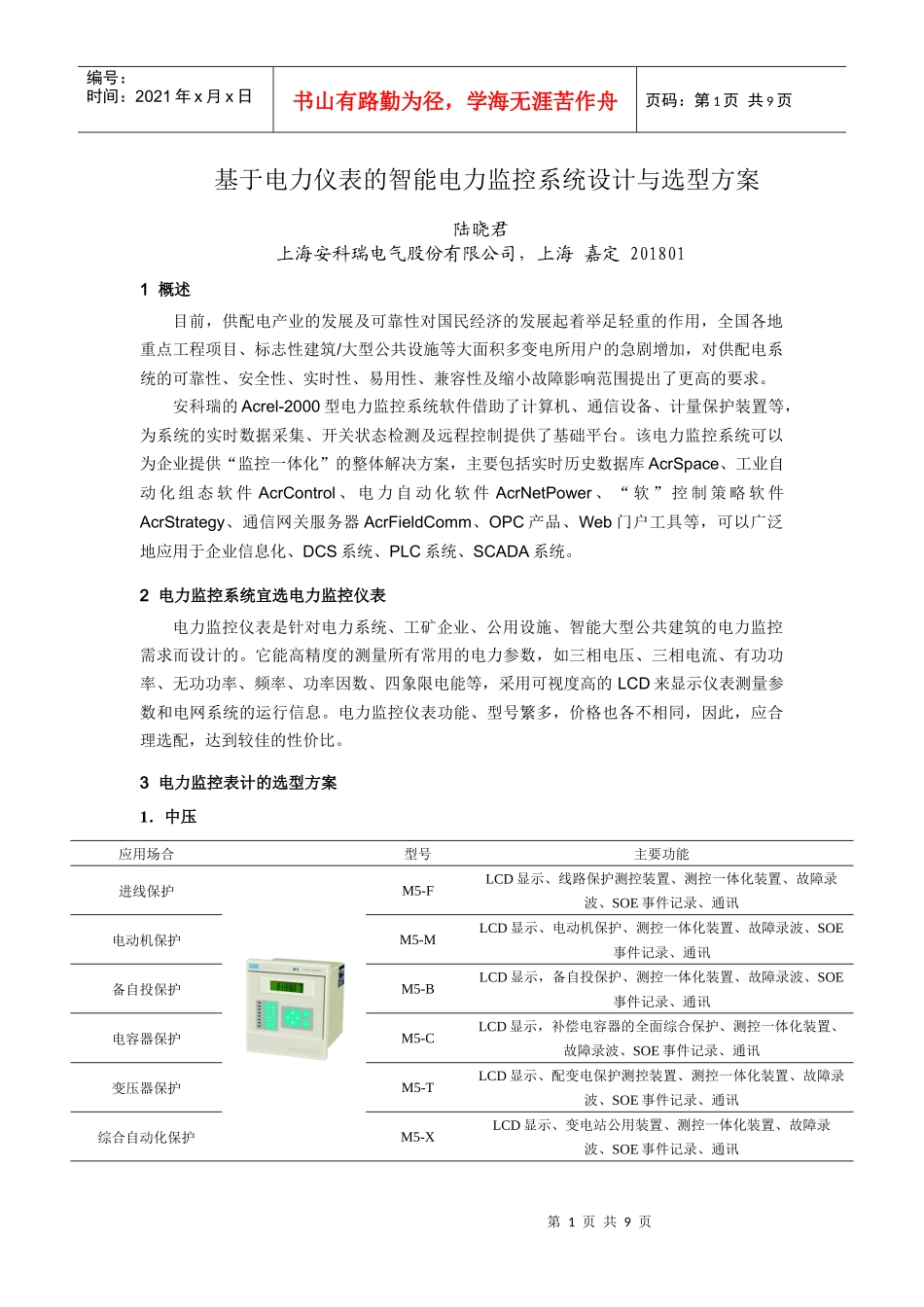

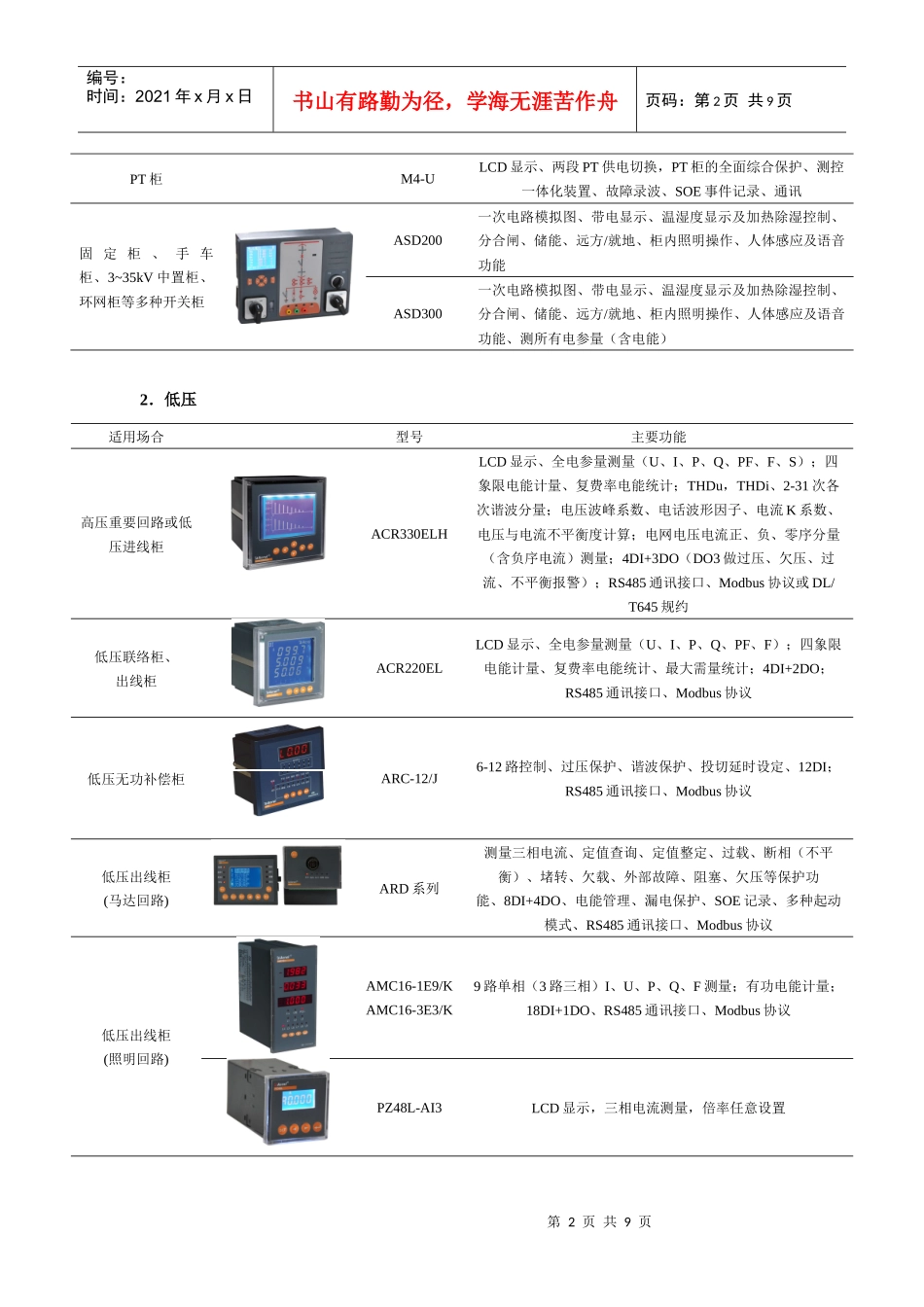

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页基于电力仪表的智能电力监控系统设计与选型方案陆晓君上海安科瑞电气股份有限公司，上海嘉定2018011概述目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用，全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的急剧增加，对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。安科瑞的Acrel-2000型电力监控系统软件借助了计算机、通信设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台。该电力监控系统可以为企业提供“监控一体化”的整体解决方案，主要包括实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower、“软”控制策略软件AcrStrategy、通信网关服务器AcrFieldComm、OPC产品、Web门户工具等，可以广泛地应用于企业信息化、DCS系统、PLC系统、SCADA系统。2电力监控系统宜选电力监控仪表电力监控仪表是针对电力系统、工矿企业、公用设施、智能大型公共建筑的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等，采用可视度高的LCD来显示仪表测量参数和电网系统的运行信息。电力监控仪表功能、型号繁多，价格也各不相同，因此，应合理选配，达到较佳的性价比。3电力监控表计的选型方案1．中压应用场合型号主要功能进线保护M5-FLCD显示、线路保护测控装置、测控一体化装置、故障录波、SOE事件记录、通讯电动机保护M5-MLCD显示、电动机保护、测控一体化装置、故障录波、SOE事件记录、通讯备自投保护M5-BLCD显示，备自投保护、测控一体化装置、故障录波、SOE事件记录、通讯电容器保护M5-CLCD显示，补偿电容器的全面综合保护、测控一体化装置、故障录波、SOE事件记录、通讯变压器保护M5-TLCD显示、配变电保护测控装置、测控一体化装置、故障录波、SOE事件记录、通讯综合自动化保护M5-XLCD显示、变电站公用装置、测控一体化装置、故障录波、SOE事件记录、通讯第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页PT柜M4-ULCD显示、两段PT供电切换，PT柜的全面综合保护、测控一体化装置、故障录波、SOE事件记录、通讯固定柜、手车柜、3~35kV中置柜、环网柜等多种开关柜ASD200一次电路模拟图、带电显示、温湿度显示及加热除湿控制、分合闸、储能、远方/就地、柜内照明操作、人体感应及语音功能ASD300一次电路模拟图、带电显示、温湿度显示及加热除湿控制、分合闸、储能、远方/就地、柜内照明操作、人体感应及语音功能、测所有电参量（含电能）2．低压适用场合型号主要功能高压重要回路或低压进线柜ACR330ELHLCD显示、全电参量测量（U、I、P、Q、PF、F、S）；四象限电能计量、复费率电能统计；THDu，THDi、2-31次各次谐波分量；电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算；电网电压电流正、负、零序分量（含负序电流）测量；4DI+3DO（DO3做过压、欠压、过流、不平衡报警）；RS485通讯接口、Modbus协议或DL/T645规约低压联络柜、出线柜ACR220ELLCD显示、全电参量测量（U、I、P、Q、PF、F）；四象限电能计量、复费率电能统计、最大需量统计；4DI+2DO；RS485通讯接口、Modbus协议低压无功补偿柜ARC-12/J6-12路控制、过压保护、谐波保护、投切延时设定、12DI；RS485通讯接口、Modbus协议低压出线柜(马达回路)ARD系列测量三相电流、定值查询、定值整定、过载、断相（不平衡）、堵转、欠载、外部故障、阻塞、欠压等保护功能、8DI+4DO、电能管理、漏电保护、SOE记录、多种起动模式、RS485通讯接口、Modbus协议低压出线柜(照明回路)AMC16-1E9/KAMC16-3E3/K9路单相（3路三相）I、U、P、Q、F测量；有功电能计量；18DI+1DO、RS485通讯接口、Modbus协议PZ48L-AI3LCD显示，三相电流测量，倍率任意设置第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页动力柜PZ96L-AI3/...
