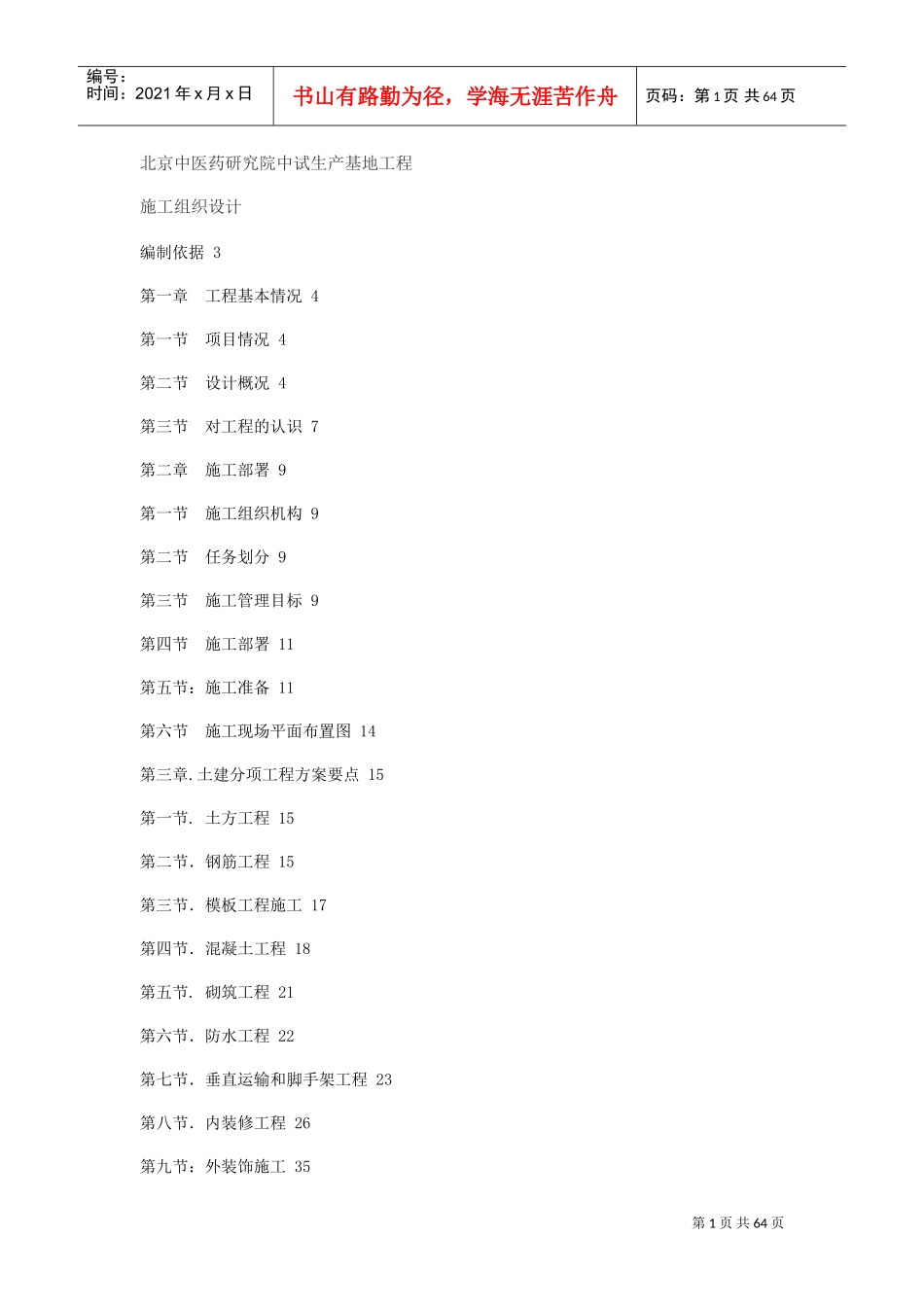

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页北京中医药研究院中试生产基地工程施工组织设计编制依据3第一章工程基本情况4第一节项目情况4第二节设计概况4第三节对工程的认识7第二章施工部署9第一节施工组织机构9第二节任务划分9第三节施工管理目标9第四节施工部署11第五节：施工准备11第六节施工现场平面布置图14第三章.土建分项工程方案要点15第一节.土方工程15第二节．钢筋工程15第三节．模板工程施工17第四节．混凝土工程18第五节.砌筑工程21第六节．防水工程22第七节．垂直运输和脚手架工程23第八节．内装修工程26第九节：外装饰施工35第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页第十节．季节性施工38第四章：施工管理措施40第一节.文明施工管理40第二节.环境保护44第三节.安全生产45第四节.消防工作51第五节.保证工期措施54第六节.质量管理56第七节、材料节约措施61编制依据本施工组织设计主要依据以下有关文件及资料进行编制：1.本工程招标文件及其招标要求；2.施工图纸及相关标准图集；3.国家现行实施的有关施工规范，规程及检验评定标准；4.建设部颁发的《建设工程质量管理条例》；5.北京市建筑施工现场安全防护基本标准；6.北京市建设工程现场管理基本标准；7.北京市建设工程现场管理环境保护工作基本标准；8.北京市建设工程施工现场保卫工作基本标准；9.其它北京市有关质量安全管理文件通知要求；10.我公司质量体系文件和环境/职业健康安全体系保证手册；第一章工程基本情况第一节项目情况工程名称：北京中医药研究院中试生产基地提取车间、综合制剂车间、固体口服制剂车间工第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页程地点：顺义区北石槽村建设单位：北京中医药研究院设计单位：北京总兴建筑设计所第二节设计概况1.建筑设计1.1工程总建筑面积提取车间建筑面积1702.54m2，综合制剂车间2394.82m2，固体口服制剂车间2684.44m2。1.2建筑层数和标高提取车间：单层。檐高9.6米，局部15.6米。综合制剂车间：单层。檐高7.6米。固体口服制剂车间：单层。檐高8.6米。1.3内装修做法:本工程内装修主要做法：提取车间：非洁净区楼地面主要为水泥砂浆地面，不发火水泥地面。内墙为水泥砂浆和防火型乳胶漆墙面。顶棚水泥砂浆。洁净区楼地面主要为环氧地面漆自流平。内墙彩钢板墙面。顶棚彩钢板吊顶。综合制剂车间：非洁净区楼地面主要为水泥砂浆地面。内墙为水泥砂浆。顶棚为纸面石膏板。洁净区楼地面主要为环氧地面漆自流平和不发火水泥地面。内墙彩钢板墙面。顶棚彩钢板吊顶。固体口服制剂车间：非洁净区楼地面主要为水泥砂浆地面。内墙为水泥砂浆。顶棚为水泥砂浆。第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页洁净区楼地面主要为环氧地面漆自流平和不发火水泥地面。内墙彩钢板墙面。顶棚彩钢板吊顶。1.4外装修做法:本工程外装饰采用外墙涂料。门窗：非洁净区外窗采用白色塑钢窗淡、蓝色玻璃幕，门为木门（涂刷油漆、驼灰色）、安全门、防爆门、洁净门、连锁门。1.5屋面和厕浴间防水：本工程屋面防水等级为Ⅱ级，采用SBS改性沥青防水卷材与SBS改性防水涂料组合，卫生间等用水房间防水均采用1.5mm厚聚氨酯涂膜防水。2.结构设计2.1结构形式：本工程为现浇钢筋砼框架结构。建筑场地类别为Ⅲ类，地基持力层为②层粉砂新近沉积层，地基承载力标准值140Kpa。2.2结构抗震等级和抗震烈度：框架抗震设防裂度为8度，抗震等级为二级。2.3基础埋深：基础形式独立柱基，基础埋深-1.80m，无地下水。2.4砼强度等级：提取车间：垫层为C15；柱基、地梁为C30；梁、板为C30、柱为C35；综合制剂车间：垫层为C15；柱基、地梁为C30；梁、板为C25、柱为C30；固体口服制剂车间：垫层为C15；柱基、地梁为C30；梁、板为C25、柱为C30；2.5钢筋：钢筋：φ-HPB235级钢，Φ-HRB335级钢、钢板为HPB235级钢焊条：HP235级钢、HPB235级钢与HRB335级钢焊接-E43型焊条，第5页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
