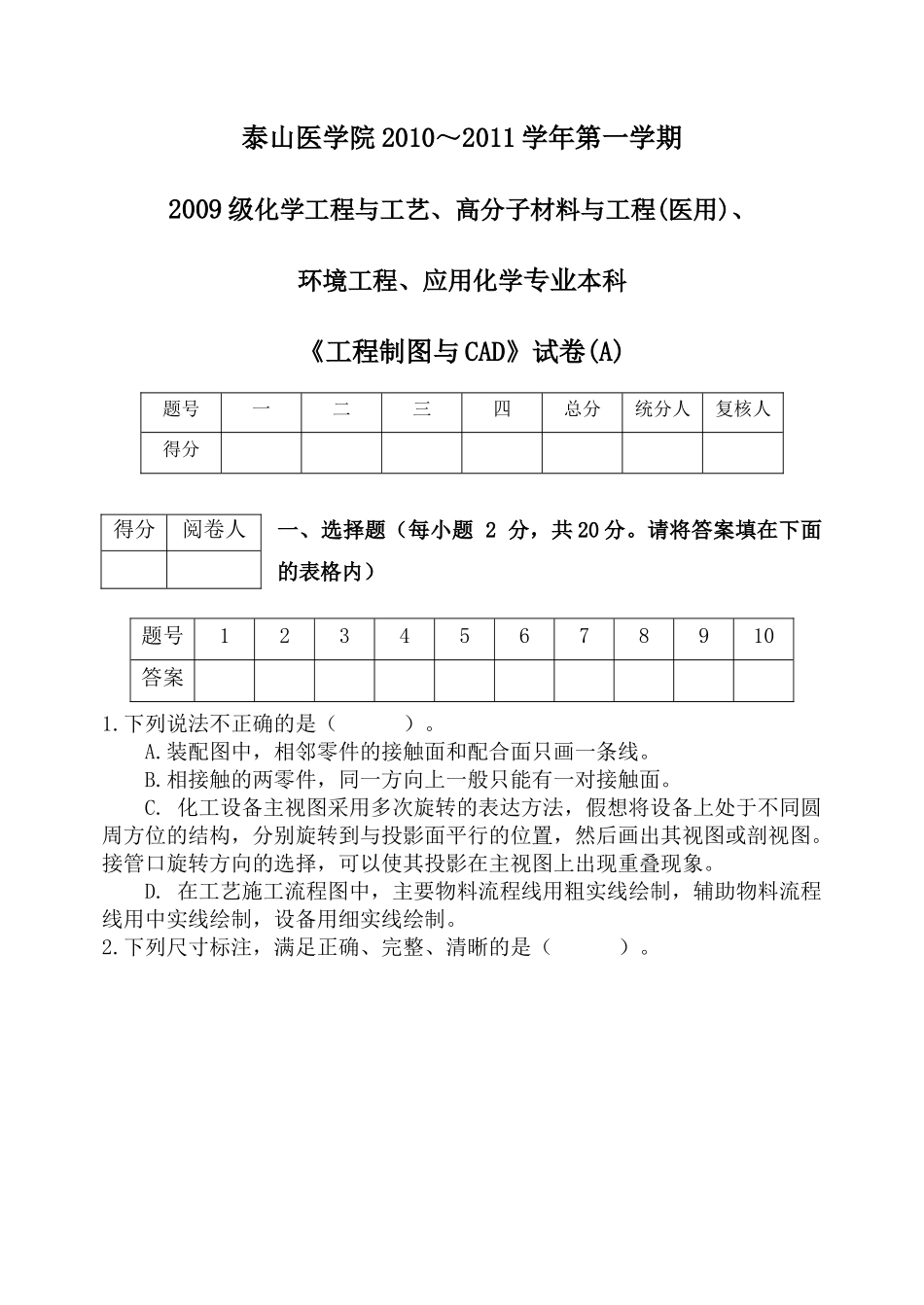

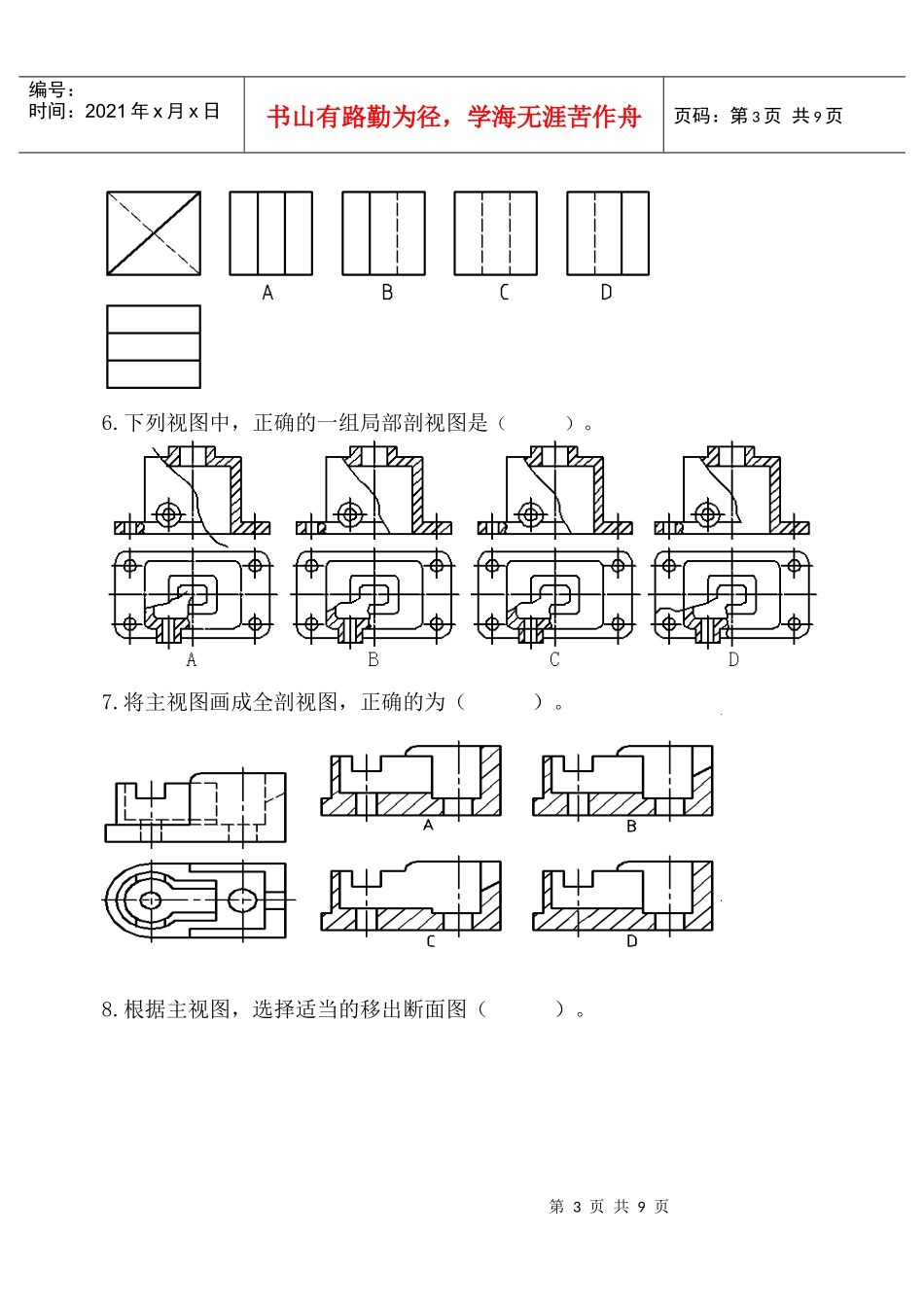

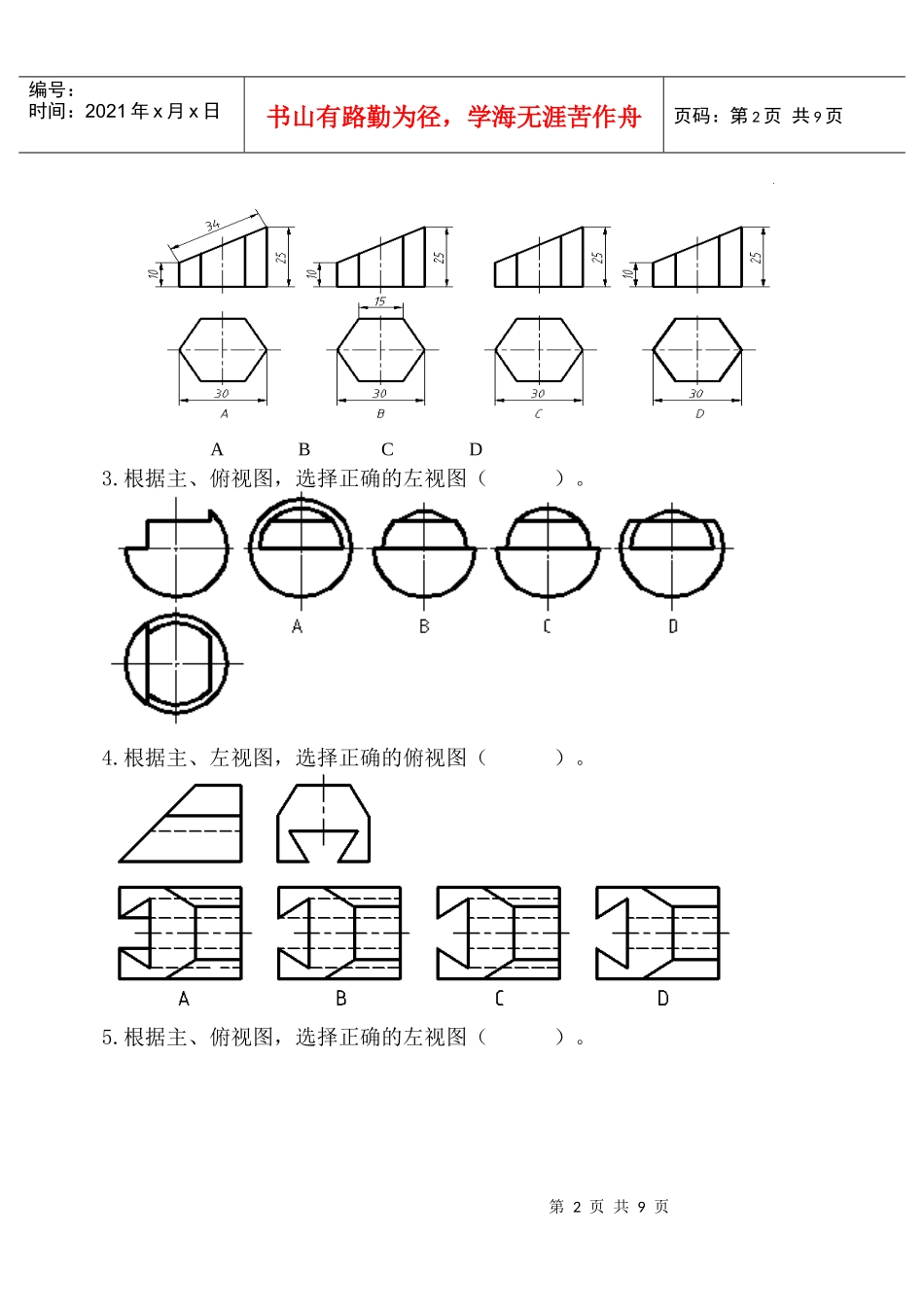

泰山医学院2010～2011学年第一学期2009级化学工程与工艺、高分子材料与工程(医用)、环境工程、应用化学专业本科《工程制图与CAD》试卷(A)题号一二三四总分统分人复核人得分一、选择题（每小题2分，共20分。请将答案填在下面的表格内）1.下列说法不正确的是（）。A.装配图中，相邻零件的接触面和配合面只画一条线。B.相接触的两零件，同一方向上一般只能有一对接触面。C.化工设备主视图采用多次旋转的表达方法，假想将设备上处于不同圆周方位的结构，分别旋转到与投影面平行的位置，然后画出其视图或剖视图。接管口旋转方向的选择，可以使其投影在主视图上出现重叠现象。D.在工艺施工流程图中，主要物料流程线用粗实线绘制，辅助物料流程线用中实线绘制，设备用细实线绘制。2.下列尺寸标注，满足正确、完整、清晰的是（）。得分阅卷人题号12345678910答案第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页ABCD3.根据主、俯视图，选择正确的左视图（）。4.根据主、左视图，选择正确的俯视图（）。5.根据主、俯视图，选择正确的左视图（）。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页6.下列视图中，正确的一组局部剖视图是（）。7.将主视图画成全剖视图，正确的为（）。8.根据主视图，选择适当的移出断面图（）。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页9.下列螺柱连接画法正确的是（）。10.下列键连接画法正确的是（）。二、补画视图中的漏线（第1题2分，第2、3题3分，共8分）得分阅卷人第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页三、作图题（第1题8分，第2、3、4、6题10分，第5题16分，共64分）1.根据组合体的主、左视图，补画俯视图。2.根据组合体的俯、左视图，补画主视图。3.在指定位置画出半剖的主视图。得分阅卷人第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页4.用阶梯剖的方法把主视图画成全剖视图。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页5.根据立体图，选用合适的表达方案表达机件（作图比例1：1）。第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页6.用组合剖切的方法把主视图画成全剖视图。四、阅读零件图，回答问题。（第1、2、5题1分，第3题3分，第4题2分，共8分）1.此零件为箱体类零件，结构复杂，而且加工位置多变，主视图尽量按_________位置放置，以最能反映主要结构的形状特征，以及各组成部分相互位置关系的视图作为主视图。2.此零件最光滑的表面，Ra的上限值为_________um。3.φ80K7，其上偏为0.009，其下偏为－0.021，孔的基本偏差的代号为______，标准公差等级为______级，标准公差数值为________mm。4.此零件长度方向的主要尺寸基准别为主体圆柱的任一端面，宽度方向的主要尺寸基准为____________________，高度方向的主要尺寸基准为___________________。5.6XM8表示个均匀分布的普通螺纹孔，其公称直径为。得分阅卷人第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页
