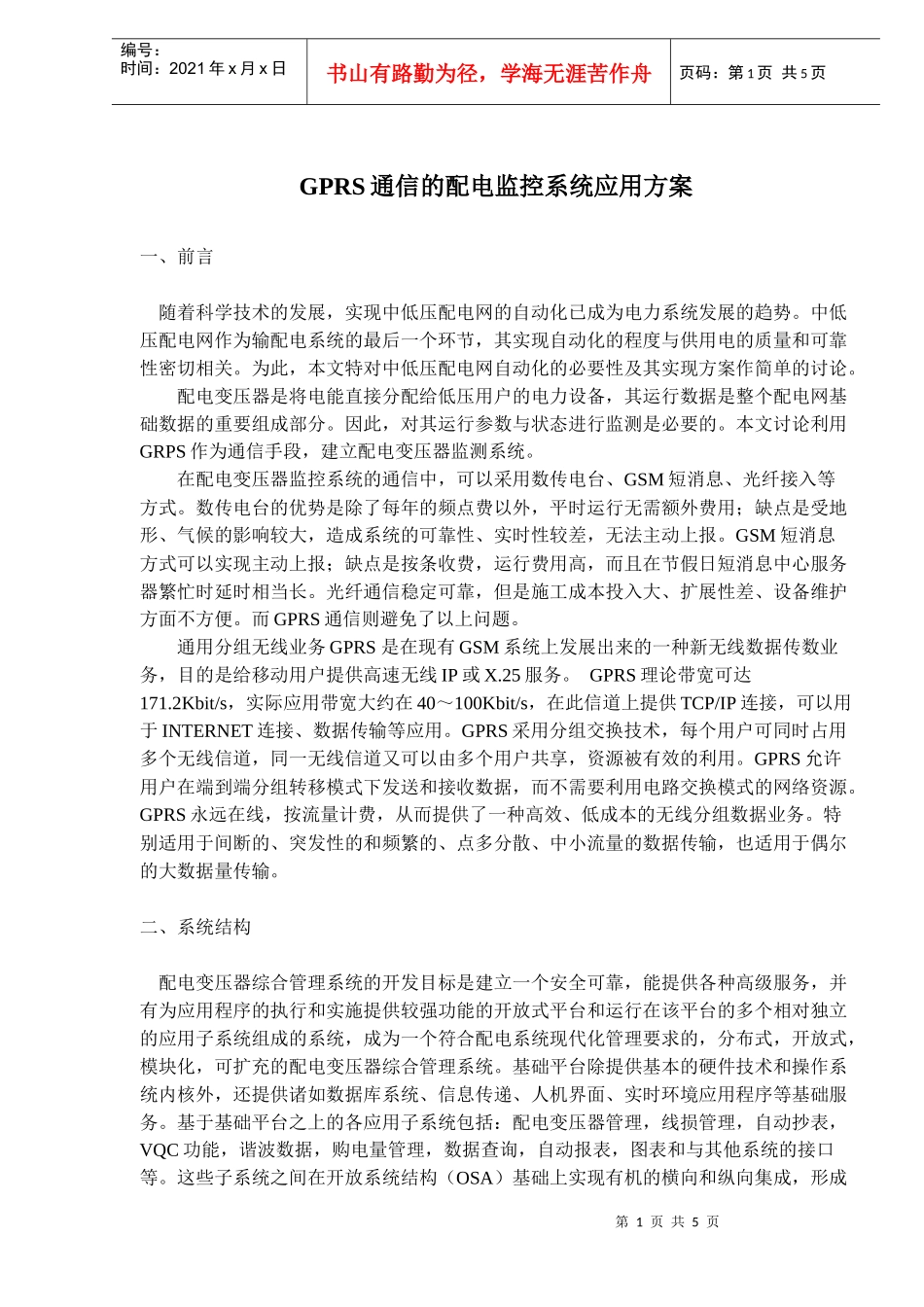

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页GPRS通信的配电监控系统应用方案一、前言随着科学技术的发展，实现中低压配电网的自动化已成为电力系统发展的趋势。中低压配电网作为输配电系统的最后一个环节，其实现自动化的程度与供用电的质量和可靠性密切相关。为此，本文特对中低压配电网自动化的必要性及其实现方案作简单的讨论。配电变压器是将电能直接分配给低压用户的电力设备，其运行数据是整个配电网基础数据的重要组成部分。因此，对其运行参数与状态进行监测是必要的。本文讨论利用GRPS作为通信手段，建立配电变压器监测系统。在配电变压器监控系统的通信中，可以采用数传电台、GSM短消息、光纤接入等方式。数传电台的优势是除了每年的频点费以外，平时运行无需额外费用；缺点是受地形、气候的影响较大，造成系统的可靠性、实时性较差，无法主动上报。GSM短消息方式可以实现主动上报；缺点是按条收费，运行费用高，而且在节假日短消息中心服务器繁忙时延时相当长。光纤通信稳定可靠，但是施工成本投入大、扩展性差、设备维护方面不方便。而GPRS通信则避免了以上问题。通用分组无线业务GPRS是在现有GSM系统上发展出来的一种新无线数据传数业务，目的是给移动用户提供高速无线IP或X.25服务。GPRS理论带宽可达171.2Kbit/s，实际应用带宽大约在40～100Kbit/s，在此信道上提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。GPRS采用分组交换技术，每个用户可同时占用多个无线信道，同一无线信道又可以由多个用户共享，资源被有效的利用。GPRS允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源。GPRS永远在线，按流量计费，从而提供了一种高效、低成本的无线分组数据业务。特别适用于间断的、突发性的和频繁的、点多分散、中小流量的数据传输，也适用于偶尔的大数据量传输。二、系统结构配电变压器综合管理系统的开发目标是建立一个安全可靠，能提供各种高级服务，并有为应用程序的执行和实施提供较强功能的开放式平台和运行在该平台的多个相对独立的应用子系统组成的系统，成为一个符合配电系统现代化管理要求的，分布式，开放式，模块化，可扩充的配电变压器综合管理系统。基础平台除提供基本的硬件技术和操作系统内核外，还提供诸如数据库系统、信息传递、人机界面、实时环境应用程序等基础服务。基于基础平台之上的各应用子系统包括：配电变压器管理，线损管理，自动抄表，VQC功能，谐波数据，购电量管理，数据查询，自动报表，图表和与其他系统的接口等。这些子系统之间在开放系统结构（OSA）基础上实现有机的横向和纵向集成，形成第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页一个完整的配电变压器综合管理信息系统。GPRS配电变压器监控系统的网络架构如下图所示，系统分为四个部分，分别是监控中心主站、网络代理服务器、GPRS数据传输终端、监控终端设备。主站主要完成人机交互工作；网络代理服务器主要负责网络数据链路建立和数据收发的透明中转；GPRS数据传输终端完成信息的上送与下发；监控终端设备主要完成数字量与模拟量的采集。三、监控终端该监测系统采用的配电综合监测仪是根据电力需求侧管理技术要求和配变负荷监测相关标准设计、制造的一种高科技产品。它采用高精度数字采样处理技术，集数据采集、显示、存储、通讯等多功能于一体，并可通过后台软件将储存记录的数据以图表或报表的形式显示、打印和分析。其科技领先，功能强大、可靠性高，可广泛应用于配电自动化系统的监测。其主要功能有：A、基本测量参数：三相电压、电流、频率、有功功率、无功功率、功率因数、四象限电能、环境温度等九类，三十多个参数。B、额定技术参数额定电压Un：100V额定电流In：5A额定频率Fn：50HzC、测量准确度电压/电流/频率：0.2级功率因数/有功功率/无功功率：0.5级有功电量/无功电量：1.0级D、内置闪存容量存储容量：1024k字节，可实现连续84日用电数据记录（每15分钟记录一次）第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，...
