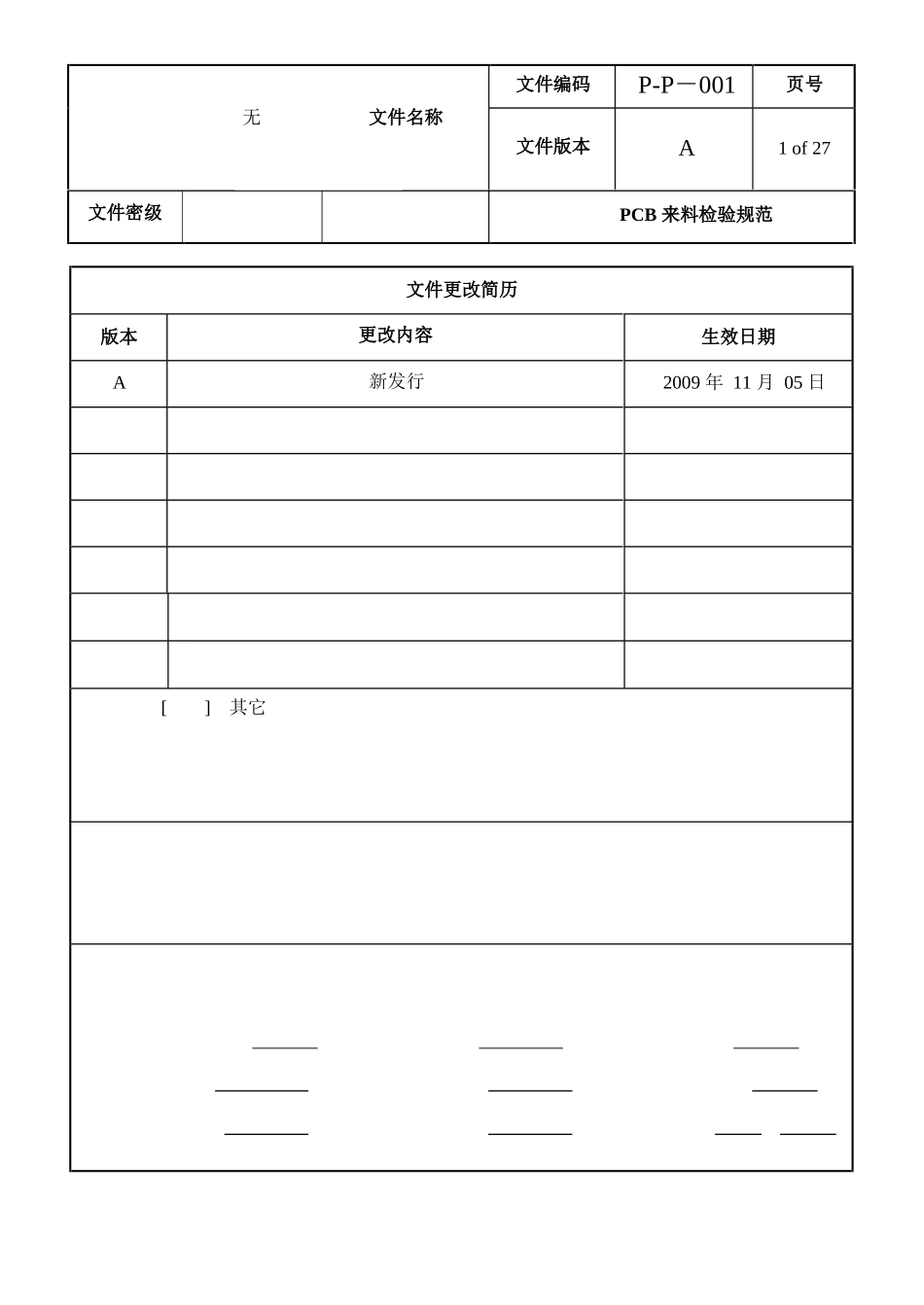

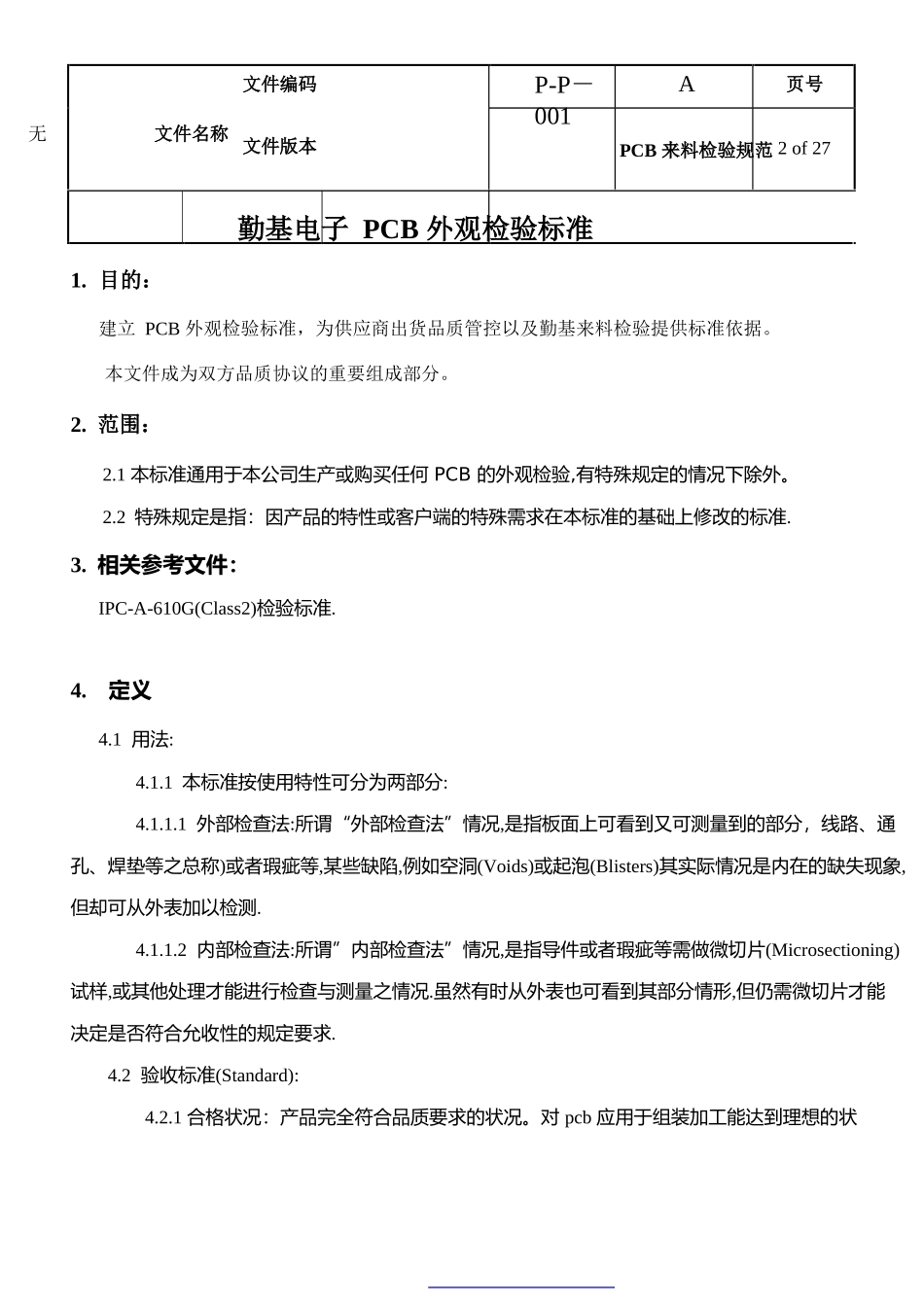

文件密级无文件名称文件编码文件版本P-P－001APCB来料检验规范页号1of27版本A文件更改简历更改内容新发行生效日期2009年11月05日[]其它无文件名称文件编码文件版本P-P－001APCB来料检验规范页号2of271.目的：勤基电子PCB外观检验标准建立PCB外观检验标准，为供应商出货品质管控以及勤基来料检验提供标准依据。本文件成为双方品质协议的重要组成部分。2.范围：2.1本标准通用于本公司生产或购买任何PCB的外观检验,有特殊规定的情况下除外。2.2特殊规定是指：因产品的特性或客户端的特殊需求在本标准的基础上修改的标准.3.相关参考文件：IPC-A-610G(Class2)检验标准.4.定义4.1用法:4.1.1本标准按使用特性可分为两部分:4.1.1.1外部检查法:所谓“外部检查法”情况,是指板面上可看到又可测量到的部分，线路、通孔、焊垫等之总称)或者瑕疵等,某些缺陷,例如空洞(Voids)或起泡(Blisters)其实际情况是内在的缺失现象,但却可从外表加以检测.4.1.1.2内部检查法:所谓”内部检查法”情况,是指导件或者瑕疵等需做微切片(Microsectioning)试样,或其他处理才能进行检查与测量之情况.虽然有时从外表也可看到其部分情形,但仍需微切片才能决定是否符合允收性的规定要求.4.2验收标准(Standard):4.2.1合格状况：产品完全符合品质要求的状况。对pcb应用于组装加工能达到理想的状无文件名称文件编码文件版本P-P－001APCB来料检验规范页号3of274.2.2允收状况：产品一部份不能符合品质的要求，但还能维持组装加工达到可靠度的状况，判定为允收状况。4.2.3拒收状况：产品不符合品质要求，，无法保证组装加工的可靠度。，判定为拒收状况。4.3不良：4.3.1严重不良：系指不良足以造成人体或机器产生伤害，或危及生命财产安全的不良，称为严重不良，以CR表示之。4.3.2主要不良：系指不良对制品之实质功能上已失去实用性或造成可靠度降低，产品损坏、功能不良称为主要不良，以MA表示之。4.3.3次要不良：系指单位不良之使用性能，实质上并无降低其实用性，且仍能达到所期望目的，一般为外观或机构组装上之差异，以MI表示之。4.3.4：缺点判定表缺点判定NO检验项目缺点说明CRMAMI1234567891011线路1.断线2.短路3.缺口，大于线宽的1/54.压伤—凹陷5.沾锡6.修补不良7.露铜8.线路撞歪9.剥离10.间距不足11.残铜***********PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.com.cn文件密级121314无文件名称12.线路污染及铜箔氧化13.线路刮伤14.线细或线粗文件编码文件版本P-P－001APCB来料检验规范***页号4of27151617181920212223242526272829303132333435363738394041防焊孔15.阻抗过大,未达到规定要求（50Ω+/-10%）1.色差较明显2.绿油起泡，每片不超过2点3.露铜4.划伤但未露铜5.焊盘上锡6.补油面积不超过2*10mm，数量不超过2处7.补油厚度不均匀或颜色不一致8.绿油进入零件孔9.BGA部分没有100%塞孔10.油墨暗淡、油墨不均或变质11.双面板ViaHole没有覆盖绿油12.沾锡或沾有其他异物13.假性露铜14.油墨颜色用错1.孔不导通2.孔破3.孔内有锡珠4.孔内粗糙或含有杂质5.NPTH孔沾锡6.多钻孔7.漏钻孔8.孔偏移，超出菲林片上孔边距离3mil9.出现粉红圈10.孔径偏大或偏小11.BGA之ViaHole上锡12.PTH孔内锡面氧化变色***************************文件密级4243444546文字47484950515253545556PAD575859606162636465外观666768成型70717274无文件名称13.Via孔未做油墨塞孔或塞孔不良1.文字偏移2.文字颜色不符3.文字溶解或文字脱落4.文字漏印、多印或重影5.文字油墨污染板面6.文字模糊不清7.白油进入孔内1.锡凸&锡渣&锡饼2.PAD缺口3.锡缩、上锡不饱满4.光学点不良或脱落5.BGA喷锡不均6.焊盘偏位7.PAD脱落8.PIN脚PAD之间未作防焊处理9.PIN脚PAD之间防焊脱落10.NPTH孔在防焊面做锡圈11.焊盘氧化12.PAD露铜13.PAD沾白漆或沾油墨1.夹层分离、白斑或白点2.织纹显露、板材不良3.板面不洁4.板边撞伤5.吃锡不良，有沙眼1.过大或过小（公差为+/-8MIL）2.裁切不良3.未按要求制作V-CUT4.板厚或板薄(超出公差如:1.6mm+/-0.125mm）5.V-CUT深度不良文件编码文件版本*P-P－001APCB来料检验规范******************************页号5of27文件密级75767778...
