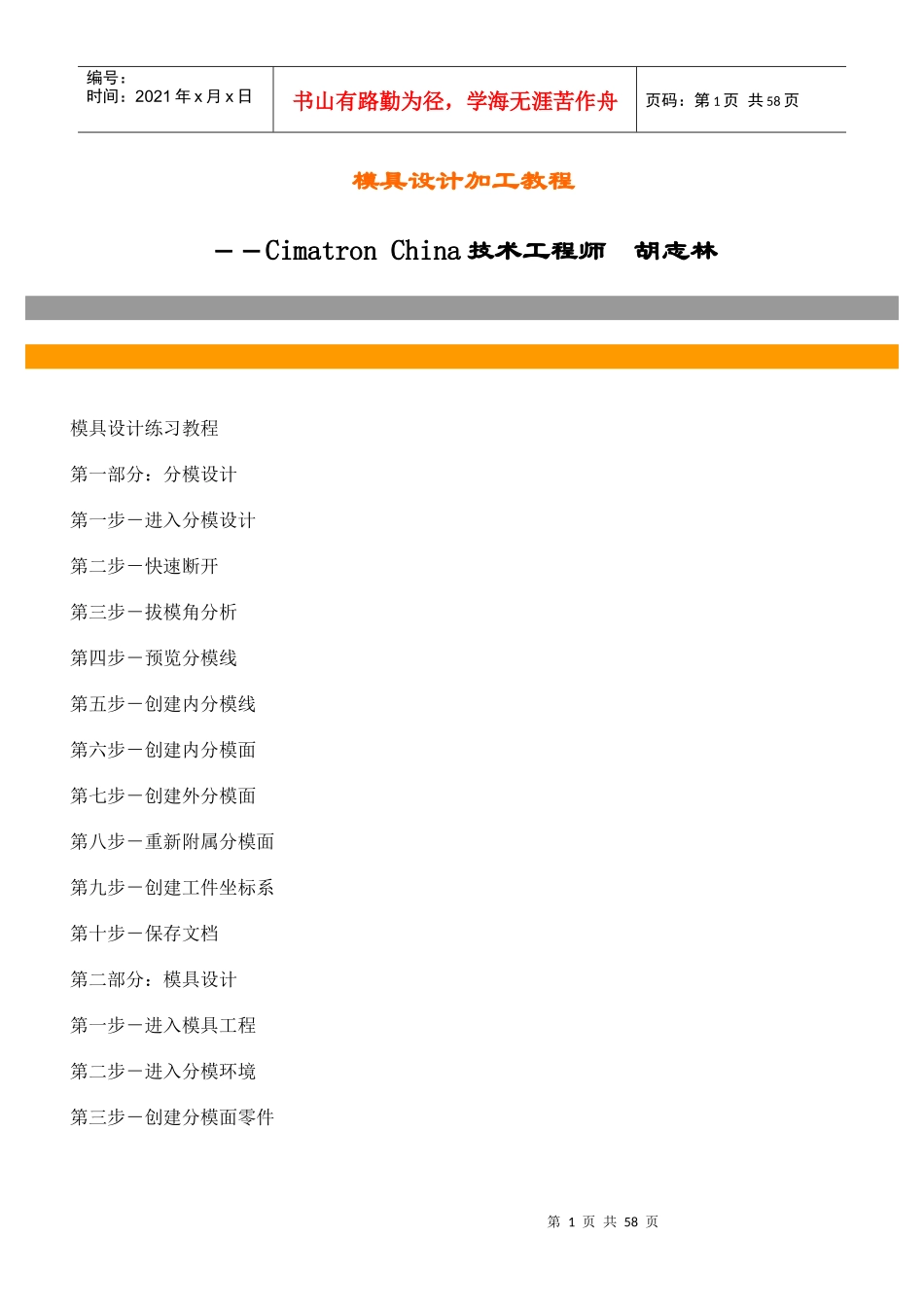

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页模具设计加工教程－－CimatronChina技术工程师胡志林模具设计练习教程第一部分：分模设计第一步－进入分模设计第二步－快速断开第三步－拔模角分析第四步－预览分模线第五步－创建内分模线第六步－创建内分模面第七步－创建外分模面第八步－重新附属分模面第九步－创建工件坐标系第十步－保存文档第二部分：模具设计第一步－进入模具工程第二步－进入分模环境第三步－创建分模面零件第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页第四步－定义激活、创建激活。第五步－加载模架第六步－创建毛坯第七步－切槽操作第八步－产品零件装配第九步－浇道设计第十步－顶杆设计第十一步－水道设计第十二步－侧滑块和斜导柱设计第十三步－行位揳紧块设计第十四步－行位限位装置设计本练习以客户实际零件lamp.elt为例讲解模具分模和模具设计的整个设计过程。第一部分：分模设计第一步－进入分模设计选择分模设置图标,分模设置向导即被打开。第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页选择文档：lamp.elt。勾选创建新文件夹复选框。勾选应用收缩命令改变工作模型复选框，收缩比例设置成1.008。第二步－快速断开选择分模向导条中的快速断开图标，并更改默认的断开参数垂直面－不包括为垂直面－增加到顶部，确认。第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页注意到经过第一步自动断开后还有一部分曲面未被分配，选择新方向选项，并点击方向箭头端部的实心点，定义方向为沿x轴反方向，确定。重新附属曲面，选择下图所示的应该被分配到SPLIT-3部分的曲面，然后在特征树中选择SPLIT-3特征，点击鼠标右键，再选择弹出的及时菜单中的附加选项，这样就把所选择的曲面附属到SPLIT-3部分了。第5页共58页第4页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共58页结果如下：重命名分模特征：在分模特征树上选择分模特征Split-01，点击鼠标右键，在弹出的及时菜单中选择重命名选项，更改其名称为上模，同样更改Split-02为下模，Split-03为行位。第三步－拔模角分析选择分模向导条中拔模角度下拔模角选项，点击显示对话框选项弹出一个拔模角分析的示意图。图中表示以颜色来区分零件模型的拔模角度。第6页共58页第5页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共58页第四步－预览分模线选择分模向导条中分模线下分模线预览选项，并确认。软件则自动显示出当前的分模线。其中内分模线以红色显示，外分模线以蓝色显示。从中设计者可以检查分模线的情况，以保证分模的正确。比如，分模线必须封闭，如若预览分模线中有开放的地方，则前面的快速断开肯定有不妥的地方。第五步－创建内分模线隐藏分模特征树中的分模线预览特征。然后选择分模向导条分模线下的内分模线选项，并接受默认参数确认，则软件自动生成模型的内分模线。第7页共58页第6页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共58页第六步－创建内分模面选择分模向导条分模曲面下的内分模面选项，软件则会捕捉刚创建的内分模线，自动创建内分模面。第七步－创建外分模面创建辅助基准面，包括一组主平面，五个平行平面。第8页共58页第7页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共58页分别按以下顺序作组合曲线（下图绿色线）并扫掠出外分模面至平面。第9页共58页第8页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共58页用曲面断开命令把红色面用点断开，另一侧也如此。第10页共58页第9页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共58页第八步－重新附属分模面快速断开查看结果：曲面位置不对的地方重新附属，最终结果如下：第九步－创建工件坐标系此坐标系选择在分模面上。第11页共58页第10页共58页编号...
