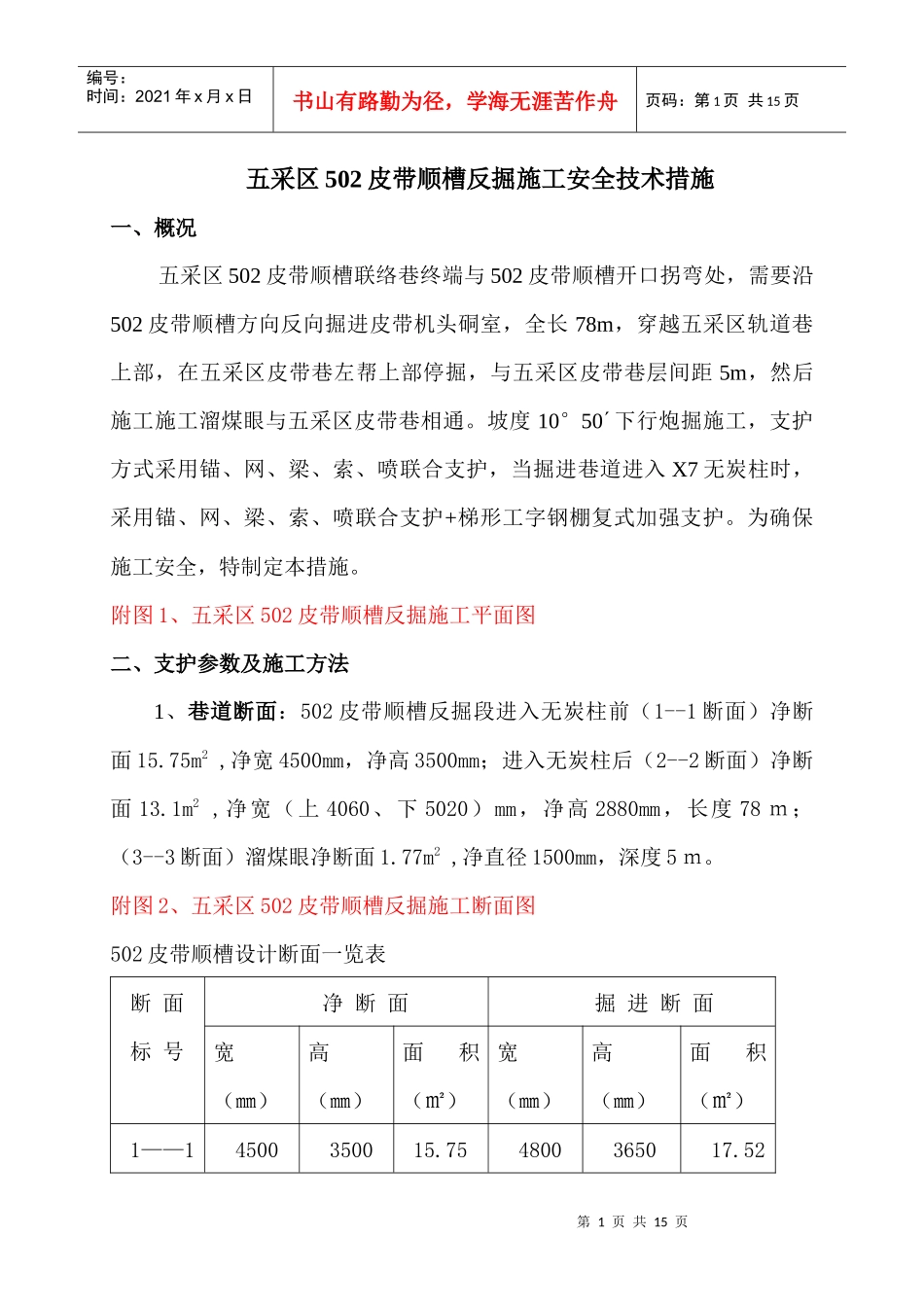

五采区502皮带顺槽反掘施工安全技术_第1页
1/15

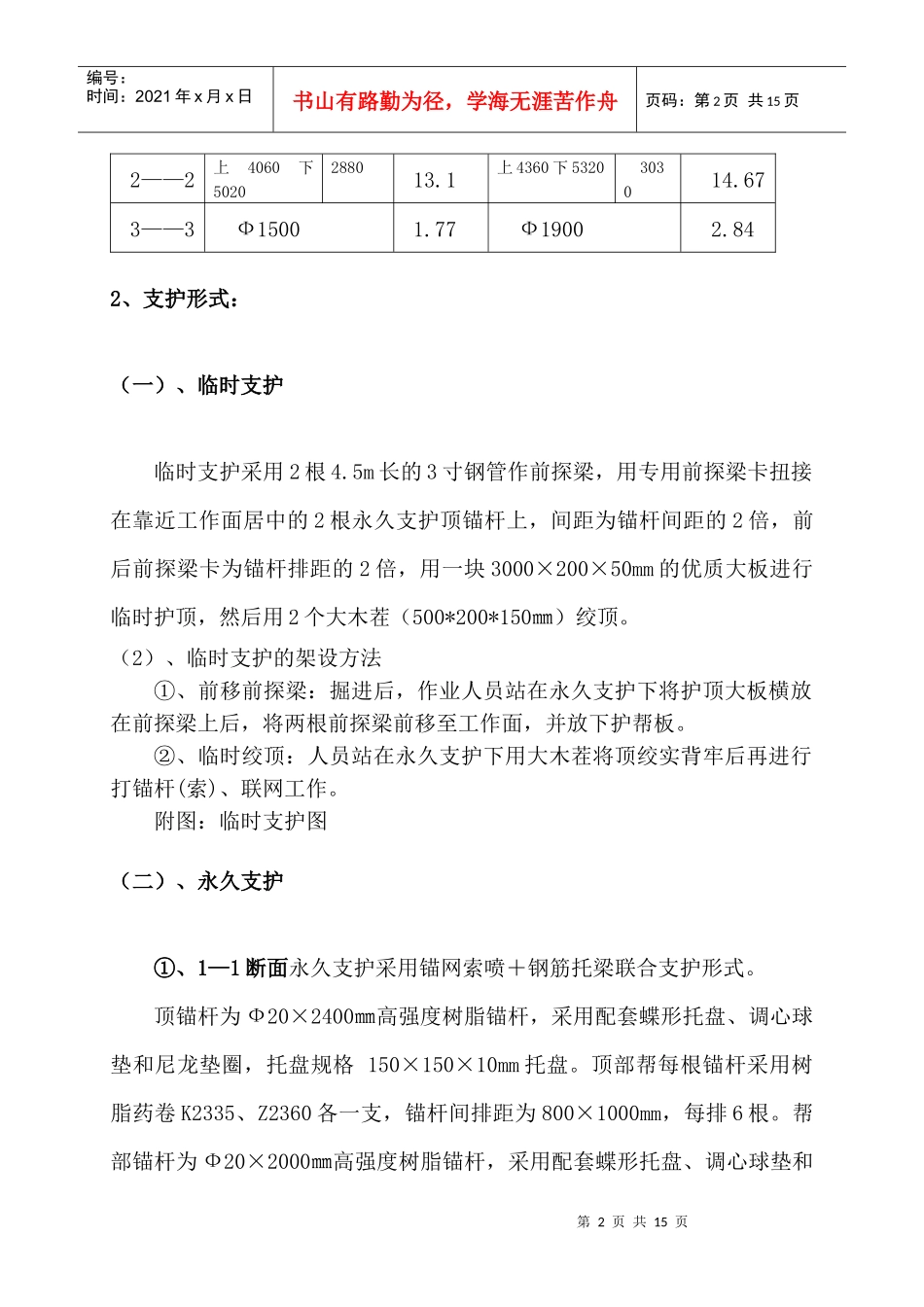

五采区502皮带顺槽反掘施工安全技术_第2页
2/15

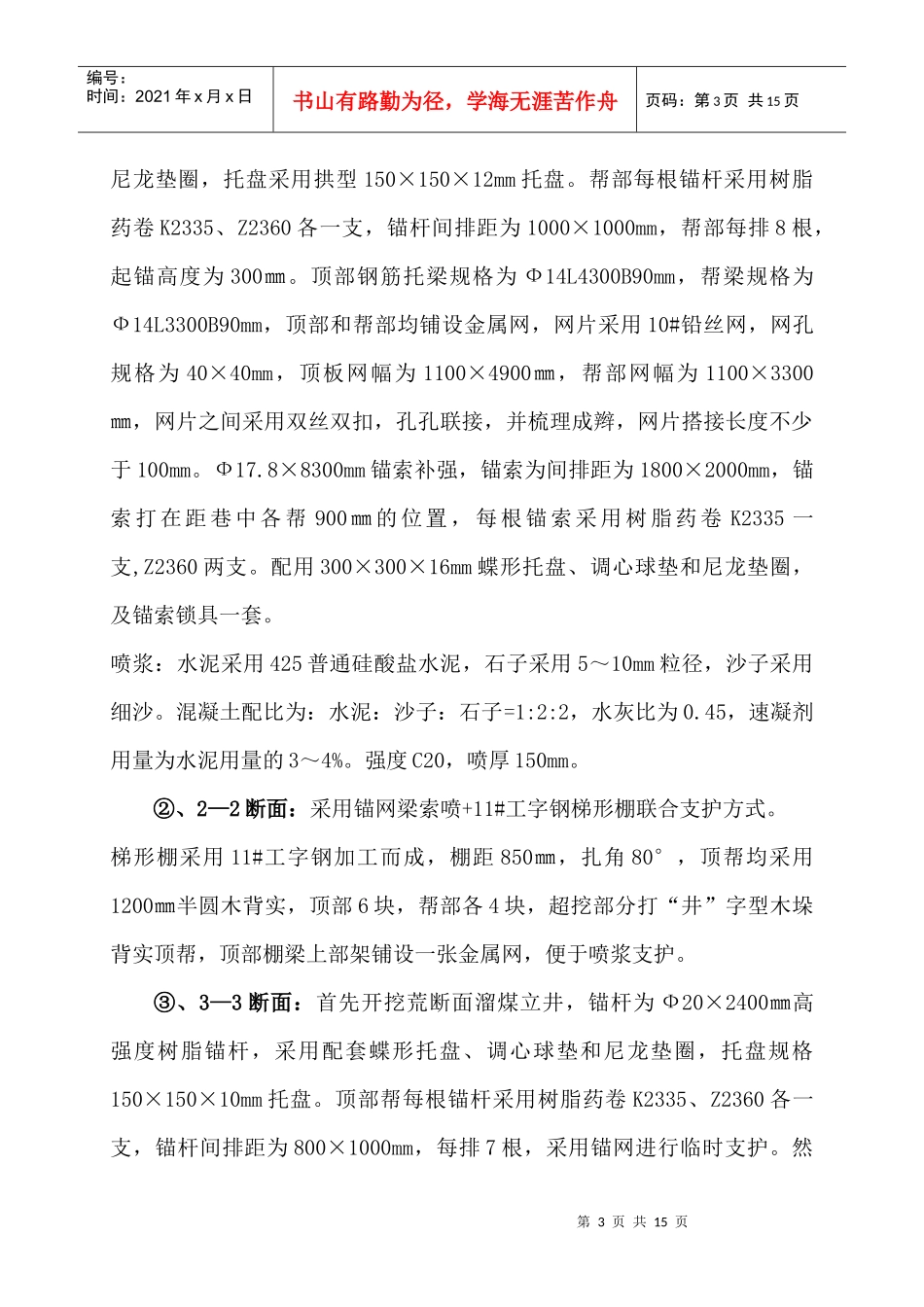

五采区502皮带顺槽反掘施工安全技术_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页五采区502皮带顺槽反掘施工安全技术措施一、概况五采区502皮带顺槽联络巷终端与502皮带顺槽开口拐弯处,需要沿502皮带顺槽方向反向掘进皮带机头硐室,全长78m,穿越五采区轨道巷上部,在五采区皮带巷左帮上部停掘,与五采区皮带巷层间距5m,然后施工施工溜煤眼与五采区皮带巷相通。坡度10°50´下行炮掘施工,支护方式采用锚、网、梁、索、喷联合支护,当掘进巷道进入X7无炭柱时,采用锚、网、梁、索、喷联合支护+梯形工字钢棚复式加强支护。为确保施工安全,特制定本措施。附图1、五采区502皮带顺槽反掘施工平面图二、支护参数及施工方法1、巷道断面:502皮带顺槽反掘段进入无炭柱前(1--1断面)净断面15.75m2,净宽4500mm,净高3500mm;进入无炭柱后(2--2断面)净断面13.1m2,净宽(上4060、下5020)mm,净高2880mm,长度78m;(3--3断面)溜煤眼净断面1.77m2,净直径1500mm,深度5m。附图2、五采区502皮带顺槽反掘施工断面图502皮带顺槽设计断面一览表断面标号净断面掘进断面宽(㎜)高(㎜)面积(㎡)宽(㎜)高(㎜)面积(㎡)1——14500350015.754800365017.52第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页2——2上4060下5020288013.1上4360下5320303014.673——3Ф15001.77Ф19002.842、支护形式:(一)、临时支护临时支护采用2根4.5m长的3寸钢管作前探梁,用专用前探梁卡扭接在靠近工作面居中的2根永久支护顶锚杆上,间距为锚杆间距的2倍,前后前探梁卡为锚杆排距的2倍,用一块3000×200×50mm的优质大板进行临时护顶,然后用2个大木茬(500*200*150㎜)绞顶。(2)、临时支护的架设方法①、前移前探梁:掘进后,作业人员站在永久支护下将护顶大板横放在前探梁上后,将两根前探梁前移至工作面,并放下护帮板。②、临时绞顶:人员站在永久支护下用大木茬将顶绞实背牢后再进行打锚杆(索)、联网工作。附图:临时支护图(二)、永久支护①、1—1断面永久支护采用锚网索喷+钢筋托梁联合支护形式。顶锚杆为Ф20×2400㎜高强度树脂锚杆,采用配套蝶形托盘、调心球垫和尼龙垫圈,托盘规格150×150×10mm托盘。顶部帮每根锚杆采用树脂药卷K2335、Z2360各一支,锚杆间排距为800×1000mm,每排6根。帮部锚杆为Ф20×2000㎜高强度树脂锚杆,采用配套蝶形托盘、调心球垫和第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页尼龙垫圈,托盘采用拱型150×150×12mm托盘。帮部每根锚杆采用树脂药卷K2335、Z2360各一支,锚杆间排距为1000×1000mm,帮部每排8根,起锚高度为300㎜。顶部钢筋托梁规格为Ф14L4300B90mm,帮梁规格为Ф14L3300B90mm,顶部和帮部均铺设金属网,网片采用10#铅丝网,网孔规格为40×40mm,顶板网幅为1100×4900㎜,帮部网幅为1100×3300㎜,网片之间采用双丝双扣,孔孔联接,并梳理成辫,网片搭接长度不少于100mm。Ф17.8×8300mm锚索补强,锚索为间排距为1800×2000mm,锚索打在距巷中各帮900㎜的位置,每根锚索采用树脂药卷K2335一支,Z2360两支。配用300×300×16mm蝶形托盘、调心球垫和尼龙垫圈,及锚索锁具一套。喷浆:水泥采用425普通硅酸盐水泥,石子采用5~10mm粒径,沙子采用细沙。混凝土配比为:水泥:沙子:石子=1:2:2,水灰比为0.45,速凝剂用量为水泥用量的3~4%。强度C20,喷厚150mm。②、2—2断面:采用锚网梁索喷+11#工字钢梯形棚联合支护方式。梯形棚采用11#工字钢加工而成,棚距850㎜,扎角80°,顶帮均采用1200㎜半圆木背实,顶部6块,帮部各4块,超挖部分打“井”字型木垛背实顶帮,顶部棚梁上部架铺设一张金属网,便于喷浆支护。③、3—3断面:首先开挖荒断面溜煤立井,锚杆为Ф20×2400㎜高强度树脂锚杆,采用配套蝶形托盘、调心球垫和尼龙垫圈,托盘规格150×150×10mm托盘。顶部帮每根锚杆采用树脂药卷K2335、Z2360各一支,锚杆间排距为800×1000mm,每排7根,采用锚网进行临时支护。然第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为...
