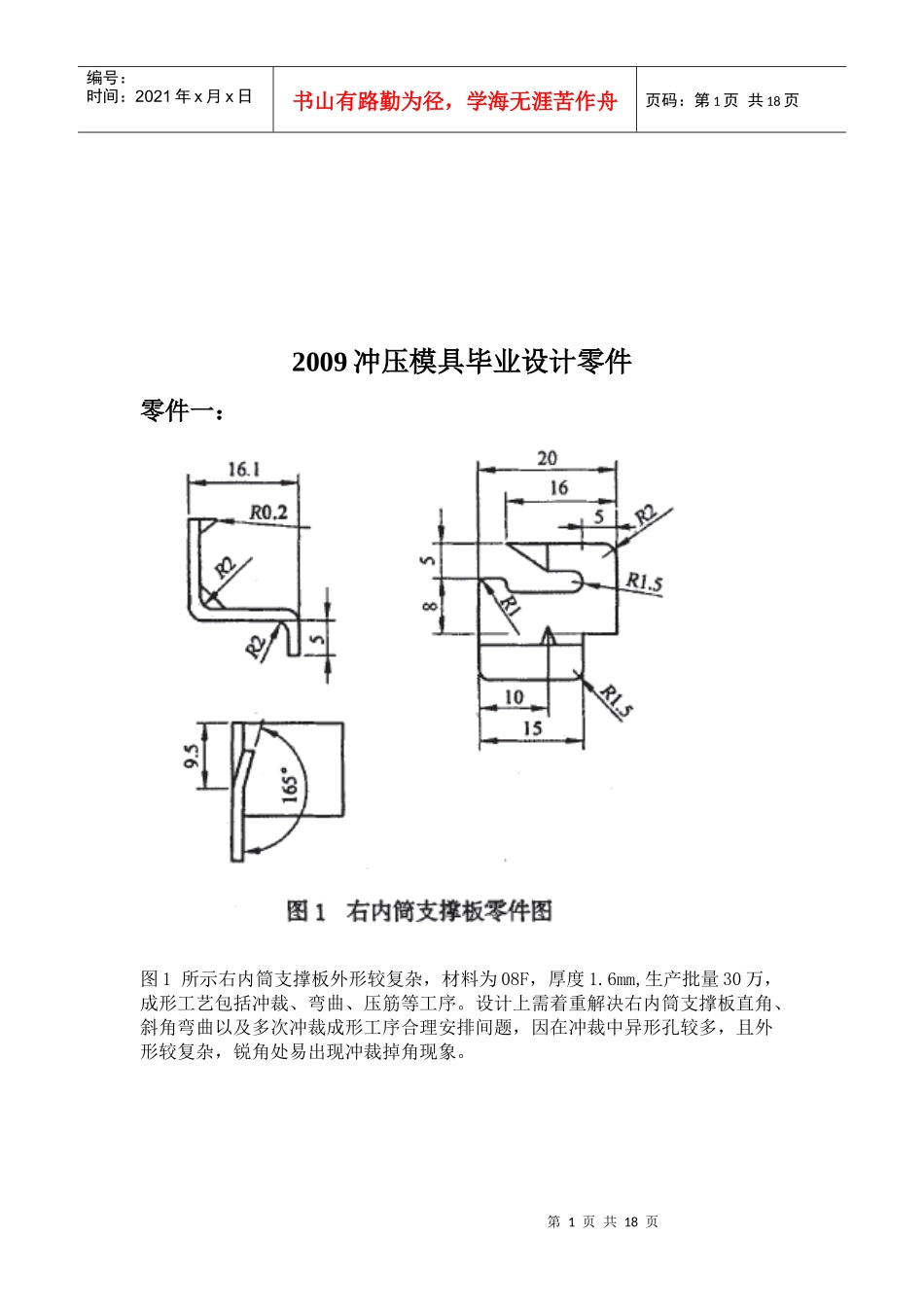

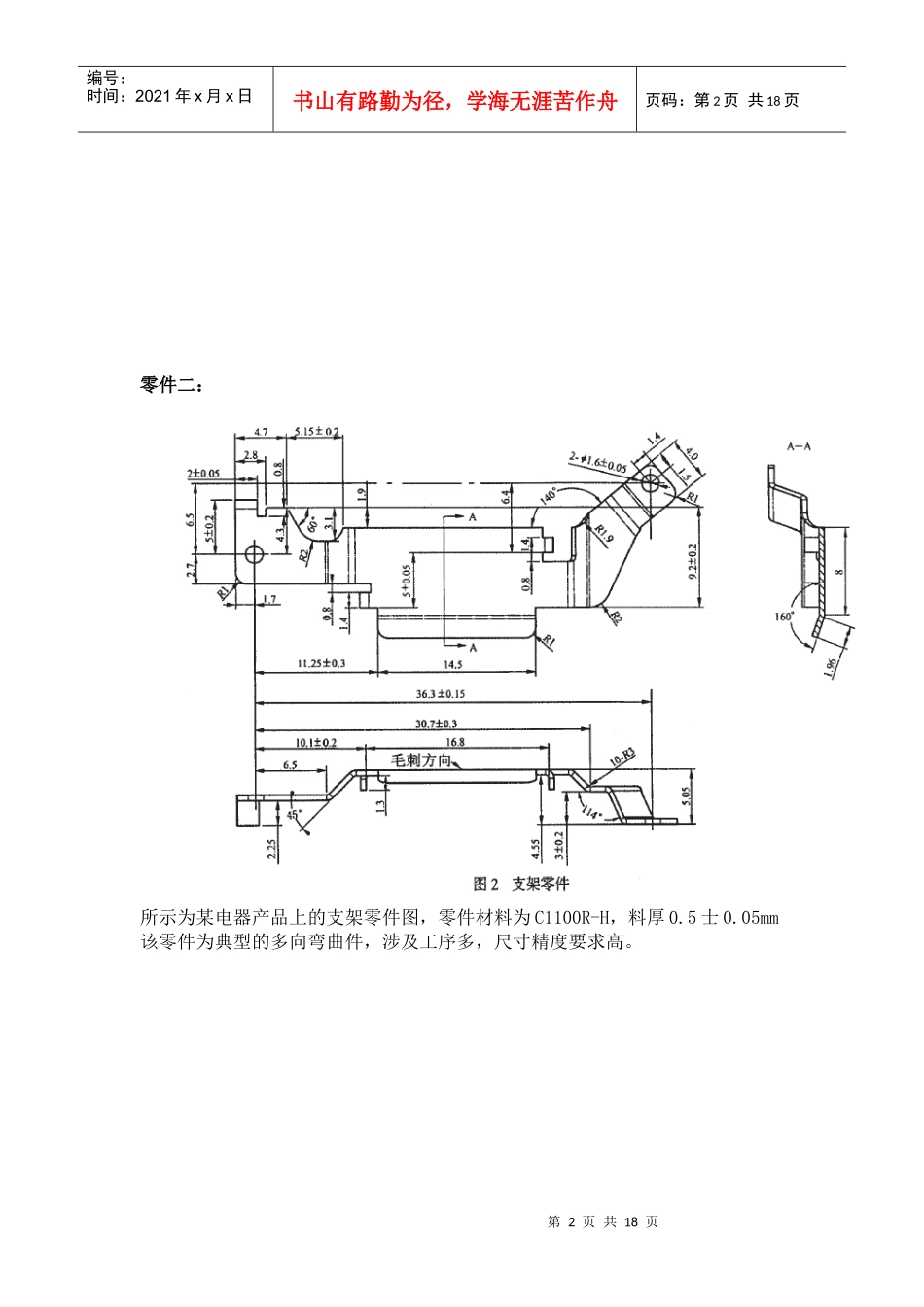

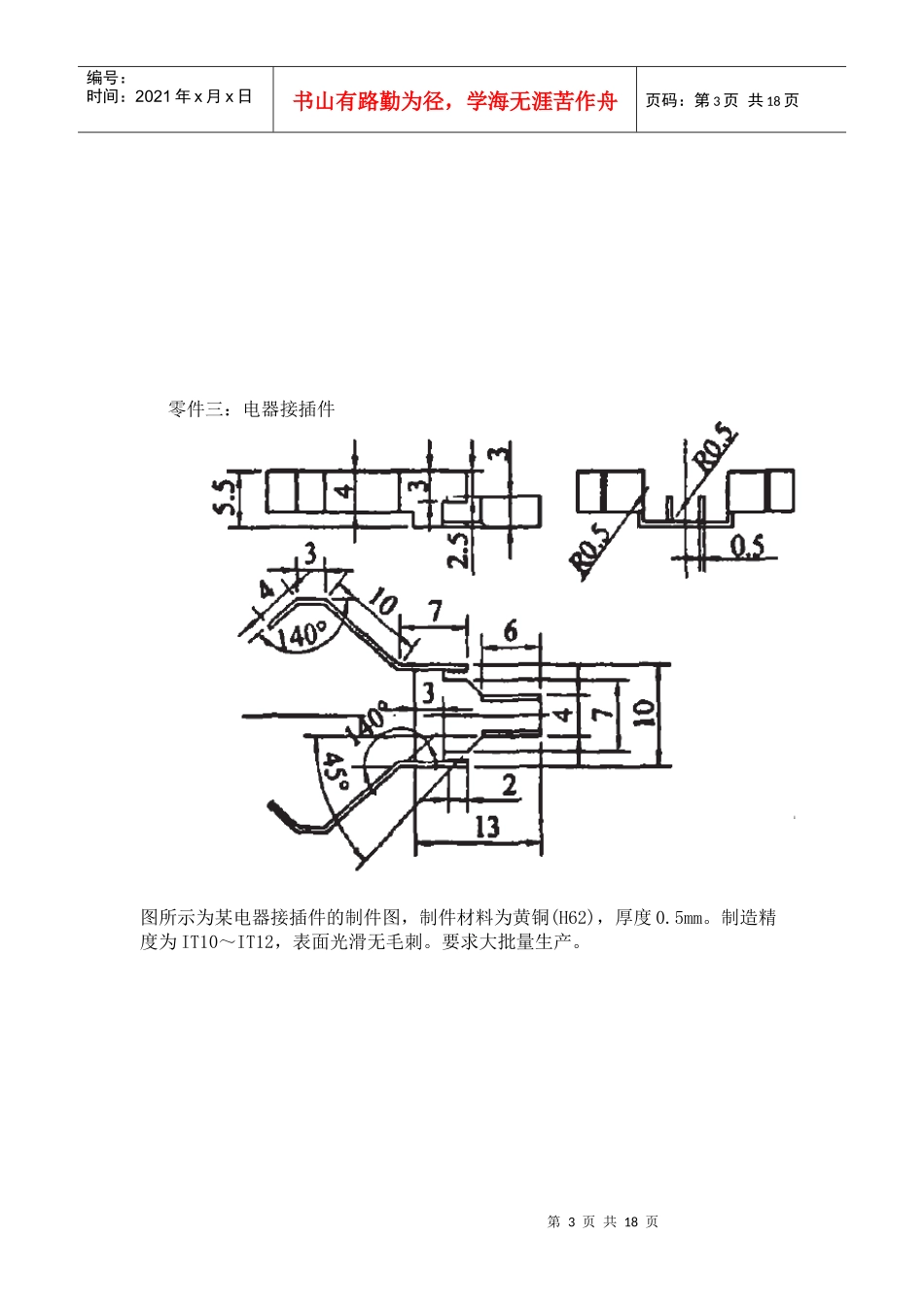

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页2009冲压模具毕业设计零件零件一：图1所示右内筒支撑板外形较复杂，材料为08F，厚度1.6mm,生产批量30万，成形工艺包括冲裁、弯曲、压筋等工序。设计上需着重解决右内筒支撑板直角、斜角弯曲以及多次冲裁成形工序合理安排间题，因在冲裁中异形孔较多，且外形较复杂，锐角处易出现冲裁掉角现象。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页零件二：所示为某电器产品上的支架零件图，零件材料为C1100R-H，料厚0.5士0.05mm该零件为典型的多向弯曲件，涉及工序多，尺寸精度要求高。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页零件三：电器接插件图所示为某电器接插件的制件图，制件材料为黄铜(H62)，厚度0.5mm。制造精度为IT10～IT12，表面光滑无毛刺。要求大批量生产。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页零件四：二针夹面板二针夹面板是二针文件夹上的一个冲压件，材料08F，料厚0．6mm，生产批量很大。其制件如图所示。该制件面板上有2个凸包，每个包上各有1个通孔，另外还有多处弯曲，特别是位于制件中部有一个钩形弯曲，需要朝内弯曲10。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页零件五：负极片图所示负极片用于仪表行业，材料为H62，厚度0.5mm珥生产批量为30万件。成形工艺包括冲裁、弯曲和切边等工序，其弯曲工序较复杂，有2个向上弯曲和向下弯曲，给模具设计增加了很大难度。零件要求冲裁边缘无毛刺。第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页零件六：合页扣件第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页图所示合页扣件用在某大型柜箱门上，材料为SPHC-DS，料厚2mm。大批量生产。成形工艺包括冲裁、卷圆、弯曲等工序。零件表面不得有划痕，截断面不得有毛刺，未注尺寸公差为ITl2级，外形尺寸有装配要求，必须保证。第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页零件七：滑板图所示滑板零件材料为08F，厚度0.8mm，生产批量为100万件。该零件形状复杂，工件尺寸较大，尺寸精度要求不高，材料强度低，主要起定位和卡扣作用。成形工艺主要有冲裁、弯曲等工序。第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页零件八：基架图所示零件材料为半硬态黄铜H62。抗剪强度294MPa，抗拉强度373MPa，伸长率20％，屈服点196MPa，冲压工艺性良好。从图可见，工件形状复杂但对称，其成形包含冲裁、弯曲、翻孔、整形4种基本工序，弯曲有U形弯曲和L形弯曲，且弯曲方向不一致，不能在一次弯曲中完成。所有未注圆角半径为R005mm,弯曲直边对其底面垂直度公差0．2mm最好安排1次整形以保证弯曲半径及垂直度要求。零件孔、槽较多，且形状包括圆、半圆、方形和长圆形，孔精度最高IT12，此外，还有3个翻孔高度为1mm的翻孔，毛刺要求顺着翻边方向。第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页零件九：簧片图中的零件为某电子元件中的一簧片，材料厚度为0.15mm的低铍铜合金。从图中可以看出该零件的两个折弯是在不同的方向，而且零件尺寸小，在基准线以下的部分为弯曲双层材料。第11页共18页第10页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共18页零件十：小连接板图中所示小连接板材料为HY62－Y，料厚1mm，成形工艺有下料、冲外形、冲凸台及半圆槽、弯斜坡、弯两个直角边，工序较多.第12页共18页第11页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共18页零件十一：导电件图为汽车电器开关中的导电件，在开关中起定位作用。用料厚为0.4mm的硬态...
