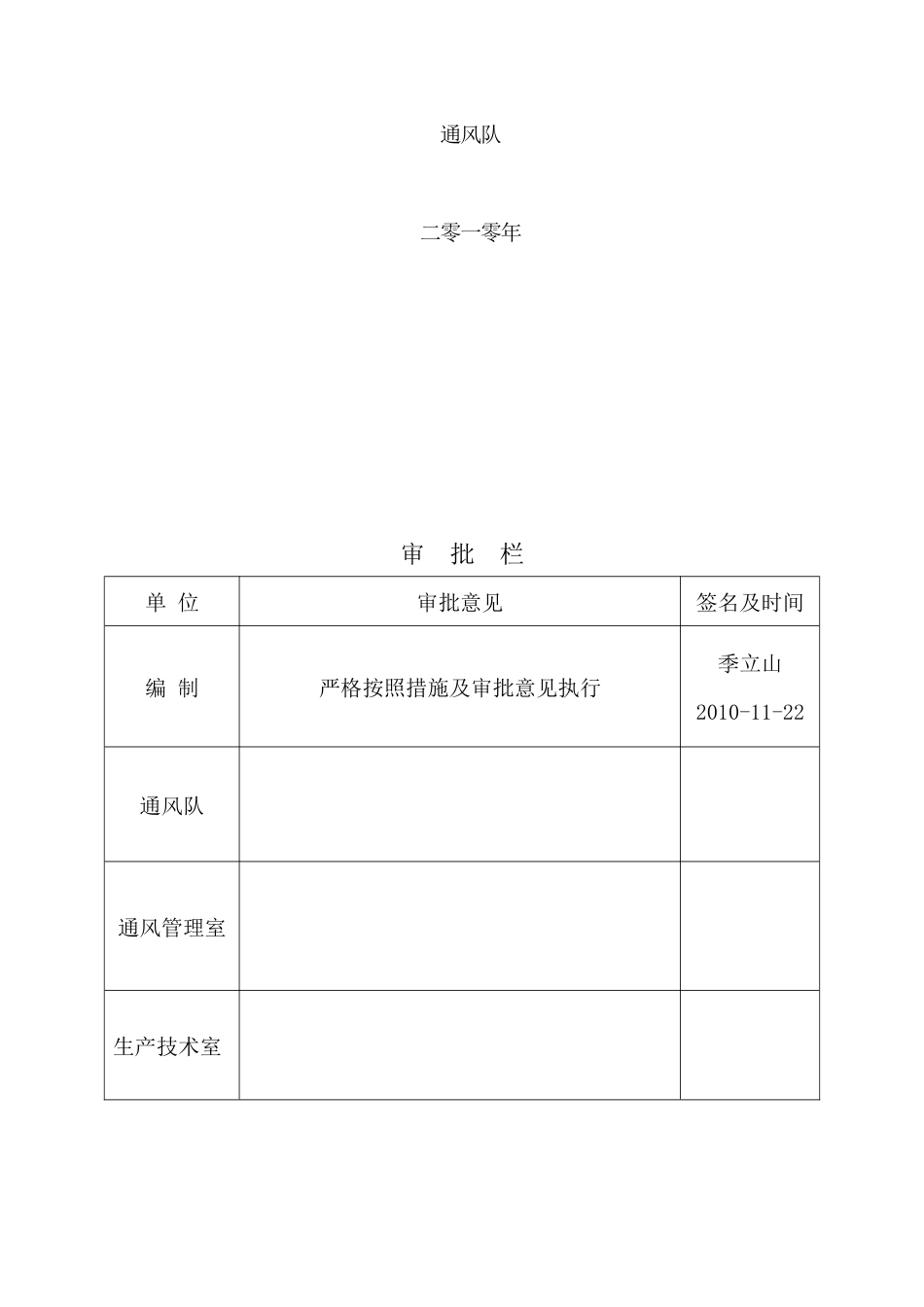

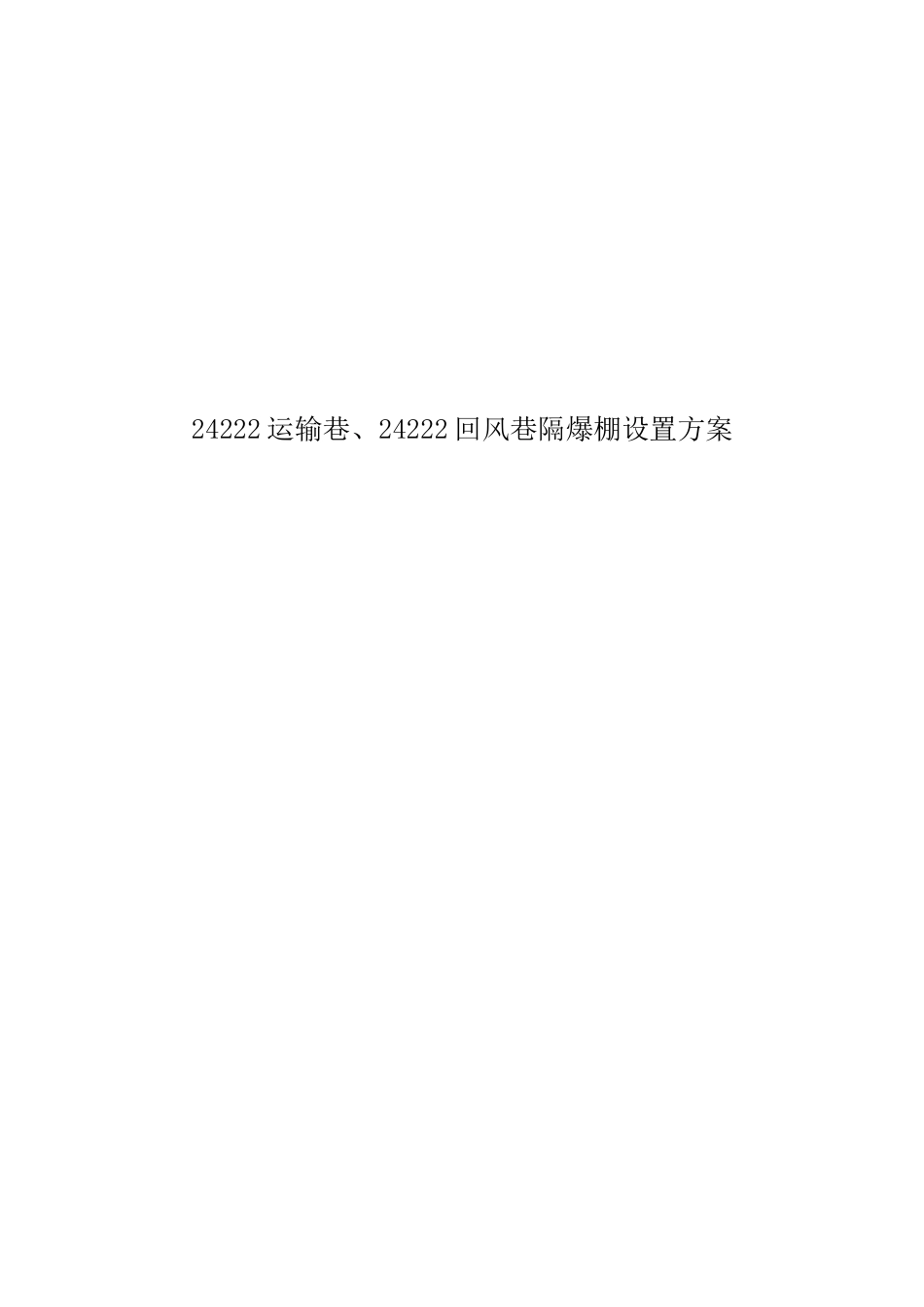

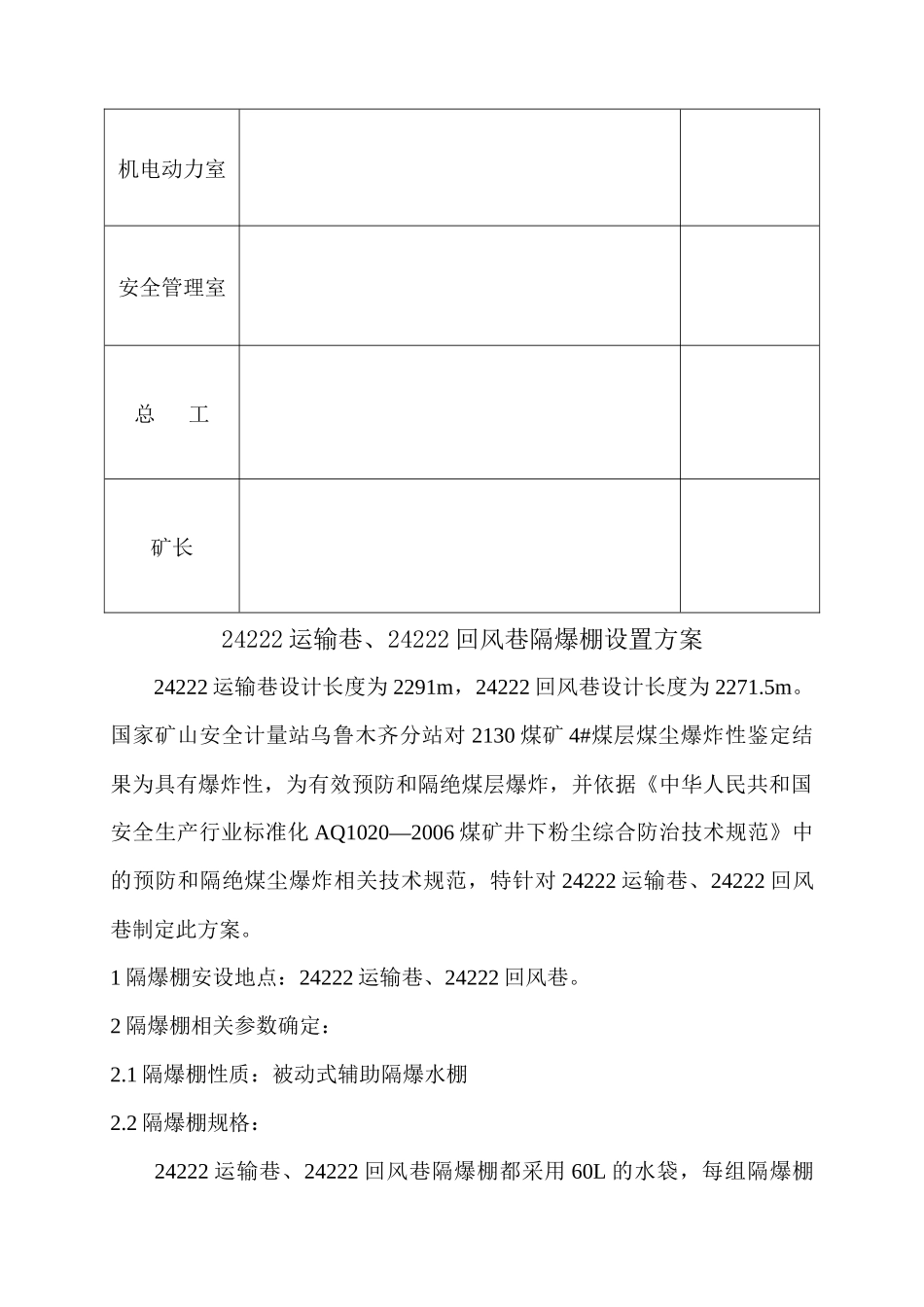

24222运输巷、24222回风巷隔爆棚设置方案通风队二零一零年审批栏单位审批意见签名及时间编制严格按照措施及审批意见执行季立山2010-11-22通风队通风管理室生产技术室机电动力室安全管理室总工矿长24222运输巷、24222回风巷隔爆棚设置方案24222运输巷设计长度为2291m，24222回风巷设计长度为2271.5m。国家矿山安全计量站乌鲁木齐分站对2130煤矿4#煤层煤尘爆炸性鉴定结果为具有爆炸性，为有效预防和隔绝煤层爆炸，并依据《中华人民共和国安全生产行业标准化AQ1020—2006煤矿井下粉尘综合防治技术规范》中的预防和隔绝煤尘爆炸相关技术规范，特针对24222运输巷、24222回风巷制定此方案。1隔爆棚安设地点：24222运输巷、24222回风巷。2隔爆棚相关参数确定：2.1隔爆棚性质：被动式辅助隔爆水棚2.2隔爆棚规格：24222运输巷、24222回风巷隔爆棚都采用60L的水袋，每组隔爆棚为17排，每排2个水袋，隔爆架排间距为2.0m。每组隔爆棚水量为：Q=2×17×60=2040L每组隔爆棚长度为：L=（17-1）×2=32m验算：新增隔爆水棚的储水量允许最大断面积为S=2040L÷200m²/L=10.2m²，均满足24222运输巷、24222回风巷相关巷道的需要。2.3隔爆水棚架设方法：根据防尘规范的要求与24222运输巷、24222回风巷的设计长度需各架设9组辅助隔爆水棚24222运输巷、24222回风巷的隔爆水棚第一组布置在距石门口200m位置，然后每隔200m设置一组，分别设置9组，其中24222回风巷第九组隔爆水棚距工作面183.5m；24222运输巷第九组隔爆水棚在原有隔爆水棚规格的基础上再增加2排隔爆水袋，则24222运输巷第九组隔爆水棚距离工作面199m。（具体见附图）2.4隔爆水棚具体安装要求：2.4.1水棚与巷道交叉口、拐弯处的距离需保持50m—75m，与风门距离应大于25m。距工作面最近的隔爆水棚首排与工作面的距离，必须保持在60～200m范围内。2.4.2水棚排间距为1.2-3.0m，辅助水棚长度不小于20m。水棚距离顶梁、两帮的间隙不得小于100mm，距巷道轨面不小于1.8m；棚区处需要挑顶时，其断面积和形状应与其前后各20m长度的巷道保持一致；水袋之间的间隙与水袋同支架或巷壁之间的间隙之和不得大于1.5m；特殊情况下不得超过1.8m；两个水袋之间的间隙不得大于1.2m。水袋边与巷壁、支架、顶板、构筑物之间的距离不得小于0.1m；水袋底部至顶梁的距离不得大于1.6m，如果大于1.6m，则必须在该水袋的上方增设一个水袋；水袋采用易脱钩的布置方式，挂钩位置要对正，每对挂钩的方向要相向布置（勾尖与勾尖相对），挂钩采用4--8mm的园钢制做，挂钩角度均应保持在60±5度，弯勾25mm，挂钩长度为10—15cm,并保证同一棚区内的挂钩长度一致，并应固定在棚架上；水袋安装以后应保持同一水平高度；隔爆设施的牌板悬挂在迎风第一排水袋巷道行人侧帮上，距底板高于1.6m。2.524221工作面新增隔爆水棚所需材料统计表材料统计表地点组数20mm钢管60L水袋隔爆架备注24222运输巷9组640m310个155排24222回风巷9组630m306个153排合计18组1270m616个308排2.624222运输巷、24222回风巷掘进工作面隔爆水棚移动方法:掘进工作面掘进至距离最近的隔爆水棚200m时，在距工作面60m处架设新隔爆水棚。掘进工作面再掘进140m之后（此时工作面距离新隔爆水棚200m），将新隔爆水棚移至距工作面60m处，由此往复循环。第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页24222运输巷辅助隔爆水棚安设位置图：第7页共7页第6页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共7页24222回风巷辅助隔爆水棚安设位置图：
