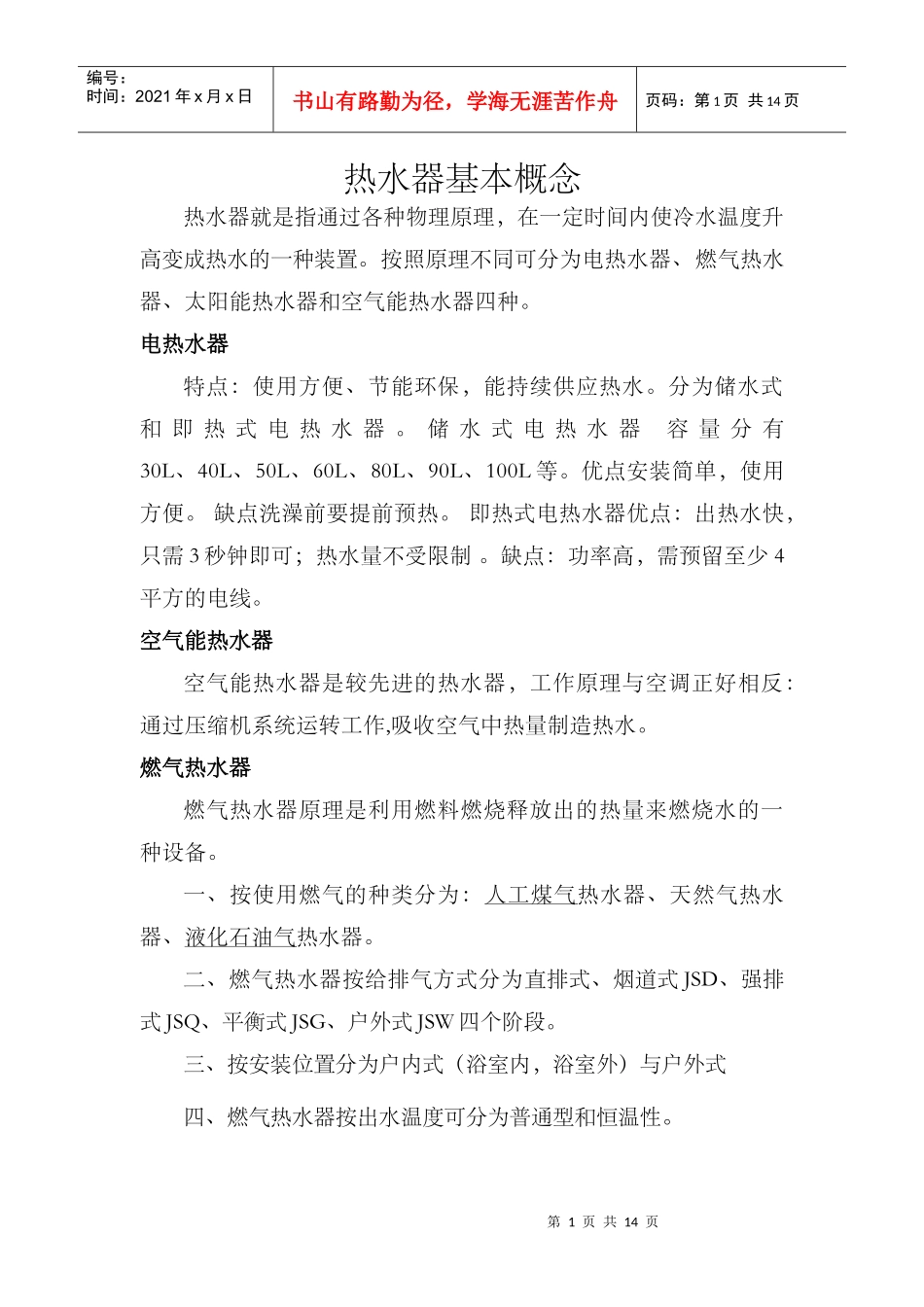

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页热水器基本概念热水器就是指通过各种物理原理，在一定时间内使冷水温度升高变成热水的一种装置。按照原理不同可分为电热水器、燃气热水器、太阳能热水器和空气能热水器四种。电热水器特点：使用方便、节能环保，能持续供应热水。分为储水式和即热式电热水器。储水式电热水器容量分有30L、40L、50L、60L、80L、90L、100L等。优点安装简单，使用方便。缺点洗澡前要提前预热。即热式电热水器优点：出热水快，只需3秒钟即可；热水量不受限制。缺点：功率高，需预留至少4平方的电线。空气能热水器空气能热水器是较先进的热水器，工作原理与空调正好相反：通过压缩机系统运转工作,吸收空气中热量制造热水。燃气热水器燃气热水器原理是利用燃料燃烧释放出的热量来燃烧水的一种设备。一、按使用燃气的种类分为：人工煤气热水器、天然气热水器、液化石油气热水器。二、燃气热水器按给排气方式分为直排式、烟道式JSD、强排式JSQ、平衡式JSG、户外式JSW四个阶段。三、按安装位置分为户内式（浴室内，浴室外）与户外式四、燃气热水器按出水温度可分为普通型和恒温性。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页太阳能热水器：主要有集热器、储热水箱、辅助热源、循环管道、自动控制五部分组成。太阳能热水系统根据集热系统、辅助系统及供水方式的不同，可以分为三大类型：分户集热——分户储热辅热式集中集热——分户储热辅热式集中集热——集中储热辅热式分户集热——分户储热辅热式太阳能热水系统是指终端用水点以户为单位，每户独立设置太阳能集热器、储水箱、辅热设备及相关管路，每户独立使用的小型太阳能热水系统。较适用于独立式小型别墅住宅、联排别墅、新农村规划联排住宅中。集中集热——分户储热辅热式太阳能热水系统是指太阳能集热器集中、统一规划安装于建筑物屋面部分，储水箱、辅助加热系统按终端用户为单位独立设置的太阳能热水系统。较适用于新农村规划联排住宅、多层及高层住宅、宾馆、学校、工厂员工宿舍中使用。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页集中集热——分户储热辅式太阳能热水系统介绍1.太阳能集热器集中安装在建筑物的屋面，储水箱及辅助加热设备按每户的用量需求分别设置在各户内；水箱通过太阳能循环泵与屋面集中集热器进行循环，辅助加热器一般采用电加热，分户设置于户内水箱中；较适用于新农村规划联排住宅、多层及高层住宅、宾馆、学校、工厂工业生产及员工宿舍中使用。某住宅小区太阳能热水工程方案设计某住宅工程总建筑面积为571449.99m2包括29幢民用住宅楼，均为居住用6层新建建筑。要求采用建筑一体化太阳能热水供应系统共计为988户提供生活热水。项目主要采用集中集热、分户储热式太阳能中央热水系统。太阳热水系统采用电加热系统作为辅助能源，通过采用太阳能热水系统，可以大大降低常规能源使用量。太阳能集热器采用真空管式集热器，使用寿命长达30年，后期运行维护方便。1方案论述本示范项目住宅小区太阳能热水系统采用集中集热-分户储热-电加热辅助能源的系统。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页该形式将集热器集中布置在屋顶,在屋面设置水箱间,并且在每家每户安装一台热、电两用太阳能水箱(水箱大小50—100L)。太阳能集热器采集到的热量集中储存于屋顶设备间内的水箱中,并通过管网均匀输送到每家每户,不仅保证用户用热量均衡稳定,而且解决了物业收热水费用难的问题。本示范项目住宅设计建设要求达到65%的节能设计标准根据项目特有的全高层建筑、立面及屋顶形式,选用了集中集热分户换热储热太阳能系统。该建筑类型为多层住宅,有屋面均采用平屋面形式，每户一台换热式双能源水箱,每户使用自己的自来水和电辅助加热。天气好日照足,太阳能集中系统提供热源,日照不足时,用户自己启动电辅助加热。2.系统设计计算1水量的确定：示范项目户型基本情况户型户型面积分布情况A90.30m21...
