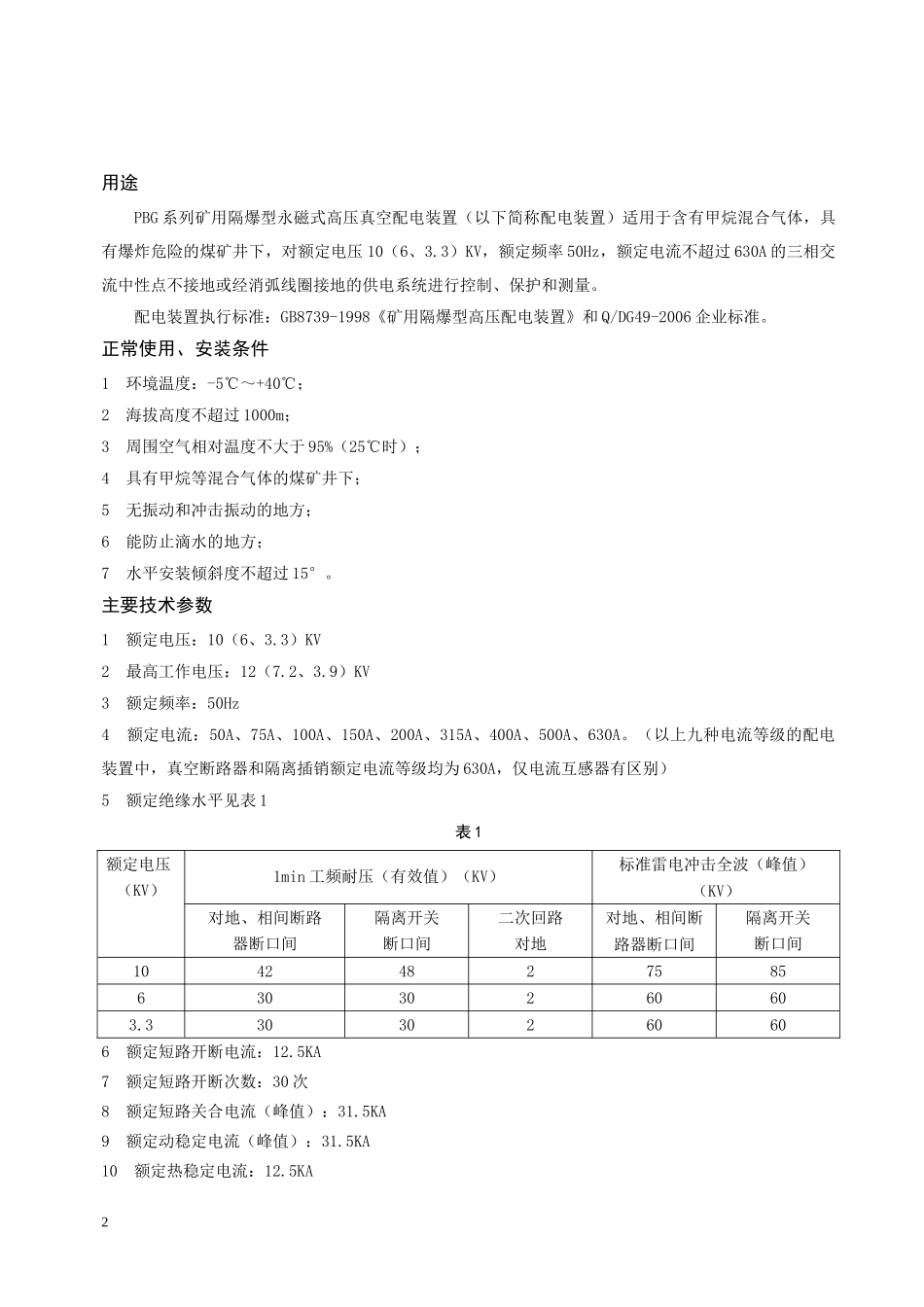

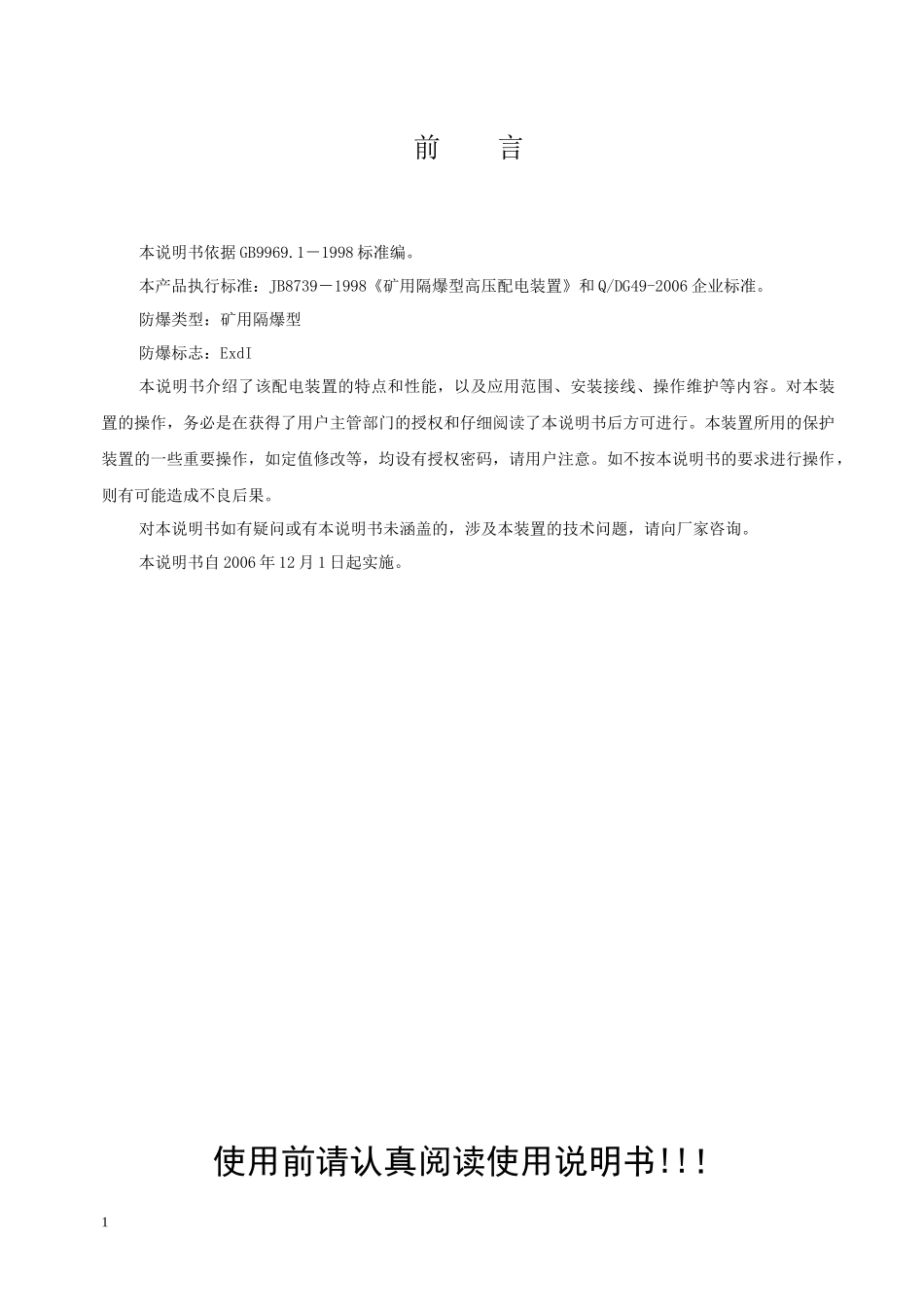

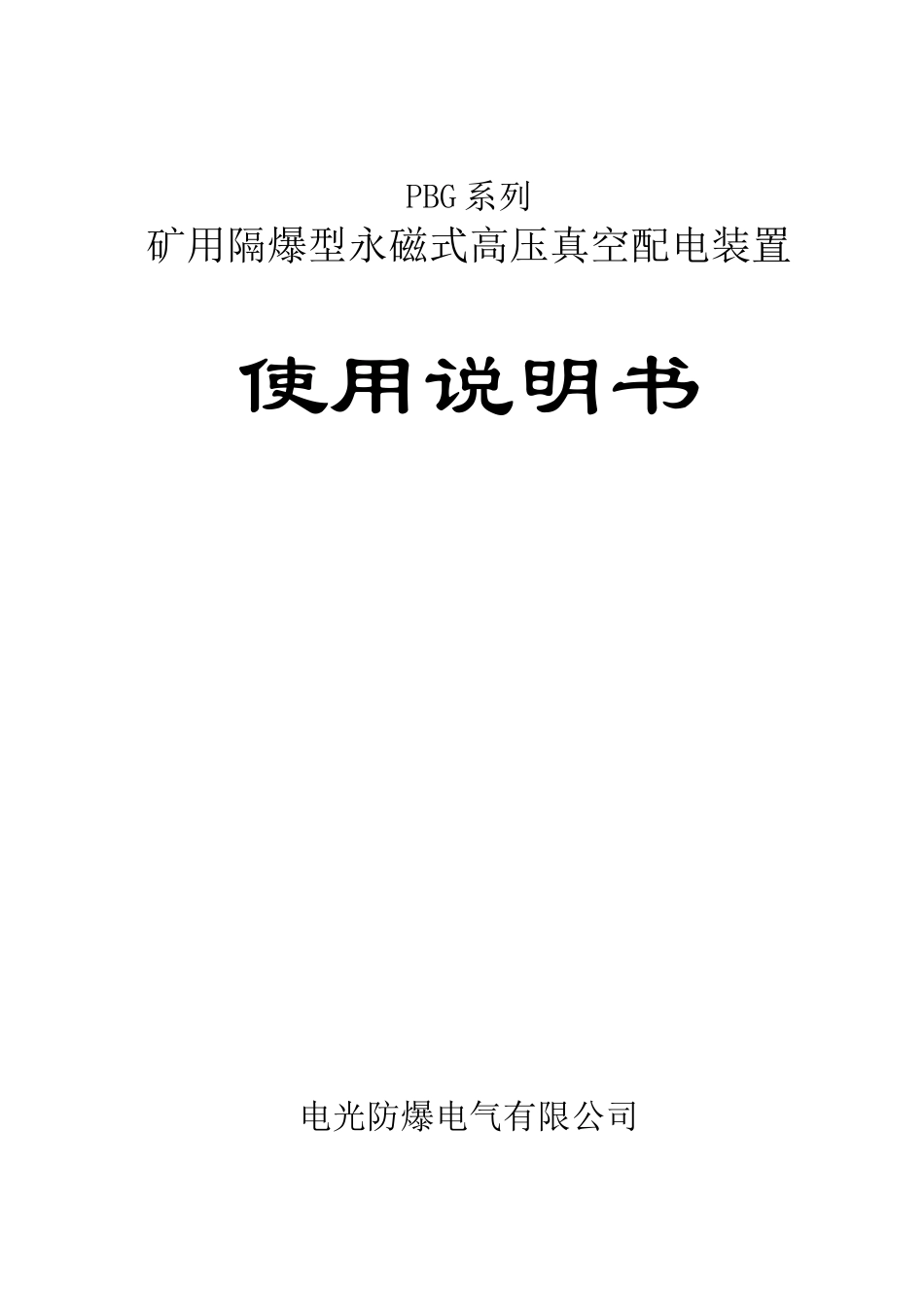

PBG系列矿用隔爆型永磁式高压真空配电装置使用说明书电光防爆电气有限公司前言本说明书依据GB9969.1－1998标准编。本产品执行标准：JB8739－1998《矿用隔爆型高压配电装置》和Q/DG49-2006企业标准。防爆类型：矿用隔爆型防爆标志：ExdI本说明书介绍了该配电装置的特点和性能，以及应用范围、安装接线、操作维护等内容。对本装置的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。本装置所用的保护装置的一些重要操作，如定值修改等，均设有授权密码，请用户注意。如不按本说明书的要求进行操作，则有可能造成不良后果。对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。本说明书自2006年12月1日起实施。使用前请认真阅读使用说明书!!！1用途PBG系列矿用隔爆型永磁式高压真空配电装置（以下简称配电装置）适用于含有甲烷混合气体，具有爆炸危险的煤矿井下，对额定电压10（6、3.3）KV，额定频率50Hz，额定电流不超过630A的三相交流中性点不接地或经消弧线圈接地的供电系统进行控制、保护和测量。配电装置执行标准：GB8739-1998《矿用隔爆型高压配电装置》和Q/DG49-2006企业标准。正常使用、安装条件1环境温度：-5℃～+40℃；2海拔高度不超过1000m；3周围空气相对温度不大于95%（25℃时）；4具有甲烷等混合气体的煤矿井下；5无振动和冲击振动的地方；6能防止滴水的地方；7水平安装倾斜度不超过15°。主要技术参数1额定电压：10（6、3.3）KV2最高工作电压：12（7.2、3.9）KV3额定频率：50Hz4额定电流：50A、75A、100A、150A、200A、315A、400A、500A、630A。（以上九种电流等级的配电装置中，真空断路器和隔离插销额定电流等级均为630A，仅电流互感器有区别）5额定绝缘水平见表1表1额定电压（KV）1min工频耐压（有效值）（KV）标准雷电冲击全波（峰值）（KV）对地、相间断路器断口间隔离开关断口间二次回路对地对地、相间断路器断口间隔离开关断口间1042482758563030260603.33030260606额定短路开断电流：12.5KA7额定短路开断次数：30次8额定短路关合电流（峰值）：31.5KA9额定动稳定电流（峰值）：31.5KA10额定热稳定电流：12.5KA211额定热稳定时间：4S12机械寿命：10000次13隔离插销机械寿命：2000次14断路器的电动合闸装置操作电压：合闸交流100V；分闸直流24V15固有分闸时间：不大于0.1S16外形尺寸（基本型）：1440mm×1385mm×1290mm17重量：约800Kg产品分类1型号及其含义PBG—□/10（6、3.3）Y永磁机构额定电压KV额定电流630、500、400、315、200、150、100、75、50A高压隔爆配电防爆类型：矿用隔爆型标志：ExdI2主回路接线方案本配电装置按在系统中的作用，主回路接线方案共分四种：a.方案：该方案原理接线（如图1）配电装置电源侧有两个接线位置，负荷侧一个接线位置。本配电装置可单独使用，也可联台使用（橡套电缆联接）。b.方案：该方案原理接线（如图2）配电装置电源侧为单回路馈入（左右均可），负荷侧为单回路馈出。该方案的配电可单台使用，也可联台使用（橡套电缆联接）。c.方案：该方案原理接线（如图3）配电装置的电源侧无电缆头，三相电源从相邻开关的硬母线通过联通节接到本开关的硬母线。负荷侧有一只馈出电缆头。当同室有多台配电装置联台使用时，该配电装置只作分路开关，不能单台使用。以上a、b、c方案的进线侧电缆头可以是铠装的，也可以是橡套电缆头，用户订货时应说明，如无说明，进线均配铠装电缆头，出线均配橡套电缆头。d.方案：该方案一次接线图（如图4）配电装置的电源侧无电缆头。三相电源从相邻开关的硬母线通过连通节到本台开关右（或左）端的硬母线。d.方案的配电装置不单台使用，当同室有多台配电装置联合使用时，本装置当作母线联络开关。联络开关没有电动合闸，没有失压和漏电保护功能，只有手动3合闸和分闸，防爆结构上a方案可以覆盖b、c、d三种方案。产品结构PBG系列矿用隔爆型高压真空配电装置的结构分为隔爆箱和机芯小车两大部分。隔离箱由箱体、箱门、后盖板（上下各一块）、接线腔、底架等主要部分组成。箱体为长方体，中隔板将箱体隔开成前后两腔，横隔板将后腔隔开形成上下两室...
