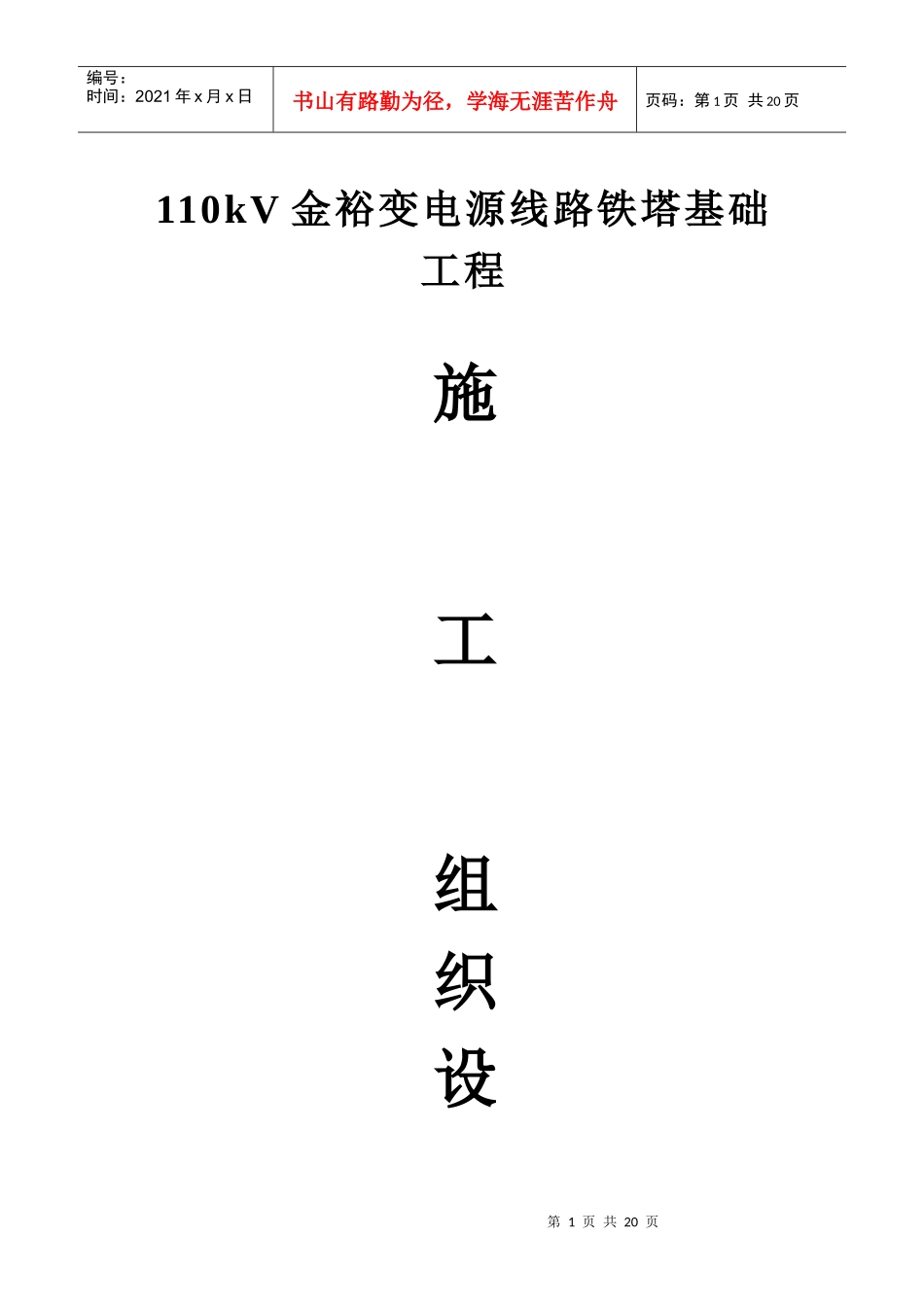

110kV金裕变电源线路铁塔基础工程施工组织设计VIP免费

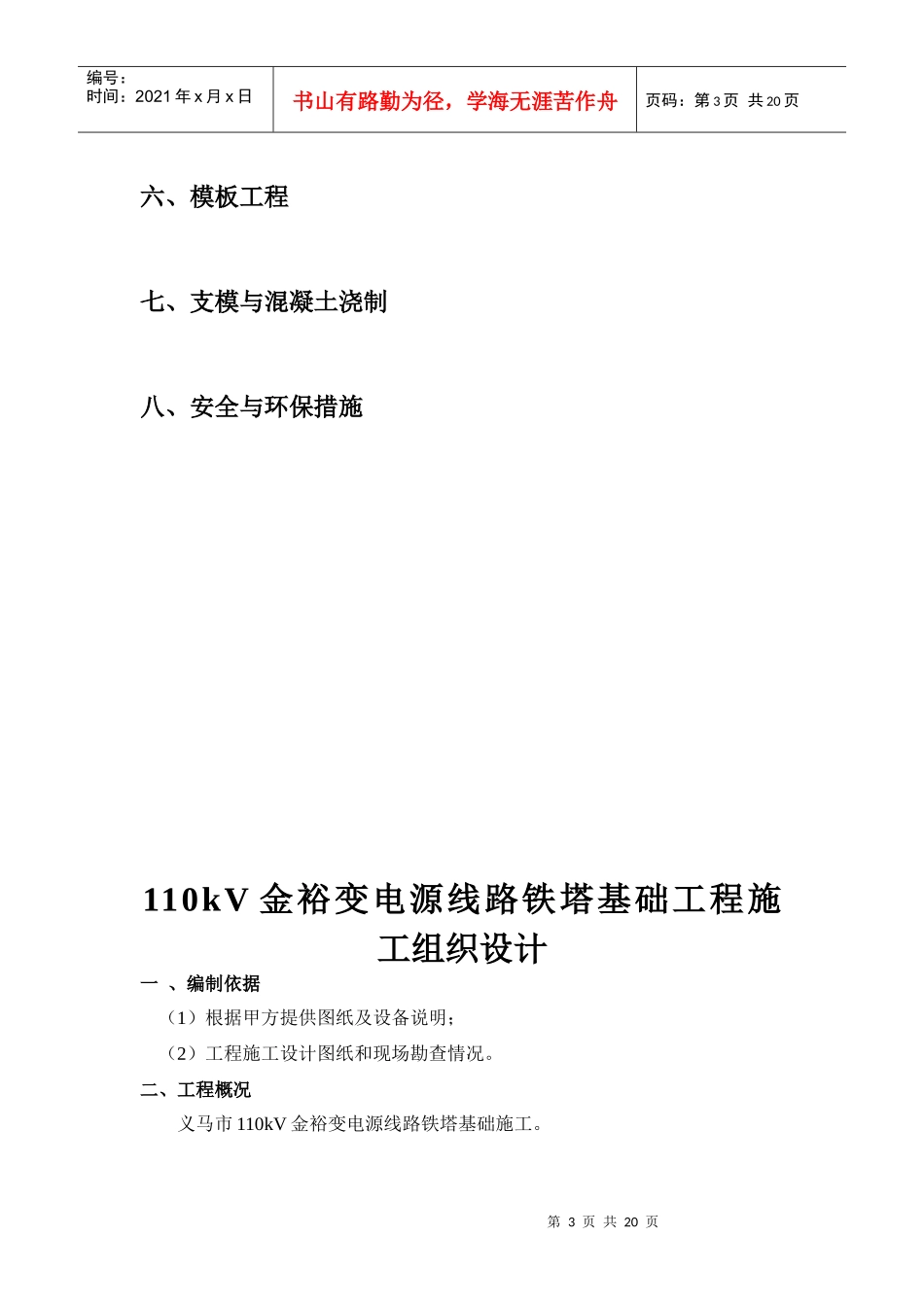

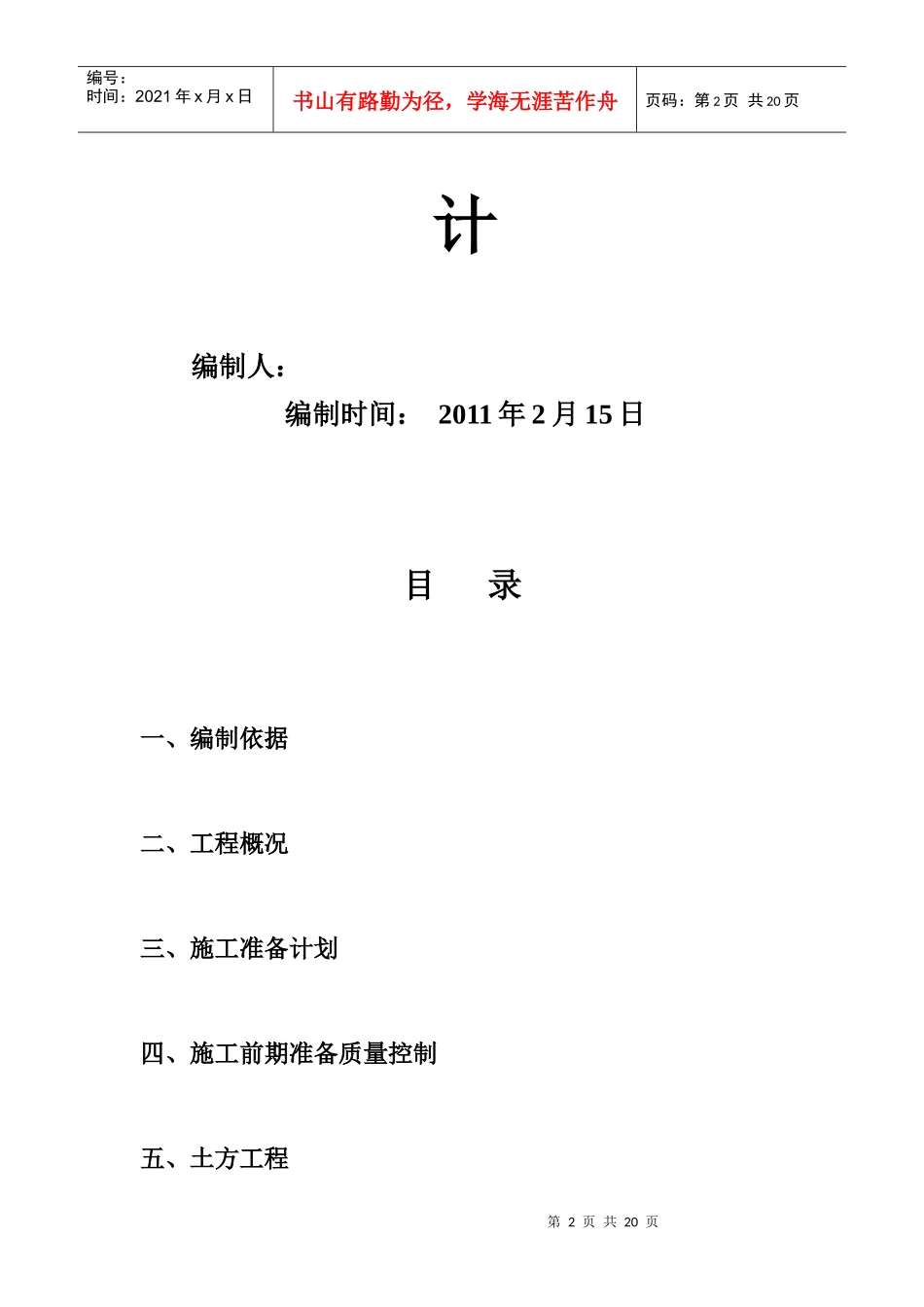

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页110kV金裕变电源线路铁塔基础工程施工组织设第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页计编制人：编制时间：2011年2月15日目录一、编制依据二、工程概况三、施工准备计划四、施工前期准备质量控制五、土方工程第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页六、模板工程七、支模与混凝土浇制八、安全与环保措施110kV金裕变电源线路铁塔基础工程施工组织设计一、编制依据（1）根据甲方提供图纸及设备说明；（2）工程施工设计图纸和现场勘查情况。二、工程概况义马市110kV金裕变电源线路铁塔基础施工。第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页三、施工准备计划3.1认真研读图纸，仔细领会设计意图，弄清具体情况。认真做好《技术交底》，按要求填写施工原始记录表格，并妥善保存，内容包括：3.1.1基坑的操平找正将经纬仪安平于铁塔基础中心桩处，严格检查坑深、根开、对角线等尺寸，与相对应的设计图纸吻合。坑深中心应保留木桩或印记。每个基坑操平时应包括坑中心及四角在内的至少5个点。如果现浇基础有垫层者，未浇注前和浇注后分别进行操平。对于终端塔、转角塔还要按照设计图纸要求将上拔腿（线路外角）坑深加大，满足基础预偏的要求.3.1.2基础材料的要求基础材料应在基础浇注前运达搅拌现场，当直接堆放于地面时，砂的备料应增大3％，碎石应增加2％。当堆放于特殊场地时，可直接按照设计备料。材料存放场地应防止雨水冲刷.水泥还要防止雨淋受潮等措施.3.2.原材料质量控制3.2.1基础钢筋的质量控制基础钢筋入库时要按照图纸进行入库检验。分型号堆放，并挂牌标识。发到施工现场的钢筋，在使用前应对照图纸逐个检查型号、尺寸、规格、数量，以防错运或错用.第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页3.2.2水泥的质量控制要依据设计、季节、气候及工程的具体情况合理选择与使用水泥。施工过程中还应注意以下几点：(1)水泥强度等级宜为混凝土强度等级的1.5倍—2倍；(2)选择收缩值较小的水泥品种，因为水泥等级越高、细度越细、早强越高对混凝土开裂影响越大；(3)尽量用低热水泥，降低混凝土的温升值；(4)控制水泥的碱含量0.6﹪；(5)应按标明的品种、强度等级、生产厂家和出厂批号分别储存，不得混装；(6)水泥在运输和储存过程中应防水防潮；(7)加强抽样频率；(8)水泥提前进货入仓，注意其温度的控制.3.2.3骨料的质量控制(1)严格控制砂、石骨料的质量，包括：强度、抗冻性、化学成分、颗粒形状、细度模数、级配、超逊径、针片状和杂质含量；(2)拌制混凝土时，应按批经常检测砂子的细度模数、粗骨料的级配、超逊径，及时调整配合比；另外砂子、小石的含水量每3个小时检测一次，及时调整用水量，保证混凝土拌和物的坍落度和水灰比；(3)粗骨料宜选用粒径20mm-40mm连续级配的碎石含泥量不大于l％；(4)细骨料采用中细砂，平均粒径大于0.4mm，含泥量不大于1.5％，细度模数2.80左右，应质地坚硬、清洁、级配良好；(5)控制粗细骨料的质量和碱含量；(6)粗细骨料的最佳级配、各种粒径之间的含量(掺量)和最佳密度要通过试验确定.3.2.4水的质量要求拌制混凝土用水及养护用水，宜使用饮用水或经取样化验合格的水，水中不得含有油脂、泥土、杂草等，其上游应无化合物流入；有怀疑时应进行化验；为保证用水清洁，不得用第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页水沟引水；严禁使用工业废水、污水及沼泽水.3.3根据工程量大小、施工人员数量，准备好相关工器具。主要工器具：一台挖掘机、一台水准仪、一把5M塔尺、一把5M钢卷尺、线绳等。3.4施工所需机具在运至现场前，按规定进行检查、校验，保证在施工过程中，处于合格有效状态四、施工前期准备质量控制1.1基坑的操平找正将经纬仪安平于铁塔基础中心桩处，严格检查坑深、根开、对...
