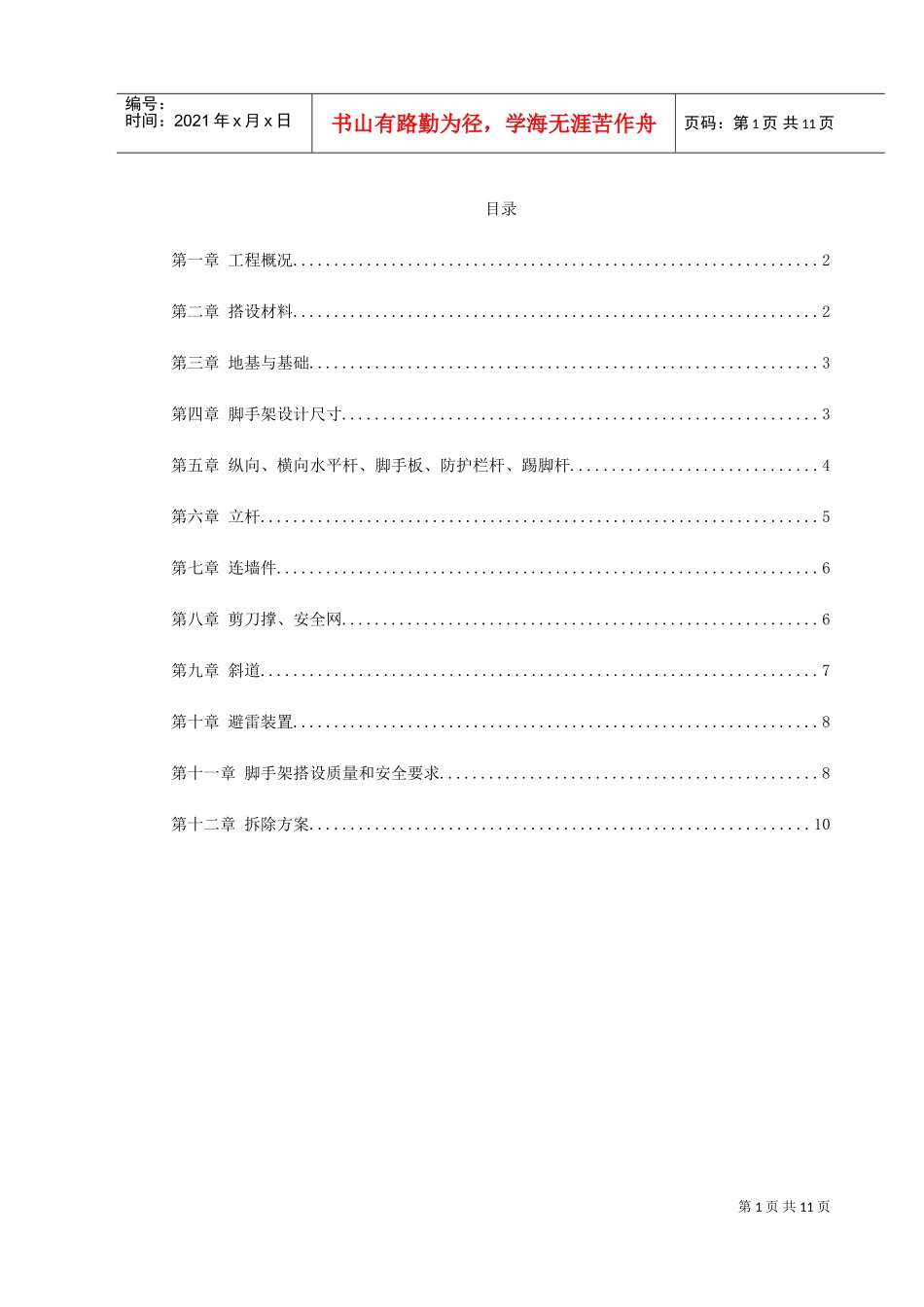

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录第一章工程概况................................................................2第二章搭设材料................................................................2第三章地基与基础..............................................................3第四章脚手架设计尺寸..........................................................3第五章纵向、横向水平杆、脚手板、防护栏杆、踢脚杆..............................4第六章立杆....................................................................5第七章连墙件..................................................................6第八章剪刀撑、安全网..........................................................6第九章斜道....................................................................7第十章避雷装置................................................................8第十一章脚手架搭设质量和安全要求..............................................8第十二章拆除方案.............................................................10第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页第一章工程概况本工程位于王介门村，由天山水泥有限公司投资粉磨站工程，由水泥粉磨、水泥库、包装房配电房及控制室、粉煤灰库、配料库、破碎房、熟料库八个单体组成。根据实际情况，以熟料库为编制对象总高度为25米的外脚手架，密目风围护。第二章搭设材料1、搭设脚手架全部采用48mm,壁厚3.5mm的钢管,挑型钢采用16#工字钢,其质量符合现行国家标准规定.2、脚手架钢管的尺寸、横向水平杆最大长度2.2m,其它杆最大长度为6.5m,每根钢管的最大质量不小于25KG.3、钢管表面平直光滑，无裂缝、结疤、分层、硬弯、毛刺、压痕和深的划痕。4、钢管上严禁打孔，钢管在使用前先涂刷防锈漆。5、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。（1）新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。对不合格品禁止使用。（2）旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页（3）撙、旧扣件均进行防锈处理。6、脚手片用毛竹，无发霉、腐蚀。7、密目式安全网必须有建设主管部门认证的产品。第三章地基与基础1、脚手架地基与基础的施工，根据脚手搭设高度，原土或填土必须事先进行夯实，（地基能承受0.8Kg/c㎡的压力)后用C20砼浇筑厚度大于10CM硬化,2m平面沿杆基础周边位置,基础和能承受澡结构荷载。2、脚手架底面标高高于自然地坪50mm3、立杆基础外侧设置20cm*20cm的排水沟。第四章脚手架设计尺寸1、脚手架底步距为2M，其余每步为1.8。2、立杆纵距为1.5M,横距为1.2M。3、踢脚杆、防护杆从第二步起设置分别为0.3M和平共处2M,顶排防护栏不少于二道,高度分别为0.9M,1.3M。第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页4、剪刀撑设置为间距为9M（6距）一排前嫌撑。5、边墙杆件设置为竖向每层、水平向为四跨。第五章纵向、横向水平杆、脚手板、防护栏杆、踢脚杆1、纵向水平设置在立杆内侧，其长度不小于3跨。纵向水平杆接长采用对接扣件连接，交错布置，两根相邻纵向水平接头设置相互错开不小于500MM，各接头中心至最近主节点的距离不大于纵距的1/3。2、纵向搭接长度不小于1米，并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100MM。3、纵向水平杆的各节点采用直角扣件固定在横向水平杆上。4、横向水平杆的各个节点处必须调协并采用直角扣件扣接且严禁拆除。5、脚手片的必须垂直于墙现横向铺设，满铺到位，不留空位。四角用18铁丝双股并联绑扎固定在纵向水平杆上，要求绑扎牢固，交接处平...
