K70+075~K71+8662排水沟工程施工方案VIP免费

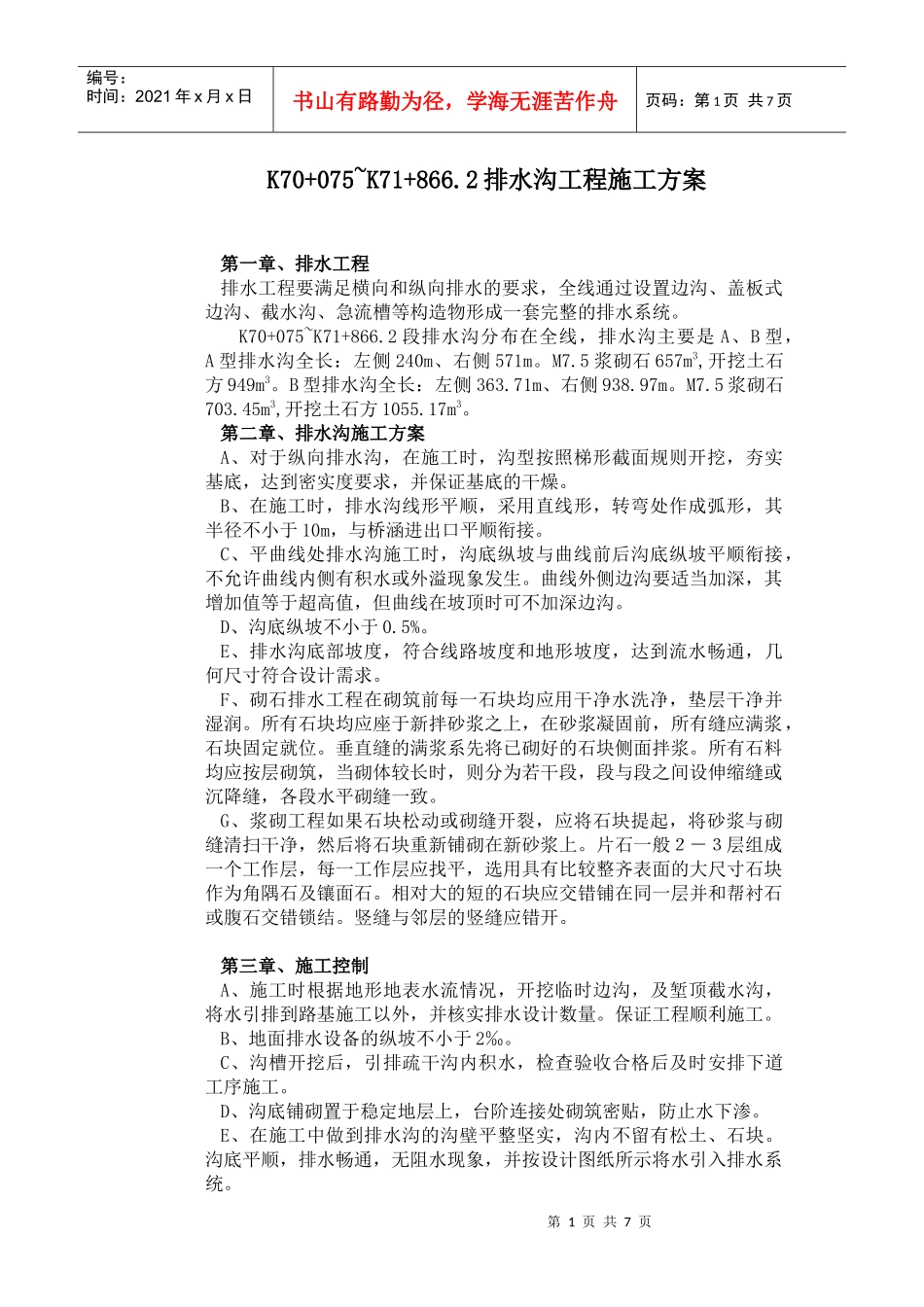

K70+075~K71+8662排水沟工程施工方案_第1页
1/7
K70+075~K71+8662排水沟工程施工方案_第2页
2/7
K70+075~K71+8662排水沟工程施工方案_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页K70+075~K71+866.2排水沟工程施工方案第一章、排水工程排水工程要满足横向和纵向排水的要求,全线通过设置边沟、盖板式边沟、截水沟、急流槽等构造物形成一套完整的排水系统。K70+075~K71+866.2段排水沟分布在全线,排水沟主要是A、B型,A型排水沟全长:左侧240m、右侧571m。M7.5浆砌石657m3,开挖土石方949m3。B型排水沟全长:左侧363.71m、右侧938.97m。M7.5浆砌石703.45m3,开挖土石方1055.17m3。第二章、排水沟施工方案A、对于纵向排水沟,在施工时,沟型按照梯形截面规则开挖,夯实基底,达到密实度要求,并保证基底的干燥。B、在施工时,排水沟线形平顺,采用直线形,转弯处作成弧形,其半径不小于10m,与桥涵进出口平顺衔接。C、平曲线处排水沟施工时,沟底纵坡与曲线前后沟底纵坡平顺衔接,不允许曲线内侧有积水或外溢现象发生。曲线外侧边沟要适当加深,其增加值等于超高值,但曲线在坡顶时可不加深边沟。D、沟底纵坡不小于0.5%。E、排水沟底部坡度,符合线路坡度和地形坡度,达到流水畅通,几何尺寸符合设计需求。F、砌石排水工程在砌筑前每一石块均应用干净水洗净,垫层干净并湿润。所有石块均应座于新拌砂浆之上,在砂浆凝固前,所有缝应满浆,石块固定就位。垂直缝的满浆系先将已砌好的石块侧面拌浆。所有石料均应按层砌筑,当砌体较长时,则分为若干段,段与段之间设伸缩缝或沉降缝,各段水平砌缝一致。G、浆砌工程如果石块松动或砌缝开裂,应将石块提起,将砂浆与砌缝清扫干净,然后将石块重新铺砌在新砂浆上。片石一般2-3层组成一个工作层,每一工作层应找平,选用具有比较整齐表面的大尺寸石块作为角隅石及镶面石。相对大的短的石块应交错铺在同一层并和帮衬石或腹石交错锁结。竖缝与邻层的竖缝应错开。第三章、施工控制A、施工时根据地形地表水流情况,开挖临时边沟,及堑顶截水沟,将水引排到路基施工以外,并核实排水设计数量。保证工程顺利施工。B、地面排水设备的纵坡不小于2‰。C、沟槽开挖后,引排疏干沟内积水,检查验收合格后及时安排下道工序施工。D、沟底铺砌置于稳定地层上,台阶连接处砌筑密贴,防止水下渗。E、在施工中做到排水沟的沟壁平整坚实,沟内不留有松土、石块。沟底平顺,排水畅通,无阻水现象,并按设计图纸所示将水引入排水系统。第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页F、在浆砌片石加固之前,对沟槽进行修整,做到沟底和沟壁坚实平整,沟底标高及断面尺寸应符合设计图纸的要求。G、采用浆砌片石铺砌时,做到砌缝砂浆饱满,勾缝顺直,沟身不漏水。H、浆砌排水沟施工质量标准:项次检测项目规定值或允许偏差检测方法和频率1砂浆强度符合设计要求同一配合比,每台班2组2轴线偏位(mm)50经纬仪:每200m测8处3墙面直顺度(mm)或坡度30符合设计要求20m拉线坡度尺:每200m测4处4断面尺寸(mm)±30尺量:每200m测4处5铺砌厚度不小于设计值尺量:每200m测4处6基础垫层宽、厚度不小于设计值尺量:每200m测4处7沟底高程±15水准仪:每200m测8处H、急流槽施工质量标准项次检测项目规定值或允许偏差检测方法和频率1砂浆强度符合设计要求同一配合比,每台班2组2轴线偏位(mm)50经纬仪:每200m测5处3槽底高程(mm)±20水准仪200m测5点4断面尺寸(mm)±30尺量:每200m测2处5直顺度或坡度(mm)±3020m拉线、坡度尺:每200米测2点6砌筑厚度不小于设计值尺量:每200m测2处7基础垫层宽、厚(mm)不小于设计值尺量:每200m测2处第四章工、料、机资源计划1.劳动力组织计划排水工程计划2010年7月1日开工,2011年12月31日结束。考虑雨季影响以及其他因素,实际施工工期为18个月,施工高峰需要投入50人约20000个工作日。项目部管理人员12人如下表格项目经理1人负责日常管理工作项目副经理1人负责现场施工工作总工1人负责全部技术管理工作技术1人负责分管技术工作-测试4人负责全部测量,实验工作劳资计划1人负责工程、计价、工资等第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟...
