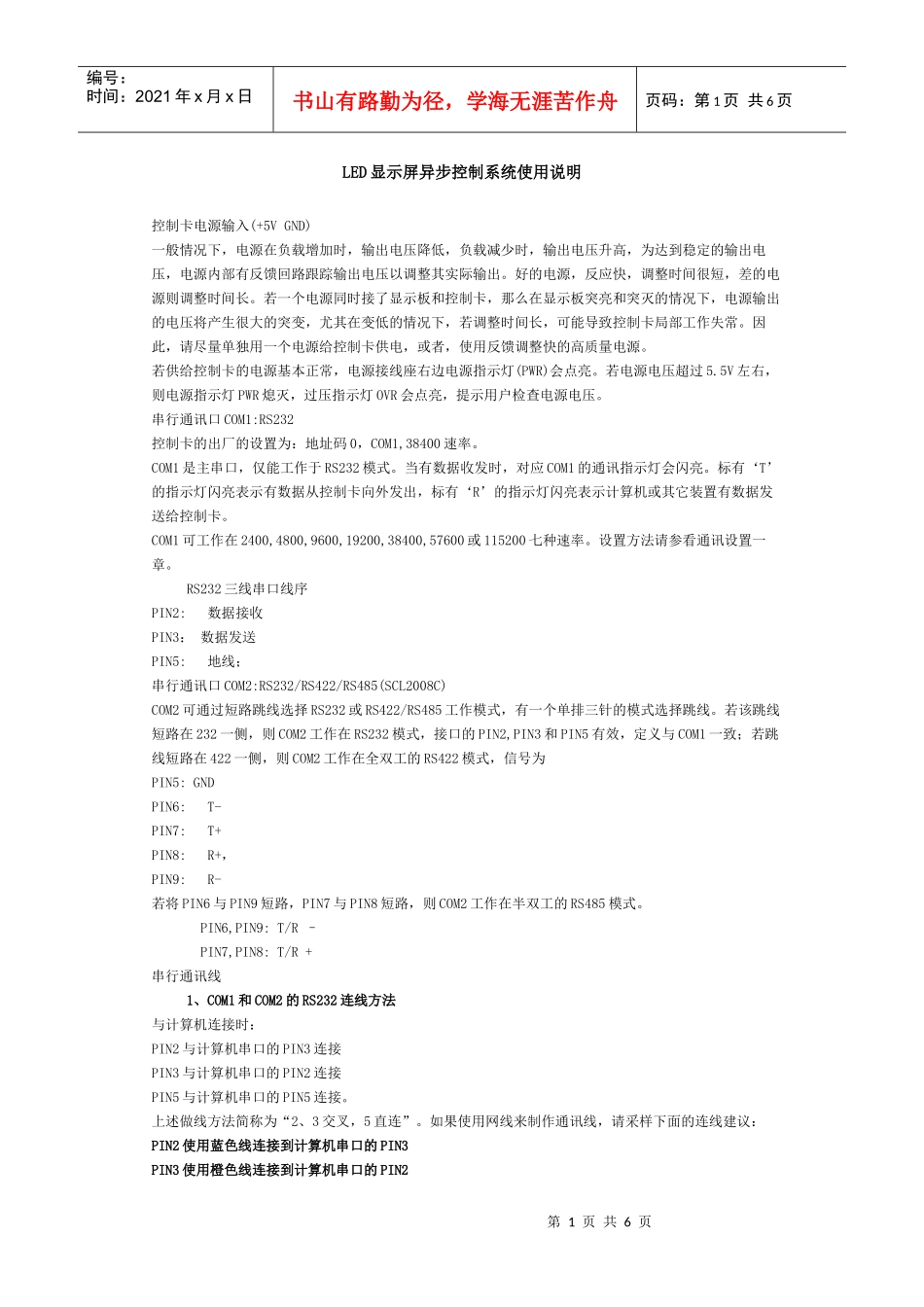

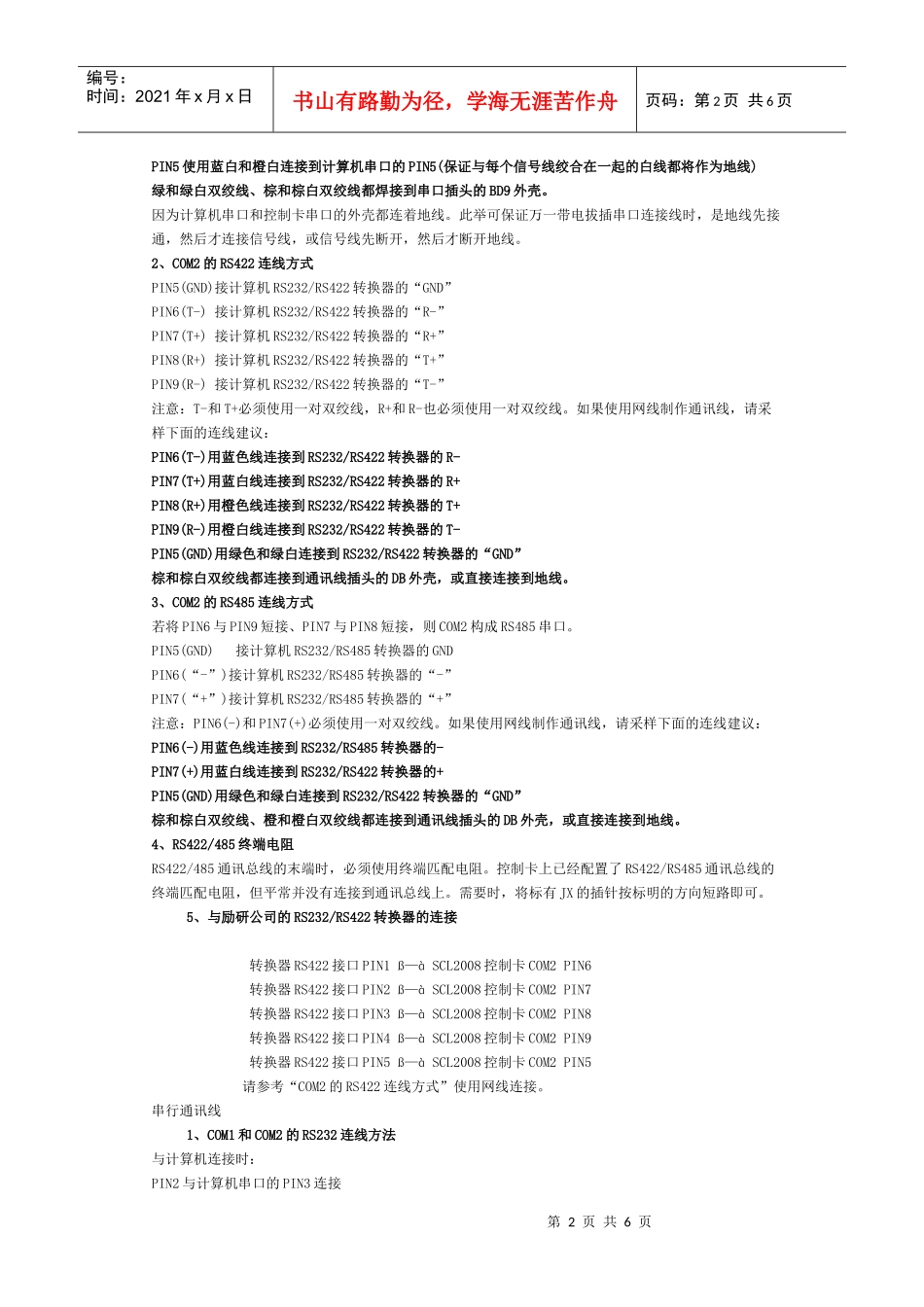

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页LED显示屏异步控制系统使用说明控制卡电源输入(+5VGND)一般情况下，电源在负载增加时，输出电压降低，负载减少时，输出电压升高，为达到稳定的输出电压，电源内部有反馈回路跟踪输出电压以调整其实际输出。好的电源，反应快，调整时间很短，差的电源则调整时间长。若一个电源同时接了显示板和控制卡，那么在显示板突亮和突灭的情况下，电源输出的电压将产生很大的突变，尤其在变低的情况下，若调整时间长，可能导致控制卡局部工作失常。因此，请尽量单独用一个电源给控制卡供电，或者，使用反馈调整快的高质量电源。若供给控制卡的电源基本正常，电源接线座右边电源指示灯(PWR)会点亮。若电源电压超过5.5V左右，则电源指示灯PWR熄灭，过压指示灯OVR会点亮，提示用户检查电源电压。串行通讯口COM1:RS232控制卡的出厂的设置为：地址码0，COM1,38400速率。COM1是主串口，仅能工作于RS232模式。当有数据收发时，对应COM1的通讯指示灯会闪亮。标有‘T’的指示灯闪亮表示有数据从控制卡向外发出，标有‘R’的指示灯闪亮表示计算机或其它装置有数据发送给控制卡。COM1可工作在2400,4800,9600,19200,38400,57600或115200七种速率。设置方法请参看通讯设置一章。RS232三线串口线序PIN2:数据接收PIN3：数据发送PIN5:地线；串行通讯口COM2:RS232/RS422/RS485(SCL2008C)COM2可通过短路跳线选择RS232或RS422/RS485工作模式，有一个单排三针的模式选择跳线。若该跳线短路在232一侧，则COM2工作在RS232模式，接口的PIN2,PIN3和PIN5有效，定义与COM1一致；若跳线短路在422一侧，则COM2工作在全双工的RS422模式，信号为PIN5:GNDPIN6:T-PIN7:T+PIN8:R+，PIN9:R-若将PIN6与PIN9短路，PIN7与PIN8短路，则COM2工作在半双工的RS485模式。PIN6,PIN9:T/R–PIN7,PIN8:T/R+串行通讯线1、COM1和COM2的RS232连线方法与计算机连接时：PIN2与计算机串口的PIN3连接PIN3与计算机串口的PIN2连接PIN5与计算机串口的PIN5连接。上述做线方法简称为“2、3交叉，5直连”。如果使用网线来制作通讯线，请采样下面的连线建议：PIN2使用蓝色线连接到计算机串口的PIN3PIN3使用橙色线连接到计算机串口的PIN2第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页PIN5使用蓝白和橙白连接到计算机串口的PIN5(保证与每个信号线绞合在一起的白线都将作为地线)绿和绿白双绞线、棕和棕白双绞线都焊接到串口插头的BD9外壳。因为计算机串口和控制卡串口的外壳都连着地线。此举可保证万一带电拔插串口连接线时，是地线先接通，然后才连接信号线，或信号线先断开，然后才断开地线。2、COM2的RS422连线方式PIN5(GND)接计算机RS232/RS422转换器的“GND”PIN6(T-)接计算机RS232/RS422转换器的“R-”PIN7(T+)接计算机RS232/RS422转换器的“R+”PIN8(R+)接计算机RS232/RS422转换器的“T+”PIN9(R-)接计算机RS232/RS422转换器的“T-”注意：T-和T+必须使用一对双绞线，R+和R-也必须使用一对双绞线。如果使用网线制作通讯线，请采样下面的连线建议：PIN6(T-)用蓝色线连接到RS232/RS422转换器的R-PIN7(T+)用蓝白线连接到RS232/RS422转换器的R+PIN8(R+)用橙色线连接到RS232/RS422转换器的T+PIN9(R-)用橙白线连接到RS232/RS422转换器的T-PIN5(GND)用绿色和绿白连接到RS232/RS422转换器的“GND”棕和棕白双绞线都连接到通讯线插头的DB外壳，或直接连接到地线。3、COM2的RS485连线方式若将PIN6与PIN9短接、PIN7与PIN8短接，则COM2构成RS485串口。PIN5(GND)接计算机RS232/RS485转换器的GNDPIN6(“-”)接计算机RS232/RS485转换器的“-”PIN7(“+”)接计算机RS232/RS485转换器的“+”注意：PIN6(-)和PIN7(+)必须使用一对双绞线。如果使用网线制作通讯线，请采样下面的连线建议：PIN6(-)用蓝色线连接到RS232/RS485转换器的-PIN7(+)用蓝白线连接到RS232/RS422转换器的+PIN5(GND)用绿色和绿白连接到RS232/RS422转换器的“GND”棕和棕白双绞线、橙和橙白双绞线都连接到通讯线插头的DB外壳，或直接连接到地线。4、RS422/485终端电阻R...
