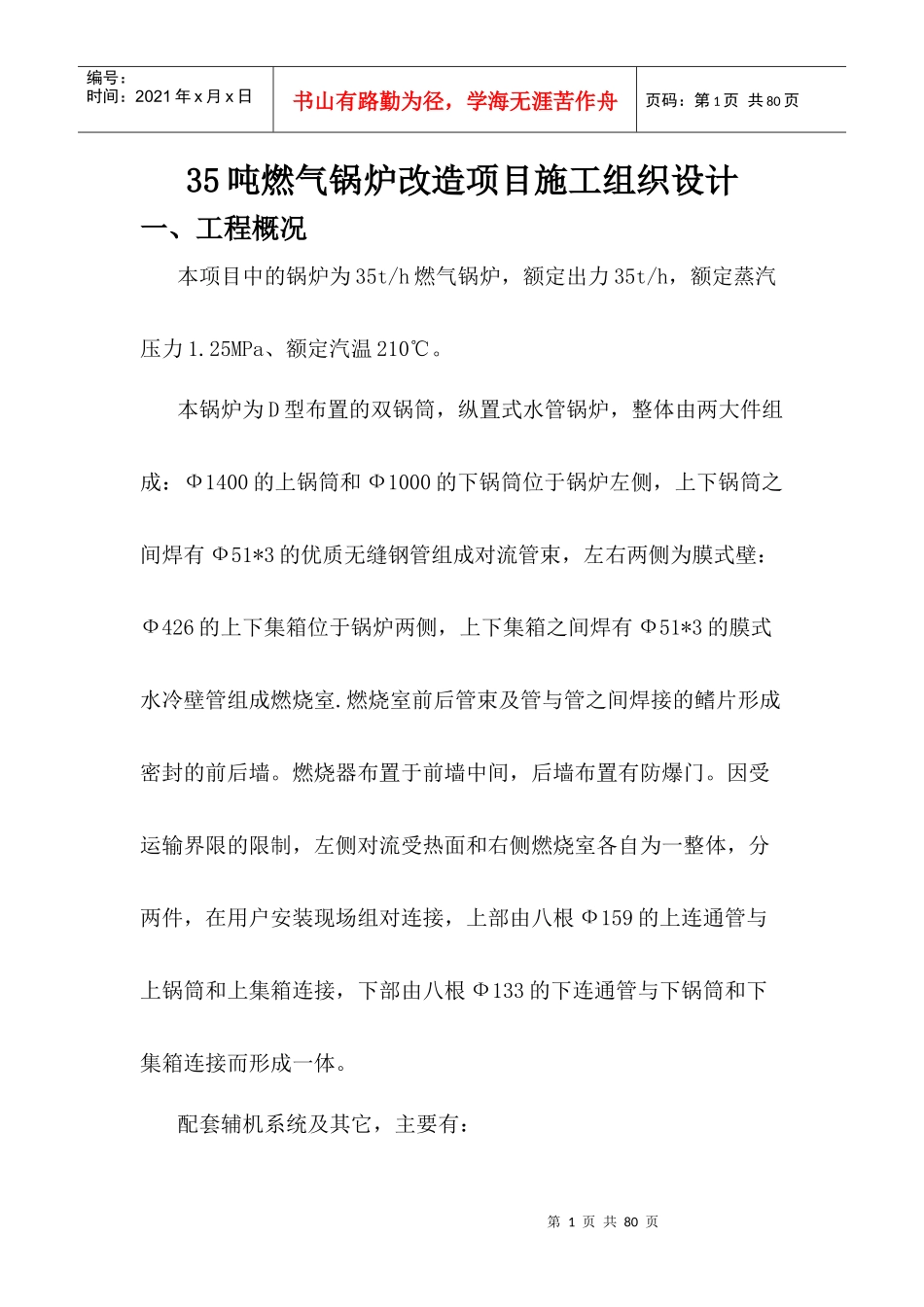

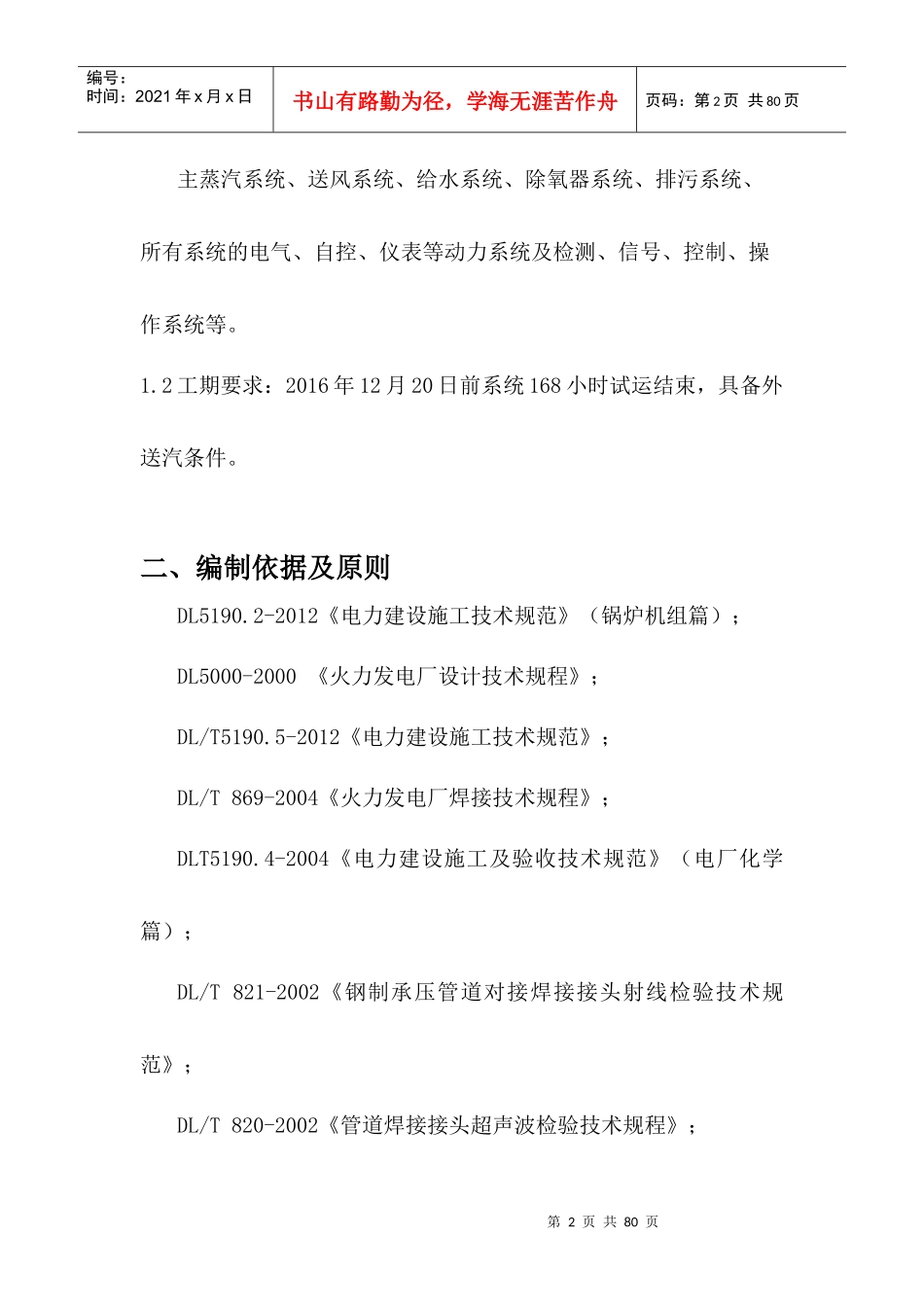

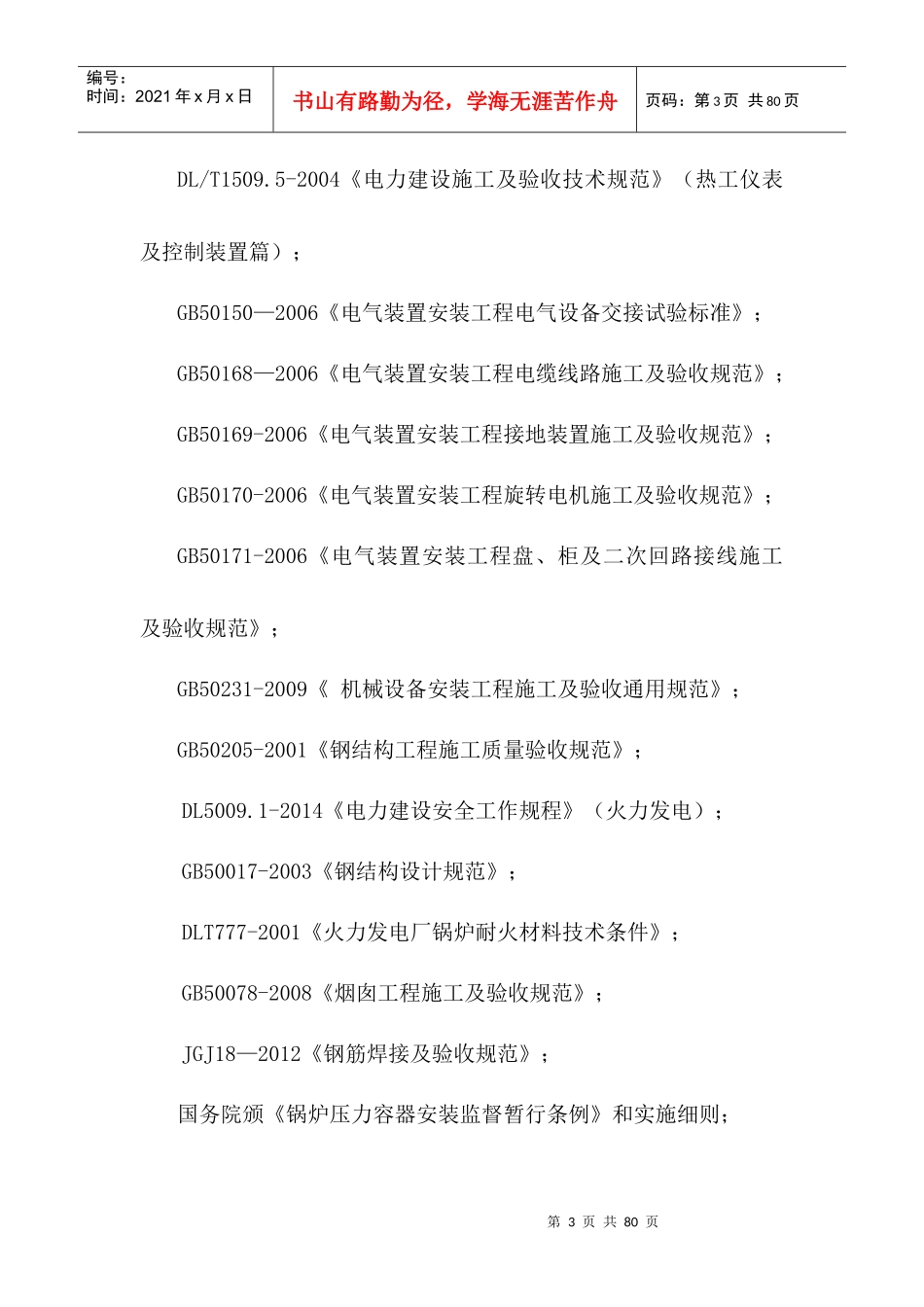

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页35吨燃气锅炉改造项目施工组织设计一、工程概况本项目中的锅炉为35t/h燃气锅炉，额定出力35t/h，额定蒸汽压力1.25MPa、额定汽温210℃。本锅炉为D型布置的双锅筒，纵置式水管锅炉，整体由两大件组成：Ф1400的上锅筒和Ф1000的下锅筒位于锅炉左侧，上下锅筒之间焊有Ф51*3的优质无缝钢管组成对流管束，左右两侧为膜式壁：Ф426的上下集箱位于锅炉两侧，上下集箱之间焊有Ф51*3的膜式水冷壁管组成燃烧室.燃烧室前后管束及管与管之间焊接的鳍片形成密封的前后墙。燃烧器布置于前墙中间，后墙布置有防爆门。因受运输界限的限制，左侧对流受热面和右侧燃烧室各自为一整体，分两件，在用户安装现场组对连接，上部由八根Ф159的上连通管与上锅筒和上集箱连接，下部由八根Ф133的下连通管与下锅筒和下集箱连接而形成一体。配套辅机系统及其它，主要有：第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页主蒸汽系统、送风系统、给水系统、除氧器系统、排污系统、所有系统的电气、自控、仪表等动力系统及检测、信号、控制、操作系统等。1.2工期要求：2016年12月20日前系统168小时试运结束，具备外送汽条件。二、编制依据及原则DL5190.2-2012《电力建设施工技术规范》（锅炉机组篇）；DL5000-2000《火力发电厂设计技术规程》；DL/T5190.5-2012《电力建设施工技术规范》；DL/T869-2004《火力发电厂焊接技术规程》；DLT5190.4-2004《电力建设施工及验收技术规范》（电厂化学篇）；DL/T821-2002《钢制承压管道对接焊接接头射线检验技术规范》；DL/T820-2002《管道焊接接头超声波检验技术规程》；第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页DL/T1509.5-2004《电力建设施工及验收技术规范》（热工仪表及控制装置篇）；GB50150—2006《电气装置安装工程电气设备交接试验标准》；GB50168—2006《电气装置安装工程电缆线路施工及验收规范》；GB50169-2006《电气装置安装工程接地装置施工及验收规范》；GB50170-2006《电气装置安装工程旋转电机施工及验收规范》；GB50171-2006《电气装置安装工程盘、柜及二次回路接线施工及验收规范》；GB50231-2009《机械设备安装工程施工及验收通用规范》；GB50205-2001《钢结构工程施工质量验收规范》；DL5009.1-2014《电力建设安全工作规程》（火力发电）；GB50017-2003《钢结构设计规范》；DLT777-2001《火力发电厂锅炉耐火材料技术条件》；GB50078-2008《烟囱工程施工及验收规范》；JGJ18—2012《钢筋焊接及验收规范》；国务院颁《锅炉压力容器安装监督暂行条例》和实施细则；第4页共80页第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页TSGG0001-2012《锅炉安全技术监察规程》；DL612—1996《电力工业锅炉压力容器监察规程》；TSGR0004-2009《固定式压力容器安全技术监察规程》；DL438—2009《火力发电厂金属技术监督规程》；国质检锅〔2002〕109号《锅炉压力容器压力管道焊工考试与管理规则》；DL／T868—2004《焊接工艺评定规程》；DL／T889—2015《电力基本建设热力设备化学监督导则》；GB50235—2010《工业金属管道工程施工规范》：DL5017—93《压力钢管制造安装及验收规范》；电技字第26号《电力工业技术管理法规（试行）》；调整、试运规范（1）DLT5210.1-2012《电力建设施工质量验收及评价规程》；（2）DL/T5210.1-2005《火电施工质量检验及评定标准》；（3）《火力发电厂基本建设工程启动及竣工验收规程实施办法》；第5页共80页第4页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共80页（4）《火电工程启动调试工作规定》2005版；（5）《火电机组热工自动投入率统计方法》；（6）《模拟量控制系统负荷变动试验导则》；（7）GB/T12145-2008《火力发电机组蒸汽汽动力设备水、汽质量标准》三、施工组织部署及施工组织机构3.1组织机构第6页共80页第5页共80页编号：时间：2021年x月x日书山有路勤...
