中级数控铣工职业资格技能鉴定样例3零件的加工VIP免费

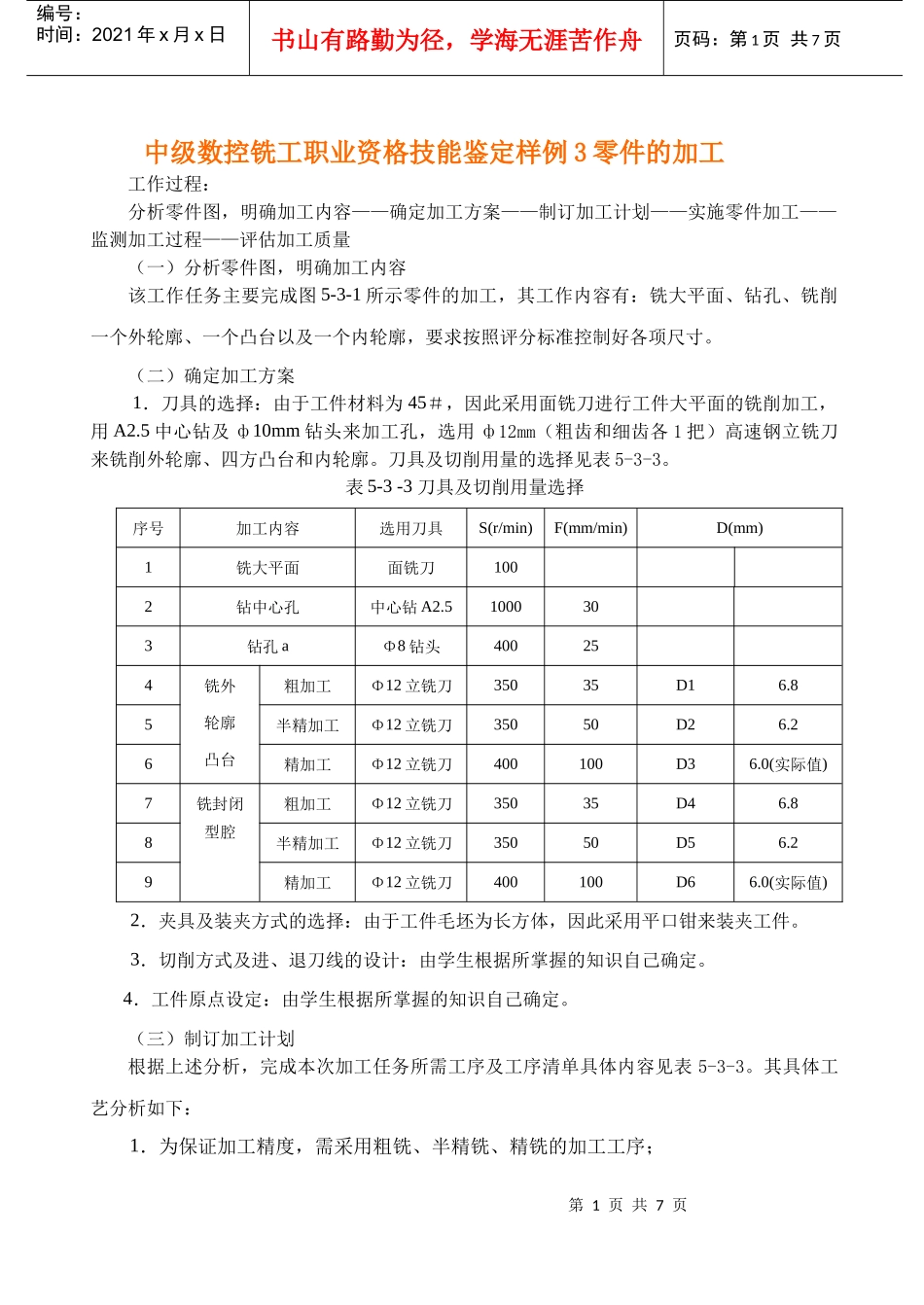

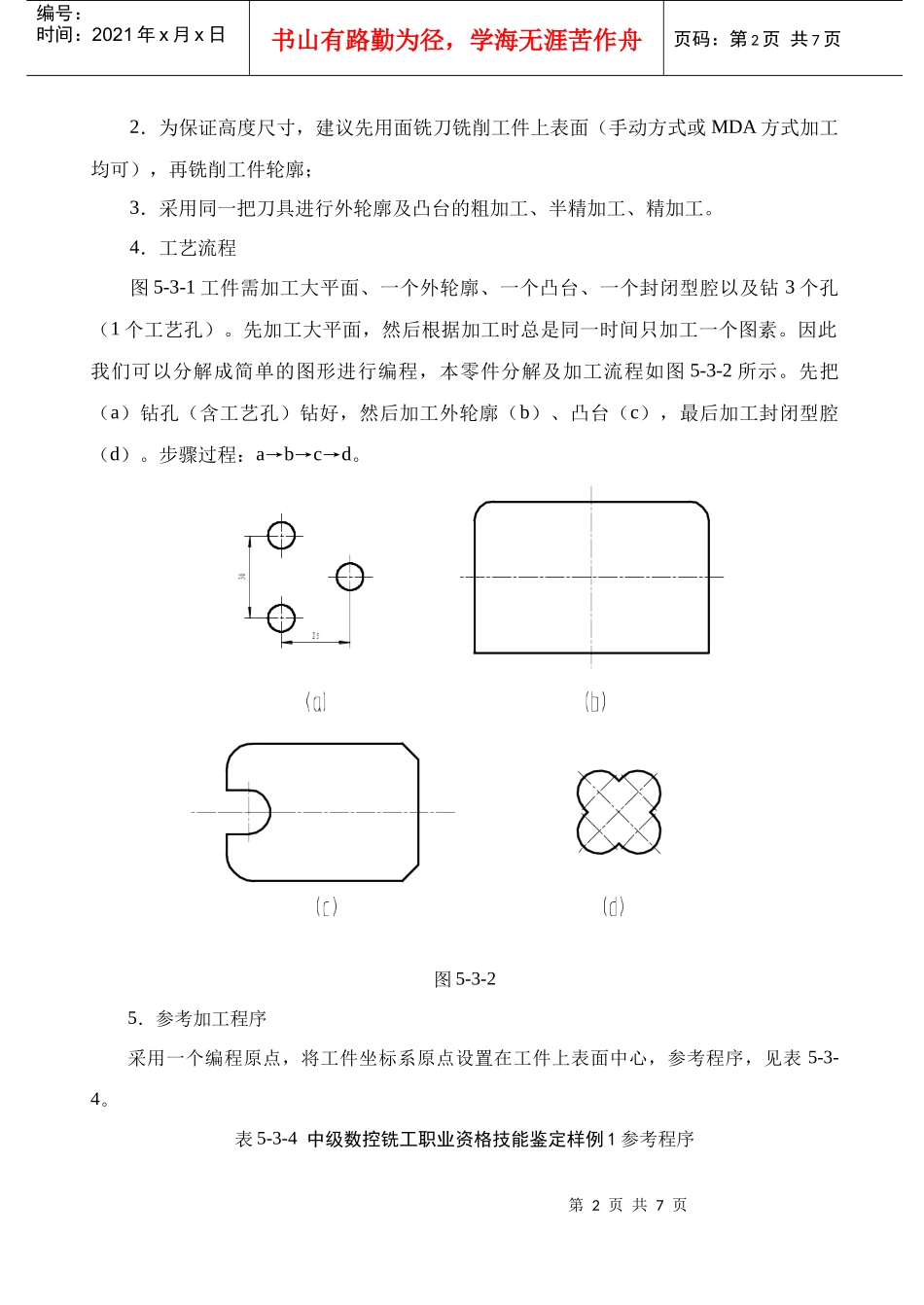

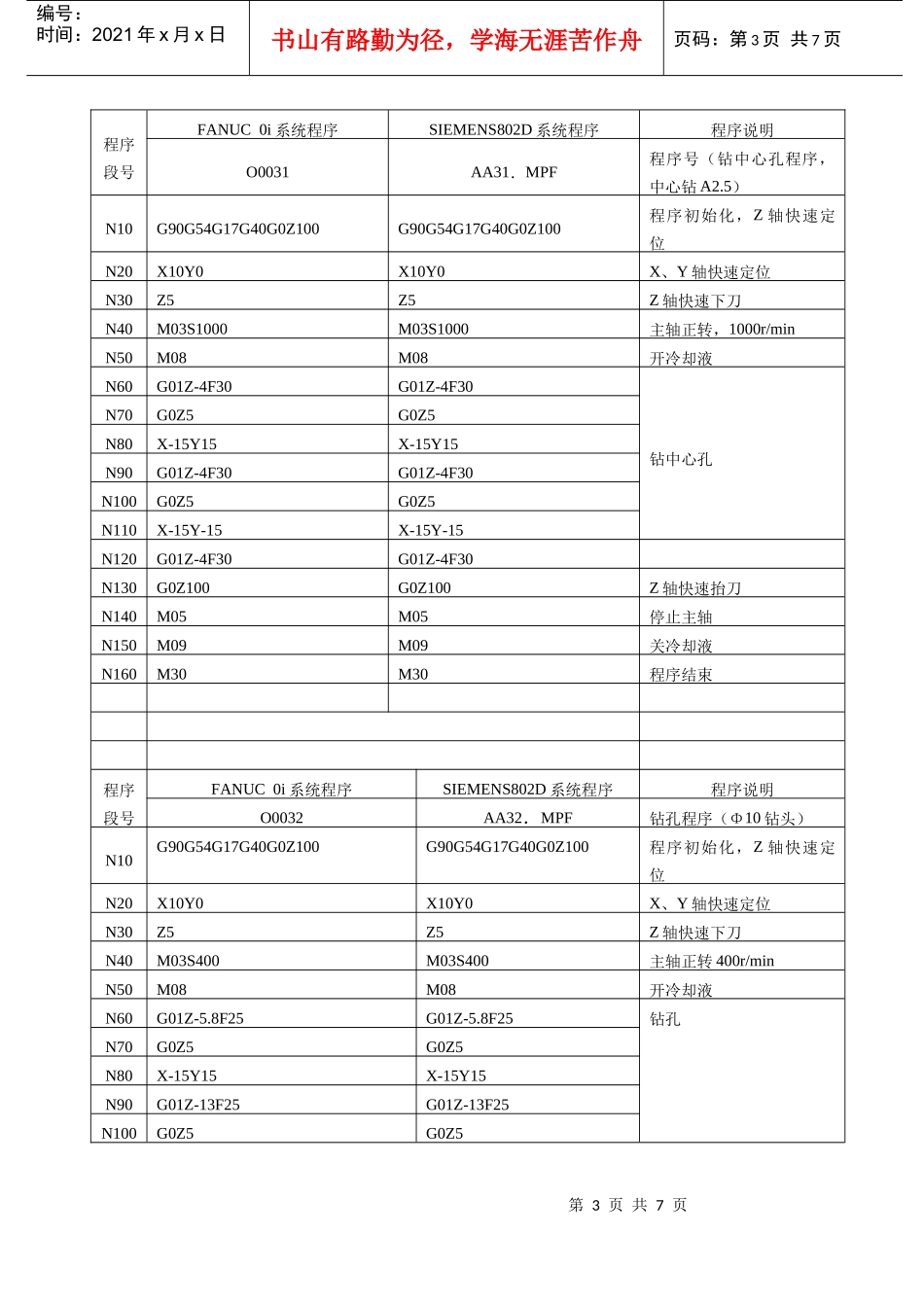

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页中级数控铣工职业资格技能鉴定样例3零件的加工工作过程：分析零件图，明确加工内容——确定加工方案——制订加工计划——实施零件加工——监测加工过程——评估加工质量（一）分析零件图，明确加工内容该工作任务主要完成图5-3-1所示零件的加工，其工作内容有：铣大平面、钻孔、铣削一个外轮廓、一个凸台以及一个内轮廓，要求按照评分标准控制好各项尺寸。（二）确定加工方案1．刀具的选择：由于工件材料为45＃，因此采用面铣刀进行工件大平面的铣削加工，用A2.5中心钻及ф10mm钻头来加工孔，选用ф12mm（粗齿和细齿各1把）高速钢立铣刀来铣削外轮廓、四方凸台和内轮廓。刀具及切削用量的选择见表5-3-3。表5-3-3刀具及切削用量选择序号加工内容选用刀具S(r/min)F(mm/min)D(mm)1铣大平面面铣刀1002钻中心孔中心钻A2.51000303钻孔aΦ8钻头400254铣外轮廓凸台粗加工Φ12立铣刀35035D16.85半精加工Φ12立铣刀35050D26.26精加工Φ12立铣刀400100D36.0(实际值)7铣封闭型腔粗加工Φ12立铣刀35035D46.88半精加工Φ12立铣刀35050D56.29精加工Φ12立铣刀400100D66.0(实际值)2．夹具及装夹方式的选择：由于工件毛坯为长方体，因此采用平口钳来装夹工件。3．切削方式及进、退刀线的设计：由学生根据所掌握的知识自己确定。4．工件原点设定：由学生根据所掌握的知识自己确定。（三）制订加工计划根据上述分析，完成本次加工任务所需工序及工序清单具体内容见表5-3-3。其具体工艺分析如下：1．为保证加工精度，需采用粗铣、半精铣、精铣的加工工序；第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2．为保证高度尺寸，建议先用面铣刀铣削工件上表面（手动方式或MDA方式加工均可），再铣削工件轮廓；3．采用同一把刀具进行外轮廓及凸台的粗加工、半精加工、精加工。4．工艺流程图5-3-1工件需加工大平面、一个外轮廓、一个凸台、一个封闭型腔以及钻3个孔（1个工艺孔）。先加工大平面，然后根据加工时总是同一时间只加工一个图素。因此我们可以分解成简单的图形进行编程，本零件分解及加工流程如图5-3-2所示。先把（a）钻孔（含工艺孔）钻好，然后加工外轮廓（b）、凸台（c），最后加工封闭型腔（d）。步骤过程：a→b→c→d。图5-3-25．参考加工程序采用一个编程原点，将工件坐标系原点设置在工件上表面中心，参考程序，见表5-3-4。表5-3-4中级数控铣工职业资格技能鉴定样例1参考程序第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页程序段号FANUC0i系统程序SIEMENS802D系统程序程序说明O0031AA31．MPF程序号（钻中心孔程序，中心钻A2.5）N10G90G54G17G40G0Z100G90G54G17G40G0Z100程序初始化，Z轴快速定位N20X10Y0X10Y0X、Y轴快速定位N30Z5Z5Z轴快速下刀N40M03S1000M03S1000主轴正转，1000r/minN50M08M08开冷却液N60G01Z-4F30G01Z-4F30钻中心孔N70G0Z5G0Z5N80X-15Y15X-15Y15N90G01Z-4F30G01Z-4F30N100G0Z5G0Z5N110X-15Y-15X-15Y-15N120G01Z-4F30G01Z-4F30N130G0Z100G0Z100Z轴快速抬刀N140M05M05停止主轴N150M09M09关冷却液N160M30M30程序结束程序段号FANUC0i系统程序SIEMENS802D系统程序程序说明O0032AA32．MPF钻孔程序（Φ10钻头）N10G90G54G17G40G0Z100G90G54G17G40G0Z100程序初始化，Z轴快速定位N20X10Y0X10Y0X、Y轴快速定位N30Z5Z5Z轴快速下刀N40M03S400M03S400主轴正转400r/minN50M08M08开冷却液N60G01Z-5.8F25G01Z-5.8F25钻孔N70G0Z5G0Z5N80X-15Y15X-15Y15N90G01Z-13F25G01Z-13F25N100G0Z5G0Z5第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页N110X-15Y-15X-15Y-15N120G01Z-13F25G01Z-13F25N140G0Z100G0Z100Z轴快速抬刀N150M05M05停止主轴N160M09M09关冷却液N170M30M30程序结束程序段号FANUC0i系统程序SIEMENS802D系统程序程序说明O0033AA33．MPF加工外轮廓b程序N10G90G54G17G64G40G0Z100G90G54G17G64G40G0Z100程序初始化，Z轴快速定位N20X-55Y0X-55Y0X、Y轴快速定...
