××××小区道路施工方案(原创)VIP免费

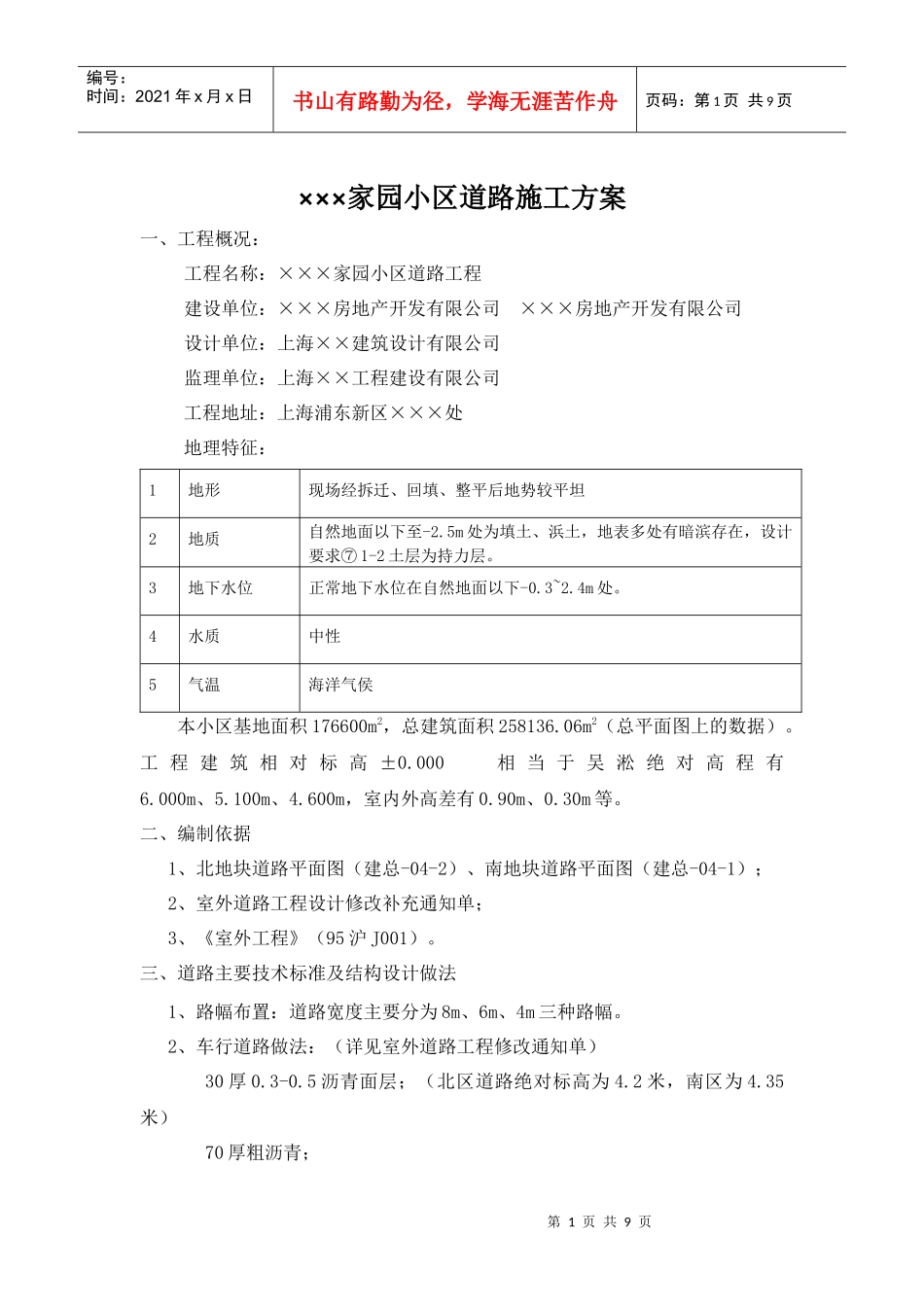

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页×××家园小区道路施工方案一、工程概况：工程名称：×××家园小区道路工程建设单位：×××房地产开发有限公司×××房地产开发有限公司设计单位：上海××建筑设计有限公司监理单位：上海××工程建设有限公司工程地址：上海浦东新区×××处地理特征：1地形现场经拆迁、回填、整平后地势较平坦2地质自然地面以下至-2.5m处为填土、浜土，地表多处有暗滨存在，设计要求⑦1-2土层为持力层。3地下水位正常地下水位在自然地面以下-0.3~2.4m处。4水质中性5气温海洋气侯本小区基地面积176600m2，总建筑面积258136.06m2（总平面图上的数据）。工程建筑相对标高±0.000相当于吴淞绝对高程有6.000m、5.100m、4.600m，室内外高差有0.90m、0.30m等。二、编制依据1、北地块道路平面图（建总-04-2）、南地块道路平面图（建总-04-1）；2、室外道路工程设计修改补充通知单；3、《室外工程》（95沪J001）。三、道路主要技术标准及结构设计做法1、路幅布置：道路宽度主要分为8m、6m、4m三种路幅。2、车行道路做法：（详见室外道路工程修改通知单）30厚0.3-0.5沥青面层；（北区道路绝对标高为4.2米，南区为4.35米）70厚粗沥青；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页200厚C25砼内配二级钢筋直径14@200双向（北区）；200厚C25砼内配二级钢筋横向Φ10@200、纵向Φ8@200（南区）最薄150厚级配碎石垫层碾压密实；素土夯实。3、停车位及登高场地地坪做法：70厚生态塑料格（绿化单位施工）；30厚沙土混合层（绿化单位施工）；200厚C25砼内配二级钢筋14@200双向（钢筋与道路配筋一致）；最薄150厚级配碎石垫层碾压密实；素土夯实。4、道路分仓缝做法见95沪J001第1页⑤做法。5、车行道路下面所有雨水、污水排水管顶面及两侧边均采用C30砼包裹250厚，所有雨污排水管上部道路200厚C25砼另增加一层钢筋Φ8@200双向，沿管道轴线向两侧各延伸1米。6、南区别墅北侧增加通长排水明沟，做法见95沪J001第9页做法，其中砼标号改为C30。（详见附图）7、两节道牙相接处留缝5宽，道牙与路面整体面层留缝10宽，1：3水泥砂浆挤严后勾缝。8、侧石砼基础及护脚采用C20砼，锚筋采用Φ6钢筋，长80，间距900。9、道路雨水排水口于道路两侧每隔20米一个，有侧石部位采用立式排水，停车位、等高场地与道路相邻处采用平式排水。10、窨井盖板上写明：或、天和湖滨、2010年（以业主确定样品为准）：①车行道路上雨水井②车行道路上污水井：尺寸：Φ500材质：铸铁类型：重型第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页③绿化上雨水井④绿化上污水井：尺寸：Φ500材质：复合材料类型：轻型颜色：绿色⑤道路立式雨水口道路侧石顶部高出道路完成面18㎝⑥道路平式雨水口：尺寸500×200×20，颜色接近砼颜色，钢纤维平石1000×300×12050宽砼窨井企口⑦道路立式雨水口处窨井尺寸：500×400颜色：绿色材料：复合材料第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页四、施工总程序五、施工方法及注意事项1、测量放线根据设计提供的线路参数和布设导线网，进行路中线和两侧边线的放样，施工准备临时排水沟标高复测钢筋绑扎侧石、平石铺砌测量放线电信、强弱电、自来水、煤气及路灯预埋管道铺设道路雨水排水管敷设70厚粗沥青路基开挖回填碾压浇筑砼级配碎石铺设碾压30厚细沥青收尾工程第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页直线段10m放一个断面桩，平曲线段5m一个断面（根据现场所需进行加密）。对水准基点桩，高程控制网，采用精密水准仪按国家三等水准测量要求复核。南区道路绝对标高为4.35米，北区道路绝对标高为4.2米，场地排水以道路中心线坡向雨水井，道路雨水排水口于道路两侧每20米一个，有侧石部位采用立式排水，无侧石处采用平式排水，道路横坡为1.5%，纵坡根据现场道路排水口位置进行控制坡度为0.5%。绿化单位应及时将停车位及...
