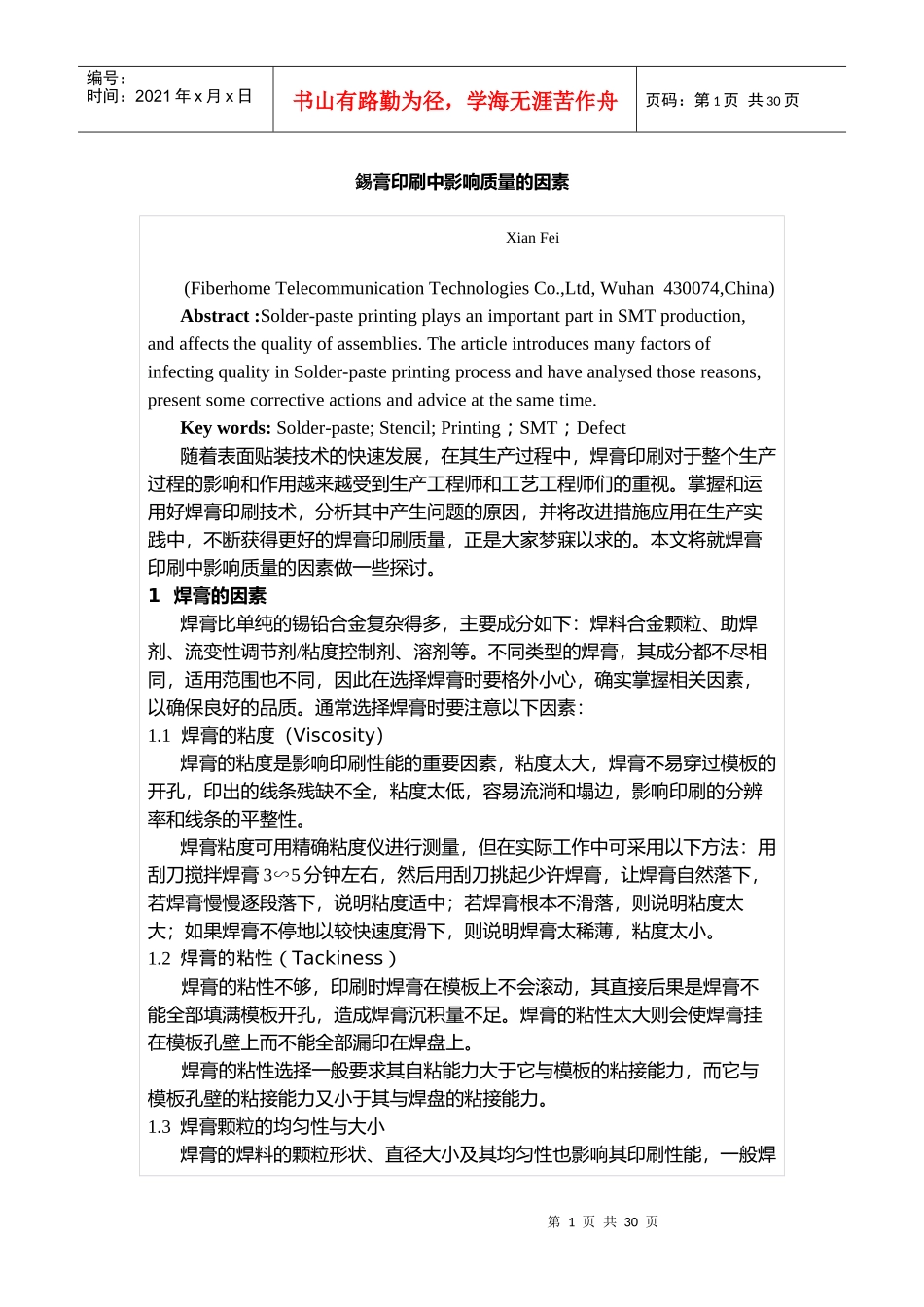

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页錫膏印刷中影响质量的因素XianFei(FiberhomeTelecommunicationTechnologiesCo.,Ltd,Wuhan430074,China)Abstract:Solder-pasteprintingplaysanimportantpartinSMTproduction,andaffectsthequalityofassemblies.ThearticleintroducesmanyfactorsofinfectingqualityinSolder-pasteprintingprocessandhaveanalysedthosereasons,presentsomecorrectiveactionsandadviceatthesametime.Keywords:Solder-paste;Stencil;Printing；SMT；Defect随着表面贴装技术的快速发展，在其生产过程中，焊膏印刷对于整个生产过程的影响和作用越来越受到生产工程师和工艺工程师们的重视。掌握和运用好焊膏印刷技术，分析其中产生问题的原因，并将改进措施应用在生产实践中，不断获得更好的焊膏印刷质量，正是大家梦寐以求的。本文将就焊膏印刷中影响质量的因素做一些探讨。1焊膏的因素焊膏比单纯的锡铅合金复杂得多，主要成分如下：焊料合金颗粒、助焊剂、流变性调节剂/粘度控制剂、溶剂等。不同类型的焊膏，其成分都不尽相同，适用范围也不同，因此在选择焊膏时要格外小心，确实掌握相关因素，以确保良好的品质。通常选择焊膏时要注意以下因素：1.1焊膏的粘度（Viscosity）焊膏的粘度是影响印刷性能的重要因素，粘度太大，焊膏不易穿过模板的开孔，印出的线条残缺不全，粘度太低，容易流淌和塌边，影响印刷的分辨率和线条的平整性。焊膏粘度可用精确粘度仪进行测量，但在实际工作中可采用以下方法：用刮刀搅拌焊膏3∽5分钟左右，然后用刮刀挑起少许焊膏，让焊膏自然落下，若焊膏慢慢逐段落下，说明粘度适中；若焊膏根本不滑落，则说明粘度太大；如果焊膏不停地以较快速度滑下，则说明焊膏太稀薄，粘度太小。1.2焊膏的粘性（Tackiness）焊膏的粘性不够，印刷时焊膏在模板上不会滚动，其直接后果是焊膏不能全部填满模板开孔，造成焊膏沉积量不足。焊膏的粘性太大则会使焊膏挂在模板孔壁上而不能全部漏印在焊盘上。焊膏的粘性选择一般要求其自粘能力大于它与模板的粘接能力，而它与模板孔壁的粘接能力又小于其与焊盘的粘接能力。1.3焊膏颗粒的均匀性与大小焊膏的焊料的颗粒形状、直径大小及其均匀性也影响其印刷性能，一般焊第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页料颗粒直径约为模板开口尺寸的1/5，对细间距0.5mm的焊盘来说，其模板开口尺寸在0.25mm，其焊料粒子的最大直径不超过0.05mm，否则易造成印刷时的堵塞。具体的引脚间距与焊料颗粒的关系如表1所示。通常细小颗粒的焊膏会有更好的焊膏印条清晰度，但却容易产生塌边，同时被氧化程度和机会也高。一般是以引脚间距作为其中一个重要选择因素，同时兼顾性能和价格。表1引脚间距和焊料颗粒的关系引脚间距（mm）0.8以上0.650.50.4颗粒直径（um）75以上60以下50以下40以下1.4焊膏的金属含量焊膏中金属的含量决定着焊接后焊料的厚度。随着金属所占百分含量的增加，焊料厚度也增加。但在给定粘度下，随金属含量的增加，焊料的桥连的倾向也相应增大。表2焊膏厚度一定时，金属含量对回流焊厚度的影响金属含量%厚度（英寸）湿润的焊膏再流焊900.0090.0045850.0090.0035800.0090.0025750.0090.0020回流焊后要求器件管脚焊接牢固，焊量饱满、光滑并在器件（阻容器件）端头高度方向上有1/3—2/3高度的爬升。从上表可以看出随着金属含量的减少，回流焊后焊料的厚度减少，为了满足对焊点的焊锡膏量的要求，通常选用85％--92％金属含量的焊膏，焊膏制作厂商一般将金属含量控制在89％或90％，使用效果越好。2模板的因素2.1网板的材料及刻制通常用化学腐蚀和激光切割两种方法，对于高精度的网板，应选用激光切割制作方式，因为激光切割的孔壁直，粗糙度小（小于3微米）且有一个锥度。2.2网板的各部分与焊膏印刷的关系（1）开孔的外形尺寸第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页网板上开孔的形状与印刷板上的焊盘的形状几尺寸对焊膏的精密印刷是非常重要的。网板...
