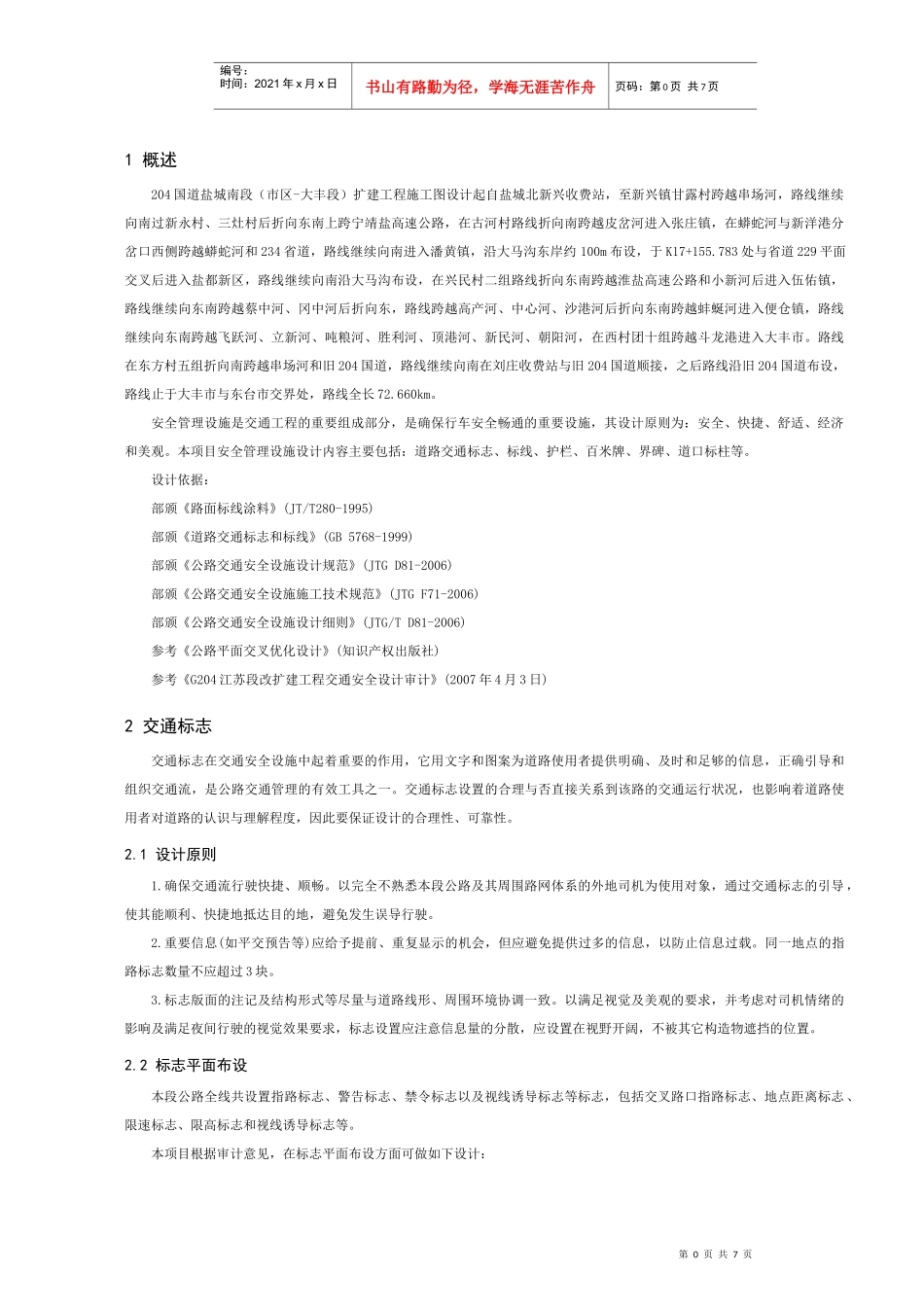

第0页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共7页1概述204国道盐城南段（市区-大丰段）扩建工程施工图设计起自盐城北新兴收费站，至新兴镇甘露村跨越串场河，路线继续向南过新永村、三灶村后折向东南上跨宁靖盐高速公路，在古河村路线折向南跨越皮岔河进入张庄镇，在蟒蛇河与新洋港分岔口西侧跨越蟒蛇河和234省道，路线继续向南进入潘黄镇，沿大马沟东岸约100m布设，于K17+155.783处与省道229平面交叉后进入盐都新区，路线继续向南沿大马沟布设，在兴民村二组路线折向东南跨越淮盐高速公路和小新河后进入伍佑镇，路线继续向东南跨越蔡中河、冈中河后折向东，路线跨越高产河、中心河、沙港河后折向东南跨越蚌蜒河进入便仓镇，路线继续向东南跨越飞跃河、立新河、吨粮河、胜利河、顶港河、新民河、朝阳河，在西村团十组跨越斗龙港进入大丰市。路线在东方村五组折向南跨越串场河和旧204国道，路线继续向南在刘庄收费站与旧204国道顺接，之后路线沿旧204国道布设，路线止于大丰市与东台市交界处，路线全长72.660km。安全管理设施是交通工程的重要组成部分，是确保行车安全畅通的重要设施，其设计原则为：安全、快捷、舒适、经济和美观。本项目安全管理设施设计内容主要包括：道路交通标志、标线、护栏、百米牌、界碑、道口标柱等。设计依据：部颁《路面标线涂料》(JT/T280-1995)部颁《道路交通标志和标线》(GB5768-1999)部颁《公路交通安全设施设计规范》(JTGD81-2006)部颁《公路交通安全设施施工技术规范》(JTGF71-2006)部颁《公路交通安全设施设计细则》(JTG/TD81-2006)参考《公路平面交叉优化设计》(知识产权出版社)参考《G204江苏段改扩建工程交通安全设计审计》(2007年4月3日)2交通标志交通标志在交通安全设施中起着重要的作用，它用文字和图案为道路使用者提供明确、及时和足够的信息，正确引导和组织交通流，是公路交通管理的有效工具之一。交通标志设置的合理与否直接关系到该路的交通运行状况，也影响着道路使用者对道路的认识与理解程度，因此要保证设计的合理性、可靠性。2.1设计原则1.确保交通流行驶快捷、顺畅。以完全不熟悉本段公路及其周围路网体系的外地司机为使用对象，通过交通标志的引导，使其能顺利、快捷地抵达目的地，避免发生误导行驶。2.重要信息(如平交预告等)应给予提前、重复显示的机会，但应避免提供过多的信息，以防止信息过载。同一地点的指路标志数量不应超过3块。3.标志版面的注记及结构形式等尽量与道路线形、周围环境协调一致。以满足视觉及美观的要求，并考虑对司机情绪的影响及满足夜间行驶的视觉效果要求，标志设置应注意信息量的分散，应设置在视野开阔，不被其它构造物遮挡的位置。2.2标志平面布设本段公路全线共设置指路标志、警告标志、禁令标志以及视线诱导标志等标志，包括交叉路口指路标志、地点距离标志、限速标志、限高标志和视线诱导标志等。本项目根据审计意见，在标志平面布设方面可做如下设计：第1页共7页第0页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1.在面对或者接近来向车流的中央隔离设施的末端增设了右侧通行警告标志；2.主路和支路的右转车辆在与直行车辆汇合时实行“让”措施。3.支路出口处设置“停”标志和停标线。2.3标志板设计1.标志版面本项目采用一级公路标准，设计速度为80km/h和100km/h，双向四车道，因此汉字高度采用《公路交通安全设施设计细则》的汉字高度60cm(见表1)，汉字高宽比为1：1，字体为标黑简体，英文字高为汉字高度的1/2。标志版面尺寸、版面内容、汉字间距、笔划粗度、最小间距、边距、颜色等均以《道路交通标志和标线》(GB5768-1999)和《公路交通安全设施设计细则》为依据进行设计，并参考《公路平面交叉优化设计》。本项目根据审计意见，在标志版面设计方面可做如下设计：1.主线指路标志中信息设计，朝前方向均设二个信息（下一目的地和控制性城市）左右方向一般设一个信息（下一目的地）；2.指路标志中增设“东南西北”朝向信息，如遇不易辨认朝向时，可不写出；3.干线公路与干线公路相交时设置相交路名预告标志。标志版面...
