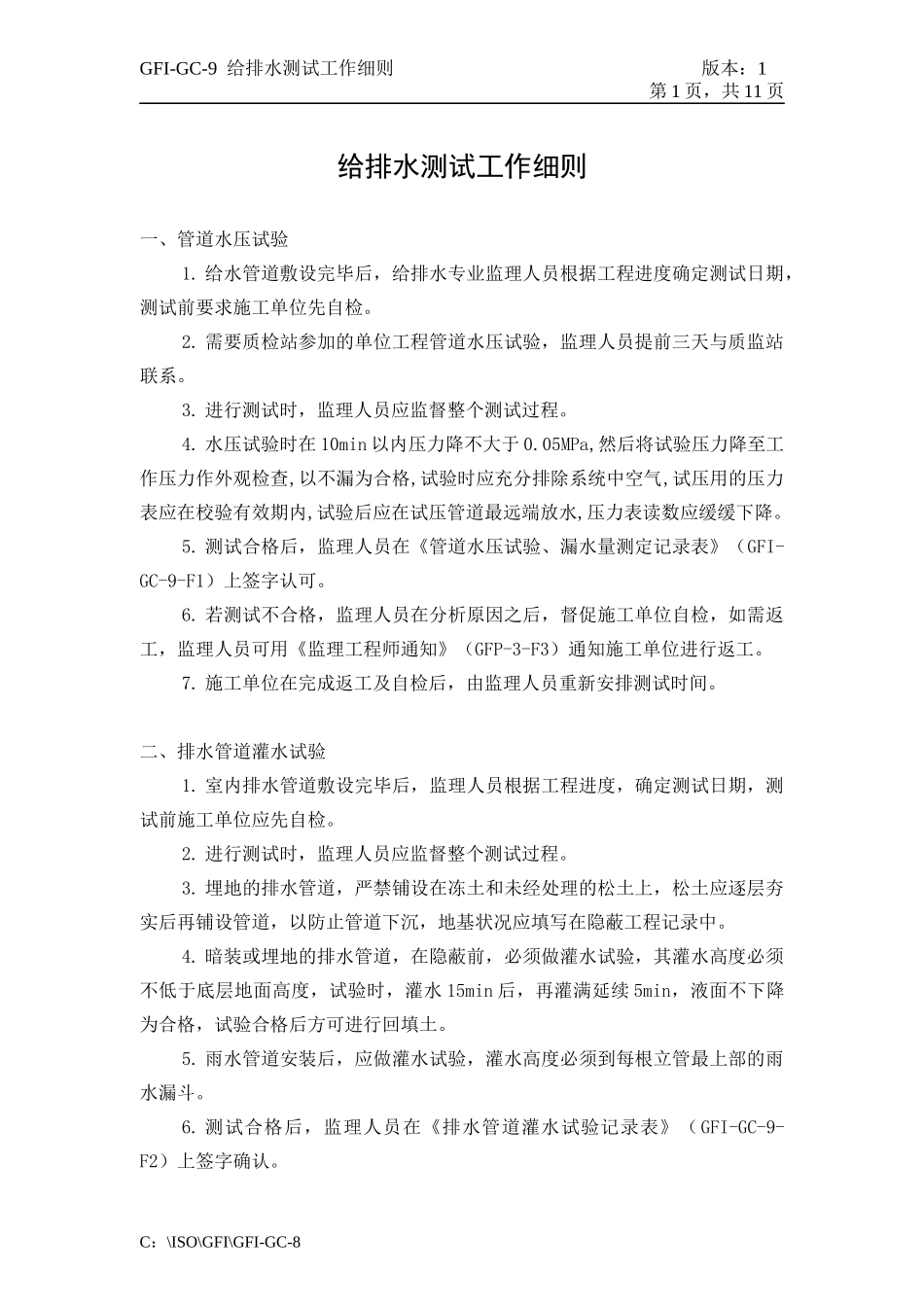

GFI-GC-9给排水测试工作细则版本：1第1页，共11页给排水测试工作细则一、管道水压试验1.给水管道敷设完毕后，给排水专业监理人员根据工程进度确定测试日期，测试前要求施工单位先自检。2.需要质检站参加的单位工程管道水压试验，监理人员提前三天与质监站联系。3.进行测试时，监理人员应监督整个测试过程。4.水压试验时在10min以内压力降不大于0.05MPa,然后将试验压力降至工作压力作外观检查,以不漏为合格,试验时应充分排除系统中空气,试压用的压力表应在校验有效期内,试验后应在试压管道最远端放水,压力表读数应缓缓下降。5.测试合格后，监理人员在《管道水压试验、漏水量测定记录表》（GFI-GC-9-F1）上签字认可。6.若测试不合格，监理人员在分析原因之后，督促施工单位自检，如需返工，监理人员可用《监理工程师通知》（GFP-3-F3）通知施工单位进行返工。7.施工单位在完成返工及自检后，由监理人员重新安排测试时间。二、排水管道灌水试验1.室内排水管道敷设完毕后，监理人员根据工程进度，确定测试日期，测试前施工单位应先自检。2.进行测试时，监理人员应监督整个测试过程。3.埋地的排水管道，严禁铺设在冻土和未经处理的松土上，松土应逐层夯实后再铺设管道，以防止管道下沉，地基状况应填写在隐蔽工程记录中。4.暗装或埋地的排水管道，在隐蔽前，必须做灌水试验，其灌水高度必须不低于底层地面高度，试验时，灌水15min后，再灌满延续5min，液面不下降为合格，试验合格后方可进行回填土。5.雨水管道安装后，应做灌水试验，灌水高度必须到每根立管最上部的雨水漏斗。6.测试合格后，监理人员在《排水管道灌水试验记录表》（GFI-GC-9-F2）上签字确认。C：\ISO\GFI\GFI-GC-8GFI-GC-9给排水测试工作细则版本：1第2页，共11页7.若测试不合格，监理人员在分析原因之后，督促施工单位自查，如需返工，监理人员可用《监理工程师通知》通知施工单位进行返工。8.施工单位在完成返工及自检后，由监理人员重新安排测试时间。三、排水管道通水试验工作细则1.监理人员根据工程进度，确定测试日期。测试前施工单位应先自检。2.测试时按给水系统1/3配水点同时开放，检查各排水点是否畅通，接口有无渗漏。3.通水试验应根据管道布置，采取分层、分区段做通水试验，先从下层开始局部通水，再作系统通水。通水时在浴缸、面盆等处放满水，然后同时排水观察排水情况，以不堵不漏，排水畅通为合格。4.测试合格后，监理人员在《排水管道通水试验记录》（GFI-GC-9-F3）表上签字。5.若测试不合格，监理人员督促施工单位返工，也可用《监理工程师通知》通知施工单位返工。6.施工单位在完成返工及自检后，由监理人员重新安排测试时间。四、污水管道闭水试验工作细则1.监理人员根据工程进度，确定测试日期。2.工艺流程：用水泥砂浆在试验管道两端砌堵砖堵密在上游井内放水试验时灌水至井口，高度稳定后量得水面下降值，计算求出30min的渗水量，当其试验段渗水量小于等于下表规定的允许渗水量时为合格。3.闭水试验应在管道填土前进行，试验段灌满水后需浸泡24h后进行，闭水试验的水位应在试验段上游管道内顶以上2m，如上游管内顶至检查口的高度小于2m时，则闭水试验水位至井口为止。4.检查试验管段堵口是否密封、砖堵、管道、井身有无漏水或严重渗水。5.检测频率：倒虹吸管和管径小于700mm者，每井段取一点；管径700mm以上者，每3个井段抽查1个井段，取一点。6.测试合格后，监理人员在《污水管道闭水试验记录》（GFI-GC-9-F4）表上签字。7.如果测试不合格，监理人员在分析原因之后，督促施工单位进行自查，C：\ISO\GFI\GFI-GC-8养护浸泡24h30minGFI-GC-9给排水测试工作细则版本：1第3页，共11页如需返工，监理人员可用《监理工程师通知》的形式通知施工单位进行返工。8.施工单位在完成返工及自检后，由监理人员重新安排测试时间。五、管道标高、位置、坡度测量工作细则1.管道标高、位置、坡度测量工作，应密切配合施工进度进行。2.管道各工序施工均应取得监理人员同意，即当监理人员认可上一工序或上一管段施工质量后，才可进行下一工序或下一管段的施工。3.测量合格后，监理人员在《管道标高、位置、坡度测量...
