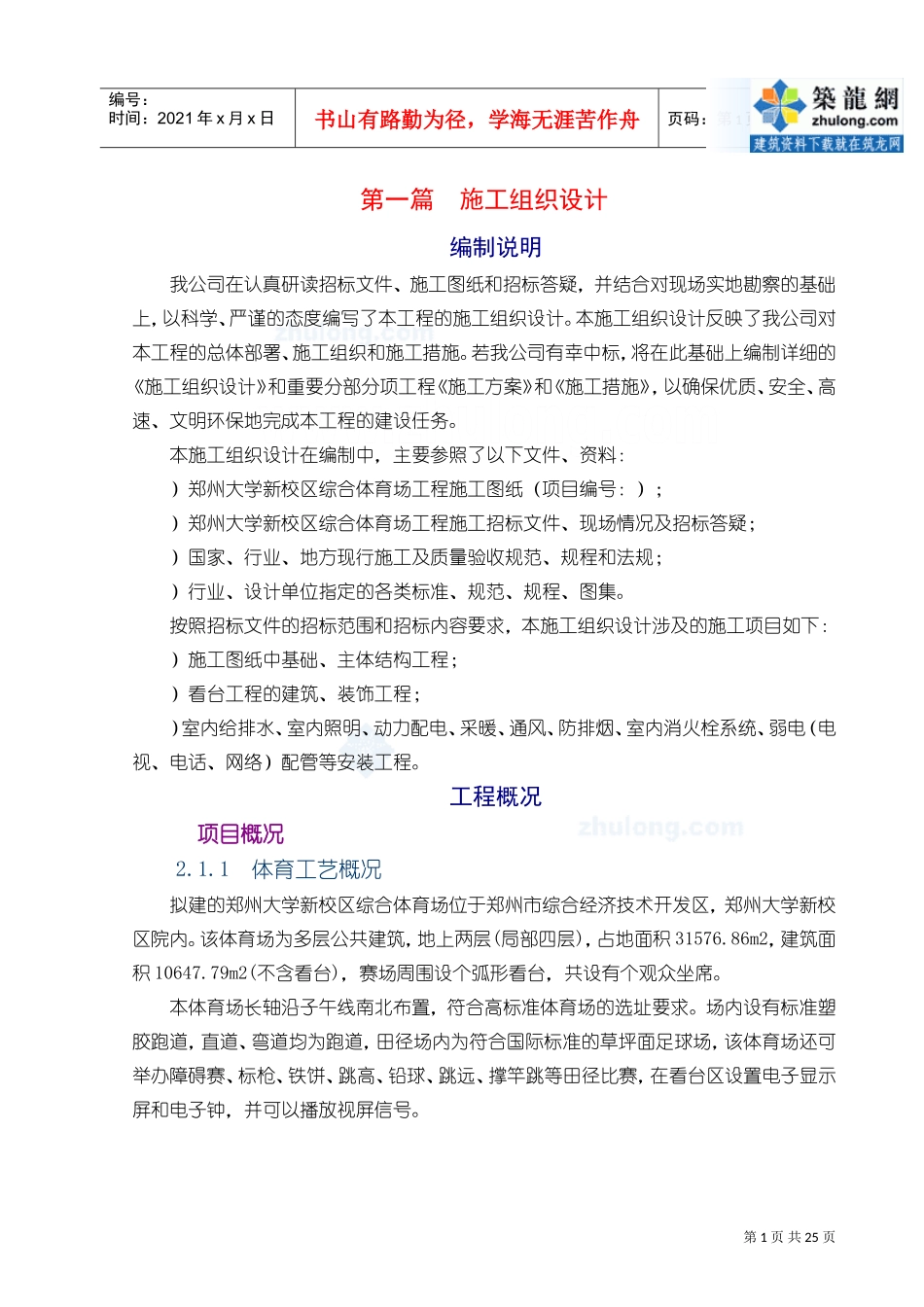

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页第一篇施工组织设计编制说明我公司在认真研读招标文件、施工图纸和招标答疑，并结合对现场实地勘察的基础上，以科学、严谨的态度编写了本工程的施工组织设计。本施工组织设计反映了我公司对本工程的总体部署、施工组织和施工措施。若我公司有幸中标，将在此基础上编制详细的《施工组织设计》和重要分部分项工程《施工方案》和《施工措施》，以确保优质、安全、高速、文明环保地完成本工程的建设任务。本施工组织设计在编制中，主要参照了以下文件、资料：）郑州大学新校区综合体育场工程施工图纸（项目编号：）；）郑州大学新校区综合体育场工程施工招标文件、现场情况及招标答疑；）国家、行业、地方现行施工及质量验收规范、规程和法规；）行业、设计单位指定的各类标准、规范、规程、图集。按照招标文件的招标范围和招标内容要求，本施工组织设计涉及的施工项目如下：）施工图纸中基础、主体结构工程；）看台工程的建筑、装饰工程；）室内给排水、室内照明、动力配电、采暖、通风、防排烟、室内消火栓系统、弱电（电视、电话、网络）配管等安装工程。工程概况项目概况2.1.1体育工艺概况拟建的郑州大学新校区综合体育场位于郑州市综合经济技术开发区，郑州大学新校区院内。该体育场为多层公共建筑，地上两层(局部四层)，占地面积31576.86m2，建筑面积10647.79m2(不含看台)，赛场周围设个弧形看台，共设有个观众坐席。本体育场长轴沿子午线南北布置，符合高标准体育场的选址要求。场内设有标准塑胶跑道，直道、弯道均为跑道，田径场内为符合国际标准的草坪面足球场，该体育场还可举办障碍赛、标枪、铁饼、跳高、铅球、跳远、撑竿跳等田径比赛，在看台区设置电子显示屏和电子钟，并可以播放视屏信号。第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页2.1.2建筑设计概况郑州大学新校区综合体育场为多层公共建筑，工程设计等级一级，建筑设计使用年限为年，耐火等级为二级，屋面防水等级为级，防水层耐用年限为年，室内外高差0.60m。体育场四周设有环形消防车道，运动场四个方向设有消防车出入口，消防车可直接进入场内。体育场共设个看台上下通道，另设有残疾人专用通道，贵宾有单独出入口，在体育场东、西两个方面为运动员设有进出场地的通道。本工程通过结构变形缝分为个结构单体，室内外高差，建筑高度为(机房屋面),(东看台最高点),±对应的绝对标高为106.200m。2.1.3结构设计概况本工程基础形式为柱下独立基础，局部柱下条形基础，主体为框架结构。结构安全等级为二级，结构设计使用年限年，地基基础设计等级丙级，建筑抗震设防类别为丙类，抗震等级二级，框架抗震构造措施均按二级抗震等级选用，抗震设防烈度度（），设计地震分组第一组，设计特征周期。体育场通过结构抗震缝分成个较为规则的结构单体，地上两层，局部四层，室内外高差,主看台设罩棚，罩棚采用外挑轻钢桁架索膜结构。构件环境类别：室内卫生间钢筋混凝土构件为二（）类，±以下构件、看台楼座、屋面露天构件为二（）类，±以上其他构件环境类别为一类。混凝土种类如下表：结构部位混凝土强度等级混凝土抗渗等级基础垫层独立基础、条形基础、基础拉梁框架柱、现浇梁、板、楼梯楼座看台及屋面第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页过梁、构造柱及其它未注明构件钢筋、钢材：钢筋采用、、级钢；预埋吊钩、吊环采用钢，埋件的锚筋采用级钢；钢板采用、。级钢筋及埋件焊接采用型焊条，、钢筋焊接采用型焊条。钢筋接头形式：框架柱纵筋采用机械连接，框架梁纵筋首选机械连接，也可采用焊接或搭接。直径大于的钢筋均采用机械连接。墙体：±以下的墙体采用实心砖，其余为加气混凝土砌块。±以下砌体采用水泥砂浆砌筑，±以上砌体除卫生间用水泥砂浆外，其他均为混合砂浆。2.1.4安装工程概况建筑给水排水包括卫生给水、卫生排水和淋浴热水供水系统，建筑消防系统包括室内消火栓建筑灭火器配置，综合体育场场地喷灌和场地排水。由校园管网直接供...
