众泰车标零件数控设计刘彬豪21VIP免费

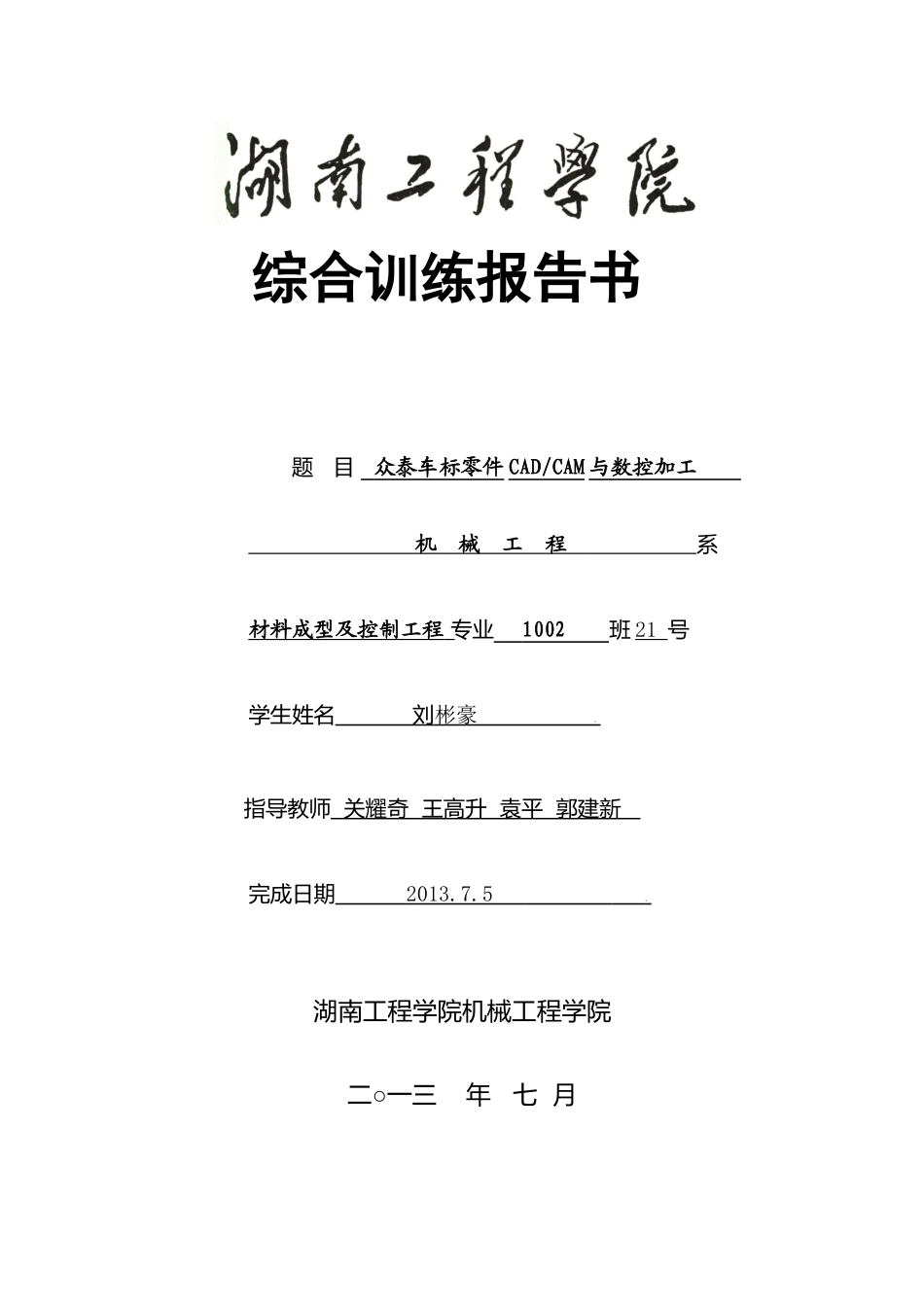

众泰车标零件数控设计刘彬豪21_第1页
1/29

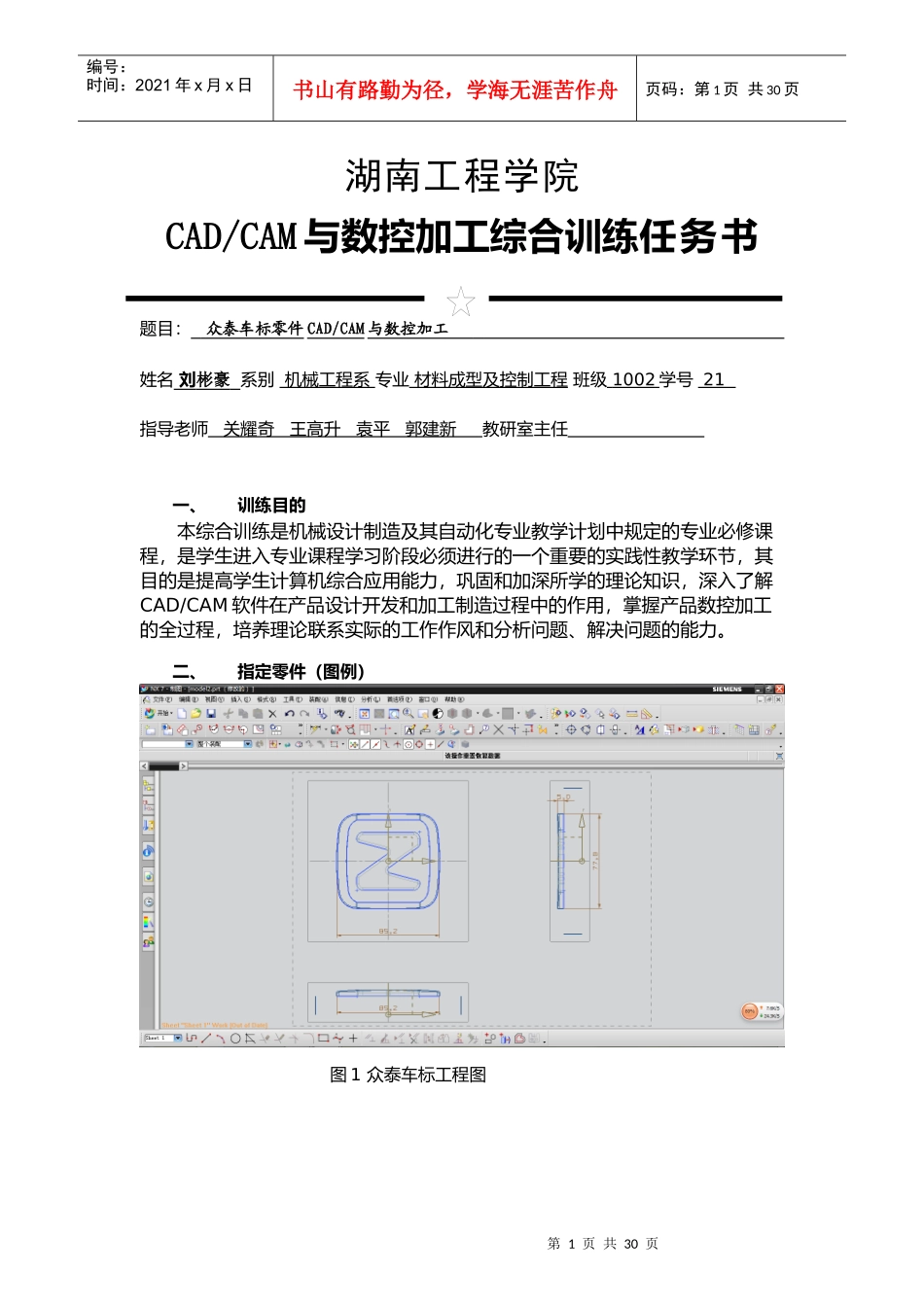

众泰车标零件数控设计刘彬豪21_第2页
2/29

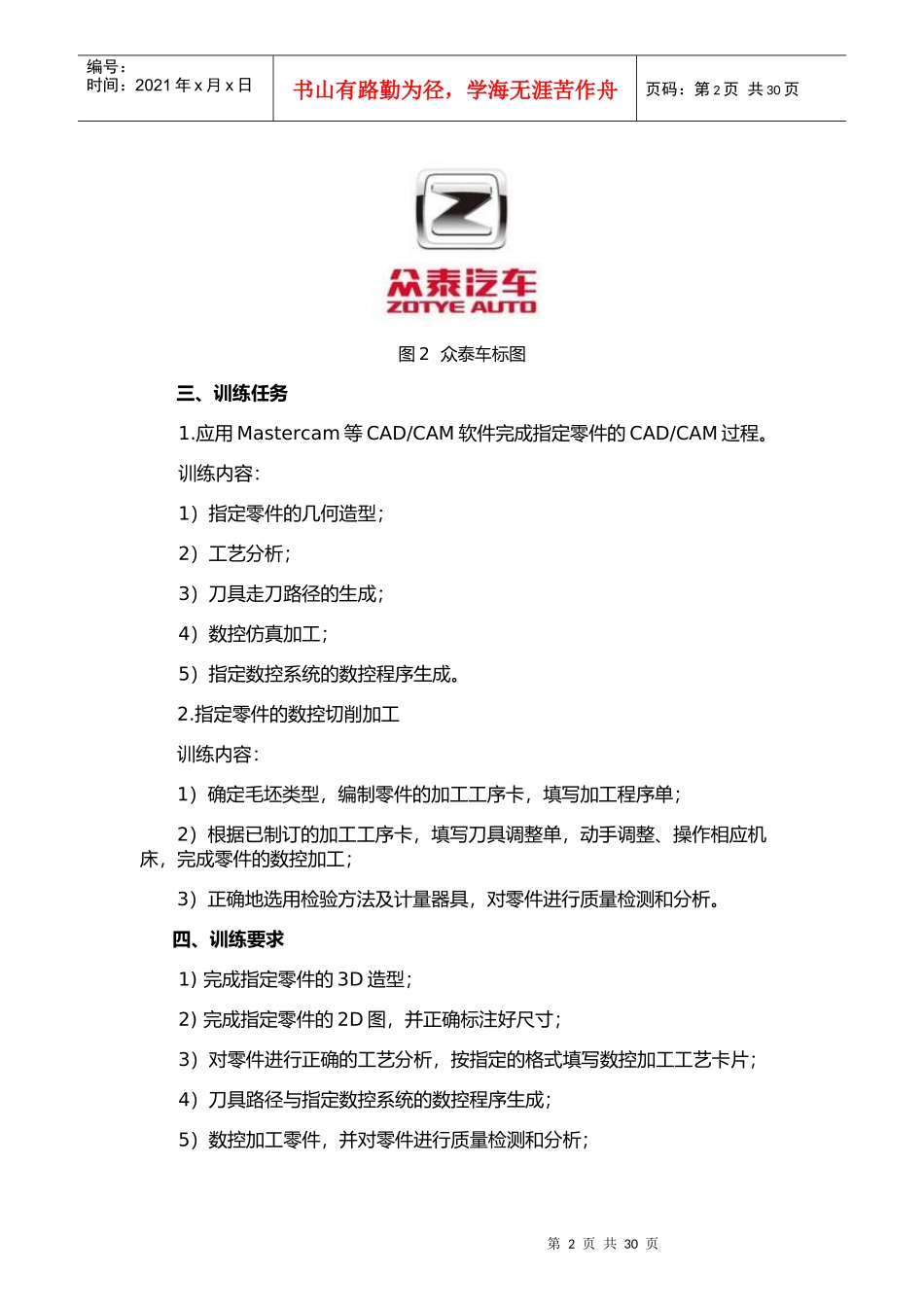

众泰车标零件数控设计刘彬豪21_第3页
3/29
综合训练报告书题目众泰车标零件CAD/CAM与数控加工机械工程系材料成型及控制工程专业1002班21号学生姓名刘彬豪.指导教师关耀奇王高升袁平郭建新完成日期2013.7.5.湖南工程学院机械工程学院二○一三年七月第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页湖南工程学院CAD/CAM与数控加工综合训练任务书题目:众泰车标零件CAD/CAM与数控加工姓名刘彬豪系别机械工程系专业材料成型及控制工程班级1002学号21指导老师关耀奇王高升袁平郭建新教研室主任一、训练目的本综合训练是机械设计制造及其自动化专业教学计划中规定的专业必修课程,是学生进入专业课程学习阶段必须进行的一个重要的实践性教学环节,其目的是提高学生计算机综合应用能力,巩固和加深所学的理论知识,深入了解CAD/CAM软件在产品设计开发和加工制造过程中的作用,掌握产品数控加工的全过程,培养理论联系实际的工作作风和分析问题、解决问题的能力。二、指定零件(图例)图1众泰车标工程图第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页图2众泰车标图三、训练任务1.应用Mastercam等CAD/CAM软件完成指定零件的CAD/CAM过程。训练内容:1)指定零件的几何造型;2)工艺分析;3)刀具走刀路径的生成;4)数控仿真加工;5)指定数控系统的数控程序生成。2.指定零件的数控切削加工训练内容:1)确定毛坯类型,编制零件的加工工序卡,填写加工程序单;2)根据已制订的加工工序卡,填写刀具调整单,动手调整、操作相应机床,完成零件的数控加工;3)正确地选用检验方法及计量器具,对零件进行质量检测和分析。四、训练要求1)完成指定零件的3D造型;2)完成指定零件的2D图,并正确标注好尺寸;3)对零件进行正确的工艺分析,按指定的格式填写数控加工工艺卡片;4)刀具路径与指定数控系统的数控程序生成;5)数控加工零件,并对零件进行质量检测和分析;第3页共30页第2页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共30页6)撰写综合训练说明书(上交电子稿和打印稿),说明书应涵盖整个训练内容,字数不少于3.5千字;7)答辩与成绩的给定。第4页共30页第3页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共30页目录一、零件的CAD/CAM过程………………………………………………….51.1零件的CAD…………………………………………………………51.2零件加工工艺工艺设计…………………………………………61.3零件CAM……………………………………………………………71.4CAM程序清单……………………………………………………11二、数控加工……………………………………………………………………152.1数控加工仿真………………………………………………………152.2零件加工工艺规程…………………………………………………232.3工件坐标系及工件装夹示意图…………………………………242.4检测加工零件,分析超差原因…………………………………26三、心得体会……………………………………………………………………26四、参考资料…………………………………………………………………….27第5页共30页第4页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共30页第6页共30页第5页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共30页CAD/CAM与数控加工综合训练报告1.零件的CAD/CAM过程1.1零件CAD1)打开UG,新建一个零件,进行外圈拉升倒角,并且建立图标草图。图3车标草图2)拉升草图,并且进行倒角处理。第7页共30页第6页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共30页图4处理后的车标图1.2零件加工工艺设计1.2.1确定毛坯类型1)铣削零件毛坯类型:Φ120*50棒料。2)零件材料:塑料。3)制造方法:铣削。1.2.2数控加工工艺分析1.工艺分析如图所示,众泰车标的外形是个近似正方形,其内部是个z字母,零件较为简单,包含了平面、圆弧表面、内外轮廓、挖槽、三维曲面的加工,加工精度要求...
