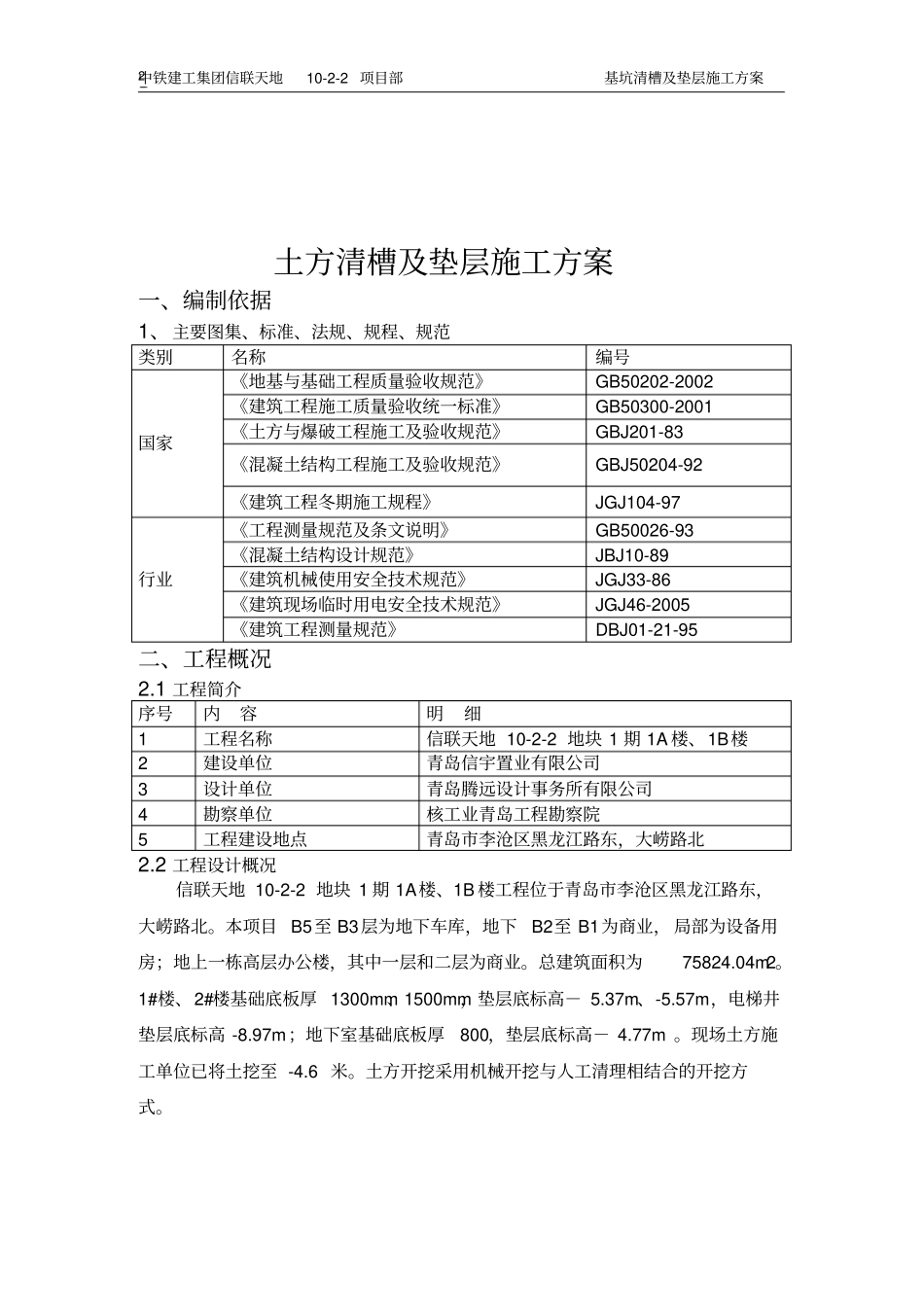

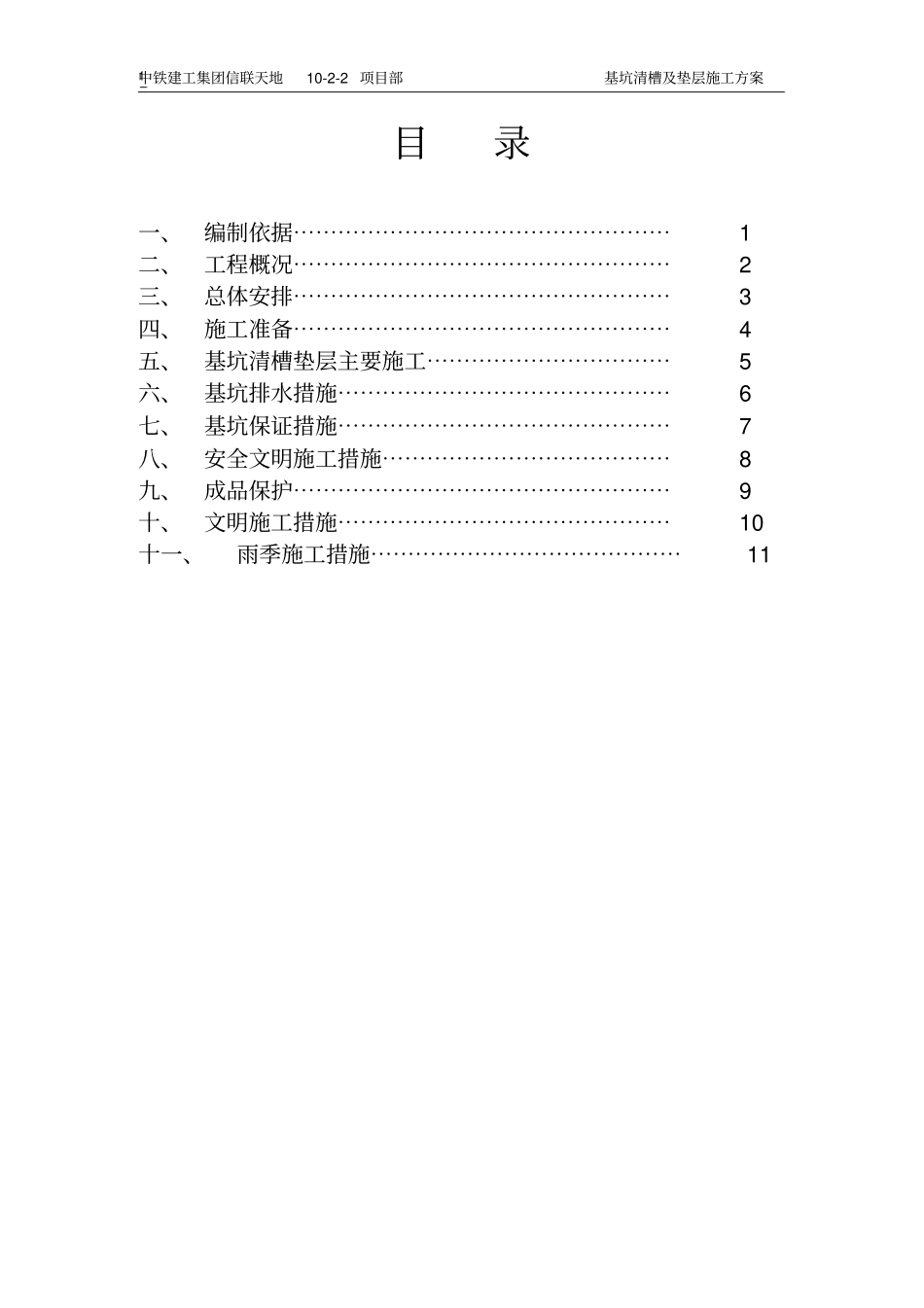

中铁建工集团信联天地10-2-2项目部基坑清槽及垫层施工方案1目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、总体安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、基坑清槽垫层主要施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5六、基坑排水措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6七、基坑保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7八、安全文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8九、成品保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9十、文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十一、雨季施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11中铁建工集团信联天地10-2-2项目部基坑清槽及垫层施工方案2土方清槽及垫层施工方案一、编制依据1、主要图集、标准、法规、规程、规范类别名称编号国家《地基与基础工程质量验收规范》GB50202-2002《建筑工程施工质量验收统一标准》GB50300-2001《土方与爆破工程施工及验收规范》GBJ201-83《混凝土结构工程施工及验收规范》GBJ50204-92《建筑工程冬期施工规程》JGJ104-97行业《工程测量规范及条文说明》GB50026-93《混凝土结构设计规范》JBJ10-89《建筑机械使用安全技术规范》JGJ33-86《建筑现场临时用电安全技术规范》JGJ46-2005《建筑工程测量规范》DBJ01-21-95二、工程概况2.1工程简介序号内容明细1工程名称信联天地10-2-2地块1期1A楼、1B楼2建设单位青岛信宇置业有限公司3设计单位青岛腾远设计事务所有限公司4勘察单位核工业青岛工程勘察院5工程建设地点青岛市李沧区黑龙江路东，大崂路北2.2工程设计概况信联天地10-2-2地块1期1A楼、1B楼工程位于青岛市李沧区黑龙江路东，大崂路北。本项目B5至B3层为地下车库，地下B2至B1为商业，局部为设备用房；地上一栋高层办公楼，其中一层和二层为商业。总建筑面积为75824.04m2。1#楼、2#楼基础底板厚1300mm、1500mm，垫层底标高－5.37m、-5.57m，电梯井垫层底标高-8.97m；地下室基础底板厚800，垫层底标高－4.77m。现场土方施工单位已将土挖至-4.6米。土方开挖采用机械开挖与人工清理相结合的开挖方式。中铁建工集团信联天地10-2-2项目部基坑清槽及垫层施工方案3三、总体安排开挖顺序：从东侧向西侧方向开挖，先开挖1标段楼基础底板区域，完后再开挖3标段基础区域底板。然后开挖2标段基础区域底板。现场边开挖边清槽。开挖步骤：土方开挖按两步进行，第一步挖土深度至设计标高以上0.20米，第二步土方开挖至设计标高，采用机械和人工开挖相结合的方法，有利于加快挖土速度，缩短工期。电梯基坑及集水井开挖应考虑机械挖土时的稳定性，垫层斜面放线，支设模板后，浇筑斜面部分垫层混凝。按照开挖分区图，开挖完一个区域（在支护完成的情况下）即组织验槽，验收合格后浇筑垫层。基坑岩层外运是影响工期的关键。要求在统一指挥的原则下，各施工部门之间本着相互配合、互创工作面的原则，精诚合作。3.2基坑清槽及垫层分区示意图图13.3施工进度安排根据本工程的地质情况、场地条件、规模及基坑深度，本工程土方开挖选用一台360型2m3反铲挖掘机，一台470型油锤挖掘机，一台60型0.5m3反铲挖掘机开挖，用2台15t的自卸运土车运土。因基础工程面较广，基坑数量较多且存在许多不确定因素，因此计划工期50天完成全部的土方开挖及垫层工作。3.4管理目标3.4.1质量目标：确保达到样板工程质量检验评定标准合格要求。3.4.2工期目标：确保按施工组织设计施工，力争提前完工。3.4.3安全目标：边开挖边支护，杜绝安全事故，确保施工安全。中铁建工集团信联天地10-2-2项目部基坑清槽及垫层施工方案43.4.4环保目标：实施绿色施工，坚持污染预防，营造绿色工地。3.5方案技术参数（1）底板、筏板基础、电梯坑、集水井土方采用机械人工相结合开挖方式。（2）基坑开挖如遇水坑等软弱处需局部加大放坡量，具体按现场实际发生为准。（3）基坑验槽合格后浇筑100mm垫层。垫层为C15混凝土。四、施工准备在土方开挖前，由项目经理部主持前期施工准备会议，听取土方开挖项目经理部对整个挖土工程的施工准备工作计划，该计划主要反映施工前、施工中必须...
