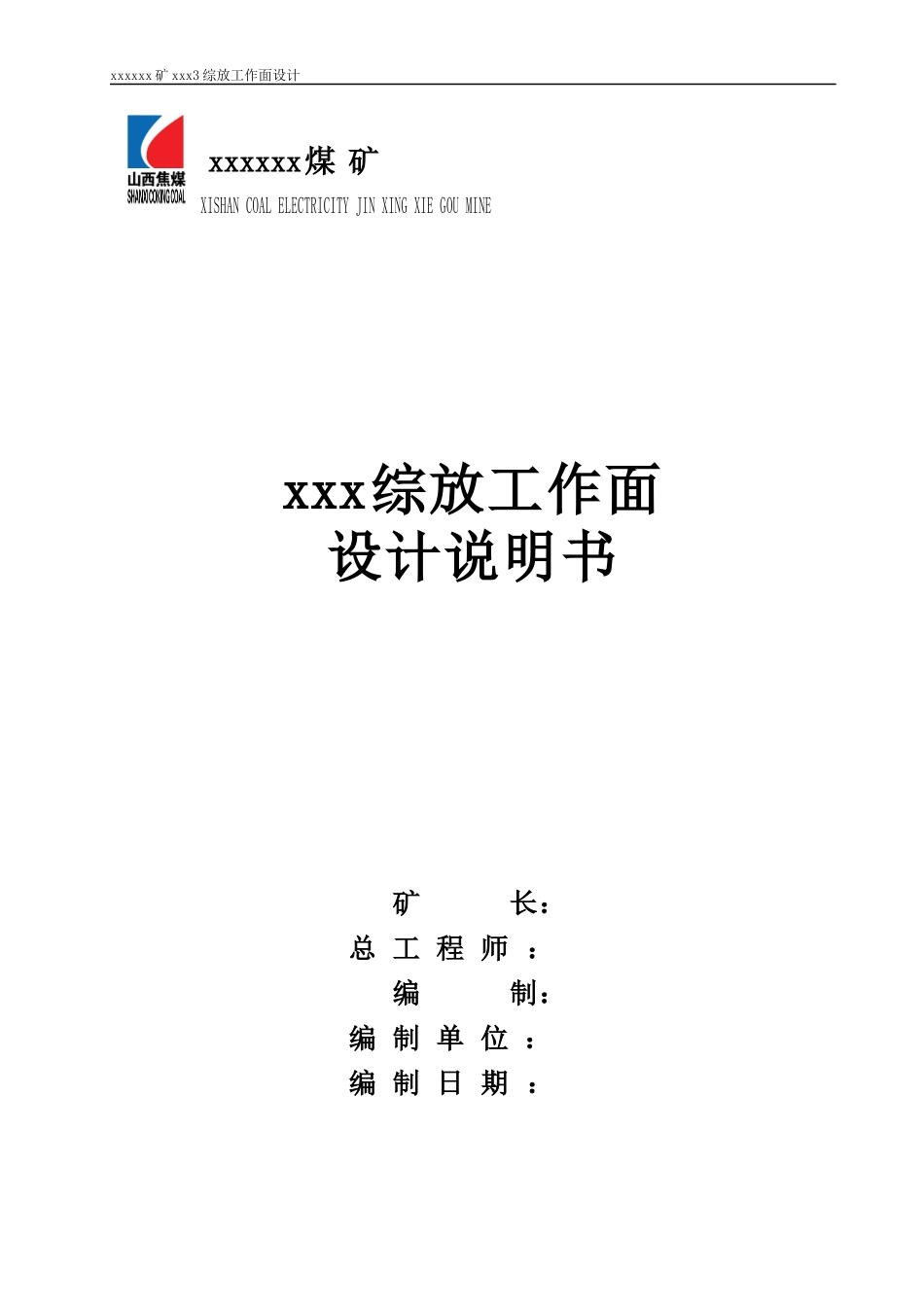

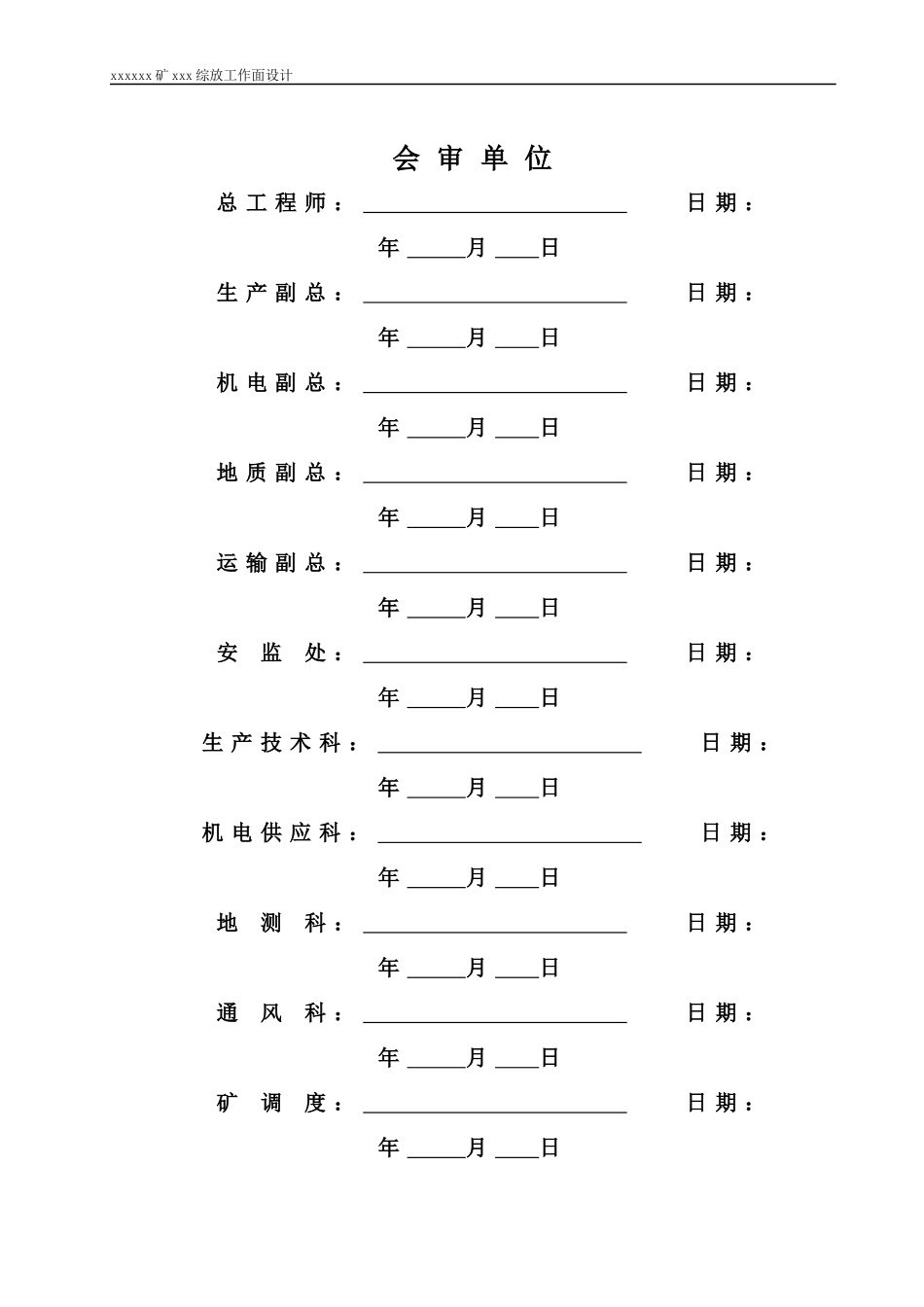

xxxxxx矿xxx3综放工作面设计xxxxxx煤矿XISHANCOALELECTRICITYJINXINGXIEGOUMINExxx综放工作面设计说明书矿长：总工程师：编制：编制单位：编制日期：xxxxxx矿xxx综放工作面设计会审单位总工程师：日期：年月日生产副总：日期：年月日机电副总：日期：年月日地质副总：日期：年月日运输副总：日期：年月日安监处：日期：年月日生产技术科：日期：年月日机电供应科：日期：年月日地测科：日期：年月日通风科：日期：年月日矿调度：日期：年月日xxxxxx矿xxx3综放工作面设计目录第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共77页设计依据1、《煤矿安全规程》、《采矿设计手册》、《煤炭工业矿井设计规范》等煤炭行业有关标准。2、《山西焦煤集团公司生产技术管理若干规定》、《煤矿总工程师手册》。3、《矿井生产技术管理基础工作若干规定》（xx煤电发〔2006〕25号）。4、《xx煤电集团采煤工作面设计审批和验收管理规定》（xx煤电发〔2011〕10号）。5、《生产矿井安全管理及质量标准化检查标准评分办法》（xx煤电集团有限责任公司2011年1月）。6、地测科提供的《xxx工作面掘进地质说明书》。7、现场调研的有关基础资料及相近工作面采掘经验。第2页共77页第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共77页第一章：工作面概况1.1概述设计工作面名称：21采区13号煤xxx综采工作面。工作面位于魏家滩镇和黄家沟村东南侧，黄家沟横穿工作面北部，石吉塔沟位于工作面南端。工作面位于黄土山梁下，地势总体南高北低，地形复杂，盖山厚度255~414米。工作面位于21采区西，东侧、北侧、西侧均为实煤区，南侧依次为21采区回风、带式输送机、辅助运输上山三条大巷，上部为8号煤层18109和18107采空区。钻孔1004、ZK15524位于工作面东侧。第3页共77页第2页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共77页第二章：地质情况及储量计算2.1地质情况概况煤层名称13号水平名称+640采区名称21采区工作面名称xxx地面标高(m)970～1140.9工作面标高(m)698～758地面位置工作面位于魏家滩镇和黄家沟村东南侧，黄家沟横穿工作面北部，石吉塔沟位于工作面南端。工作面位于黄土山梁下，地势总体南高北低，地形复杂，盖山厚度255~414米。井下位置及四邻采掘情况工作面位于21采区西，东侧、北侧、西侧均为实煤区，南侧依次为21采区回风、带式输送机、辅助运输上山三条大巷，上部为8号煤层18109和18107采空区。钻孔1004、ZK15524位于工作面东侧。回采对地面设施的影响工作面切割上方有两趟供往矿区的10千伏线路，回采后将会受到采动影响。走向长（m）3253.1（材料巷）2940.0（皮带巷）倾斜长（m）242.4面积（m2）662709煤层情况煤层总厚（m）14.00～15.92煤层结构(m)煤层倾角（度）8.2°~10.7°14.382.77(0.34)3.63(0.32)3.37(0.41)3.549.0°可采指数1变异系数(％)16稳定程度稳定第4页共77页第3页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共77页黑色，块状、条带状均有，层状构造，暗煤、亮煤均有，内生裂隙发育；煤层含1～4层夹矸，一般含1～3层夹矸，多为炭质泥岩，层厚0.10～0.93m。煤质情况M水分A灰分V挥发分Q(MJ/kg)发热量FC固定碳St全硫Y(mm)胶质层厚度工业牌号3.4314.0638.0827.870.93QM(1)煤质牌号为气煤。(2)工业用途:中灰、特低硫、低磷煤，为良好的配焦、动力及民用煤。煤层顶底板情况顶底板名称顶底板岩性厚度(m)岩性特征老顶中粒砂岩1.31～11.465.21灰白色，中厚层状，细粒状结构，成分以石英、长石为主，含少量暗色矿物，含泥质，局部粒径由上向下变细。直接顶泥岩1.00-7.164.59灰黑—黑色，块状构造，泥质结构，小型交错层理发育，局部相变为砂质泥岩，局部下层有一层炭质泥岩。伪顶直接底泥岩1.47-24.3610.92灰—灰黑色，块状构造，泥质结构，含植物化石，中部夹有一层灰色灰岩，局部上层有一层炭质泥岩，局部下部含砂量偏高。老底中粒砂岩2.90-15.8011.01灰白-灰黑色，中厚层状，成分以石英为主，钙硅质胶结，粒径由上到下逐渐变细。地质构本工作面整体为一单...
