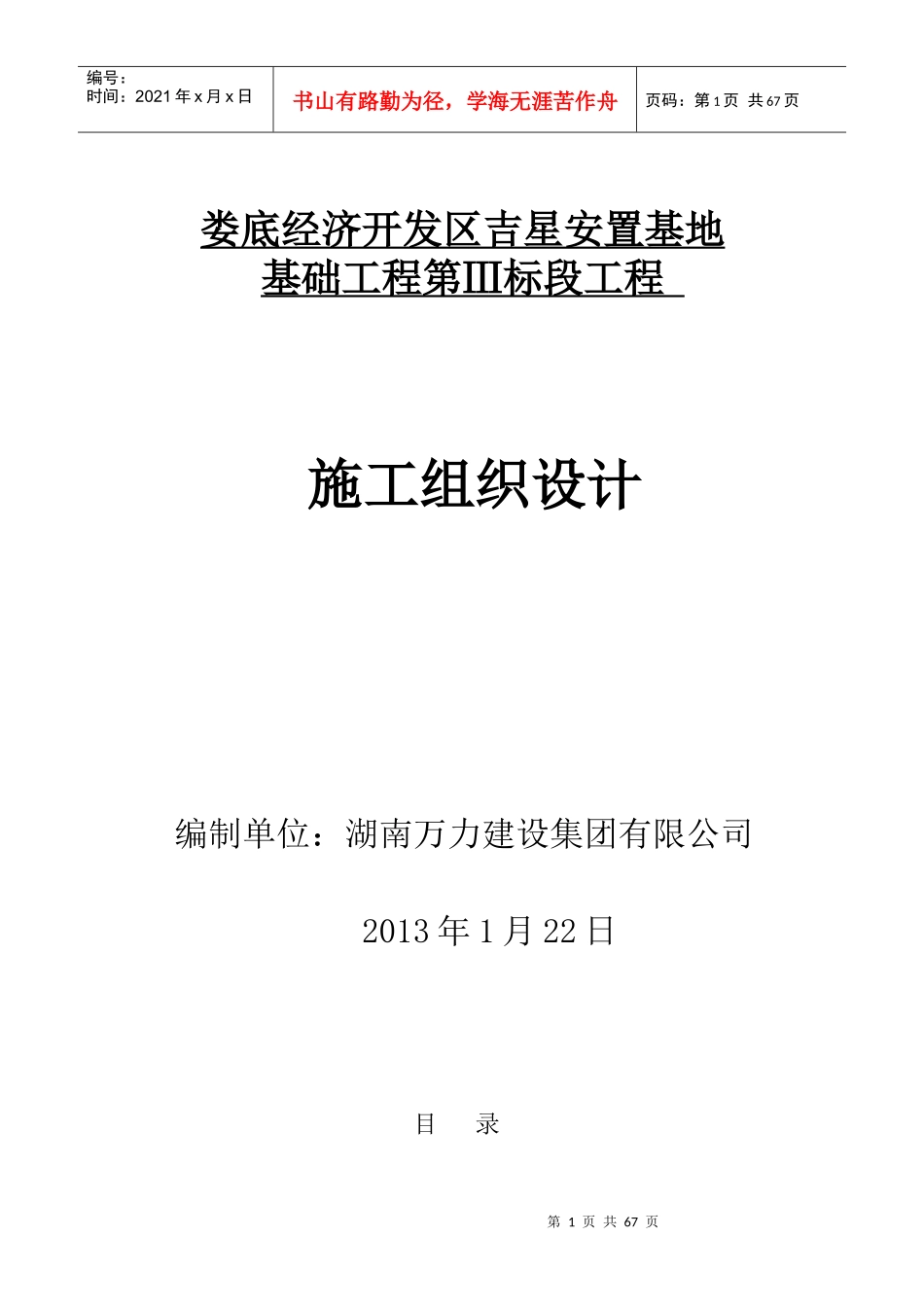

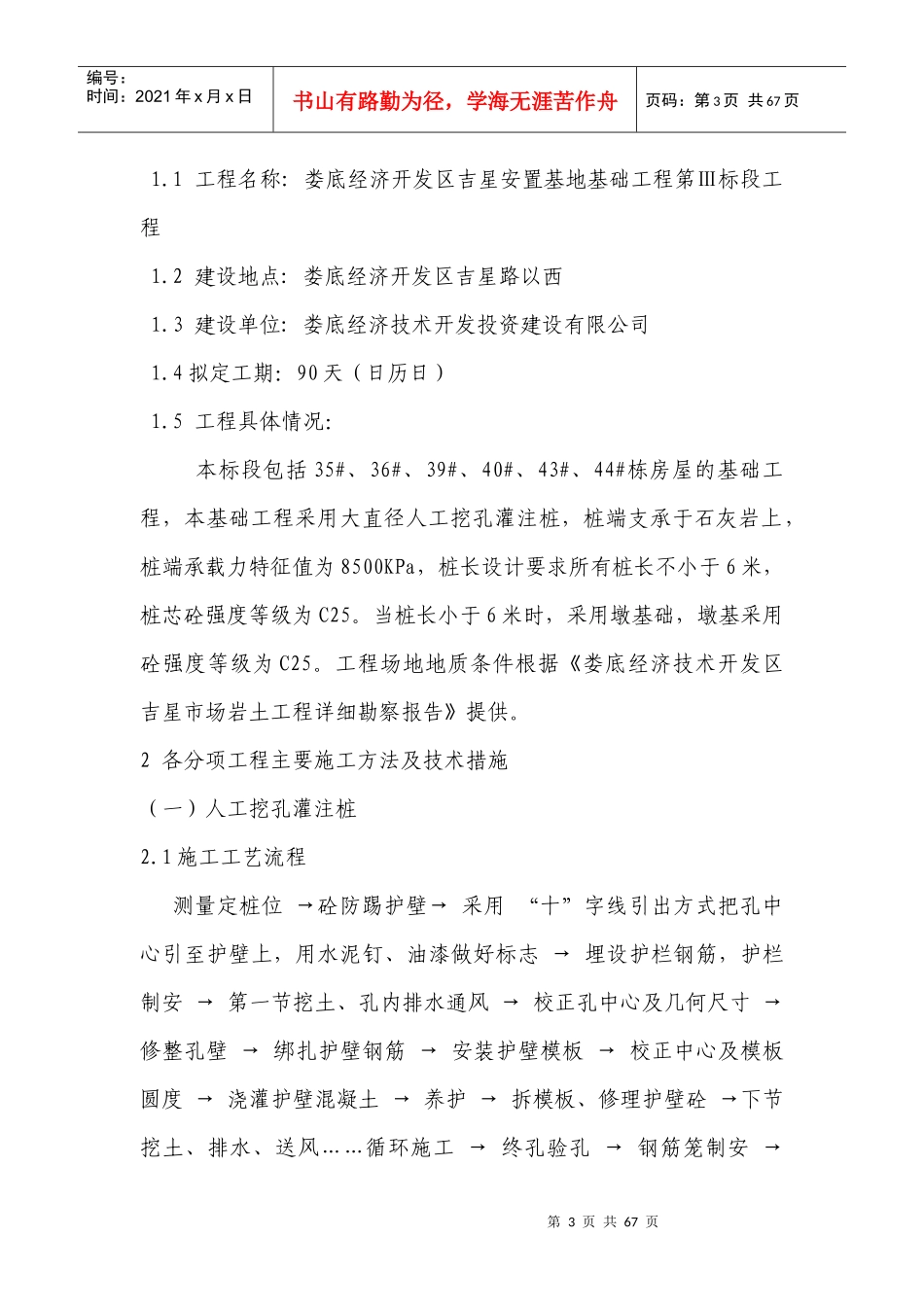

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页娄底经济开发区吉星安置基地基础工程第Ⅲ标段工程施工组织设计编制单位：湖南万力建设集团有限公司2013年1月22日目录第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页一施工方案与技术措施二质量管理体系与措施三安全管理体系与措施四环保管理体系与措施五工程进度计划与措施六资源配备计划七主要项目管理人员八施工设备九试验、监测仪器设备一施工方案与技术措施1.工程概况:第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页1.1工程名称:娄底经济开发区吉星安置基地基础工程第Ⅲ标段工程1.2建设地点:娄底经济开发区吉星路以西1.3建设单位:娄底经济技术开发投资建设有限公司1.4拟定工期：90天（日历日）1.5工程具体情况：本标段包括35#、36#、39#、40#、43#、44#栋房屋的基础工程，本基础工程采用大直径人工挖孔灌注桩，桩端支承于石灰岩上，桩端承载力特征值为8500KPa，桩长设计要求所有桩长不小于6米，桩芯砼强度等级为C25。当桩长小于6米时，采用墩基础，墩基采用砼强度等级为C25。工程场地地质条件根据《娄底经济技术开发区吉星市场岩土工程详细勘察报告》提供。2各分项工程主要施工方法及技术措施（一）人工挖孔灌注桩2.1施工工艺流程测量定桩位→砼防踢护壁→采用“十”字线引出方式把孔中心引至护壁上，用水泥钉、油漆做好标志→埋设护栏钢筋，护栏制安→第一节挖土、孔内排水通风→校正孔中心及几何尺寸→修整孔壁→绑扎护壁钢筋→安装护壁模板→校正中心及模板圆度→浇灌护壁混凝土→养护→拆模板、修理护壁砼→下节挖土、排水、送风……循环施工→终孔验孔→钢筋笼制安→第4页共67页第3页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共67页钢筋笼隐蔽验收→浇桩身砼→养护。2.2测量放线⑴检查复核控制桩各点，检查其建筑基线尺寸是否符合要求。⑵根据有关坐标、水准点，测定各轴线的位置与场地标高。对各轴的位置，均设置轴线编号，并加以标记，且做好临时保护措施，不得随意破坏。⑶依据已有的定位坐标点，测定桩位轴线和高程基准点。确定好桩位中心，以中心为圆心，以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后，用灰砂砖砌240厚的砖井圈，高度可为桩顶标高，砌筑砂浆为M7.5井圈顶面浇筑50厚细石砼抹平压光，待有一定强度后，将轴线和桩中心线分别用红白相间的油漆作标记引至井圈顶面，轴线用红色，桩中心线用白色。每个井圈面的高程同时也抄测，并用油漆写在井圈面。⑷放好轴线后，及时报告监理或甲方验线，复核后方可开工。第5页共67页第4页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共67页⑸为了确保桩的垂直度达到设计与施工规范要求，井孔开挖时，应根据测量定位后的桩中心引出的“十”字线，在第一节井壁上作出标记，当挖孔完成拼装护壁钢模时，在“十”字线交点引吊桩中线，核校尺寸正确，没有偏位后，才装模浇注护壁砼。2.3砼防踢护壁桩孔开孔第一节土方时，挖孔土方深度约0.8m，护壁模板高出地面20cm，外侧用高20cm的薄铁皮封闭，护壁厚度和砼浇灌按设计要求施工，并插入4根长1m的Ф16钢筋，作为安全栏网立柱，再用3道ф8钢筋沿圆弧立柱钢筋焊接形成防护网。2.4桩孔开挖（1）桩位施工顺序与原则：当桩净距小于2.5m时，应采取间隔开挖。遇到不利的地质条件，除制定单桩的施工措施外，还合理安排各桩的施工顺序，在可能的情况下，先施工较浅的桩，后施工深一些的桩，先施工外围（或迎水部位）的桩，后施工中部的桩。（2）桩孔开挖方法：土层挖孔作业采用人工逐层开挖，由人工逐第6页共67页第5页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共67页层用镐、锹进行，遇坚硬土层用锤、钎或空压机风镐破碎，若遇坚石则采用水磨钻施工；每节先挖中间部分的土方，然后向周边扩挖，有效控制开挖桩孔的截面尺寸，还须根据桩孔口上...
