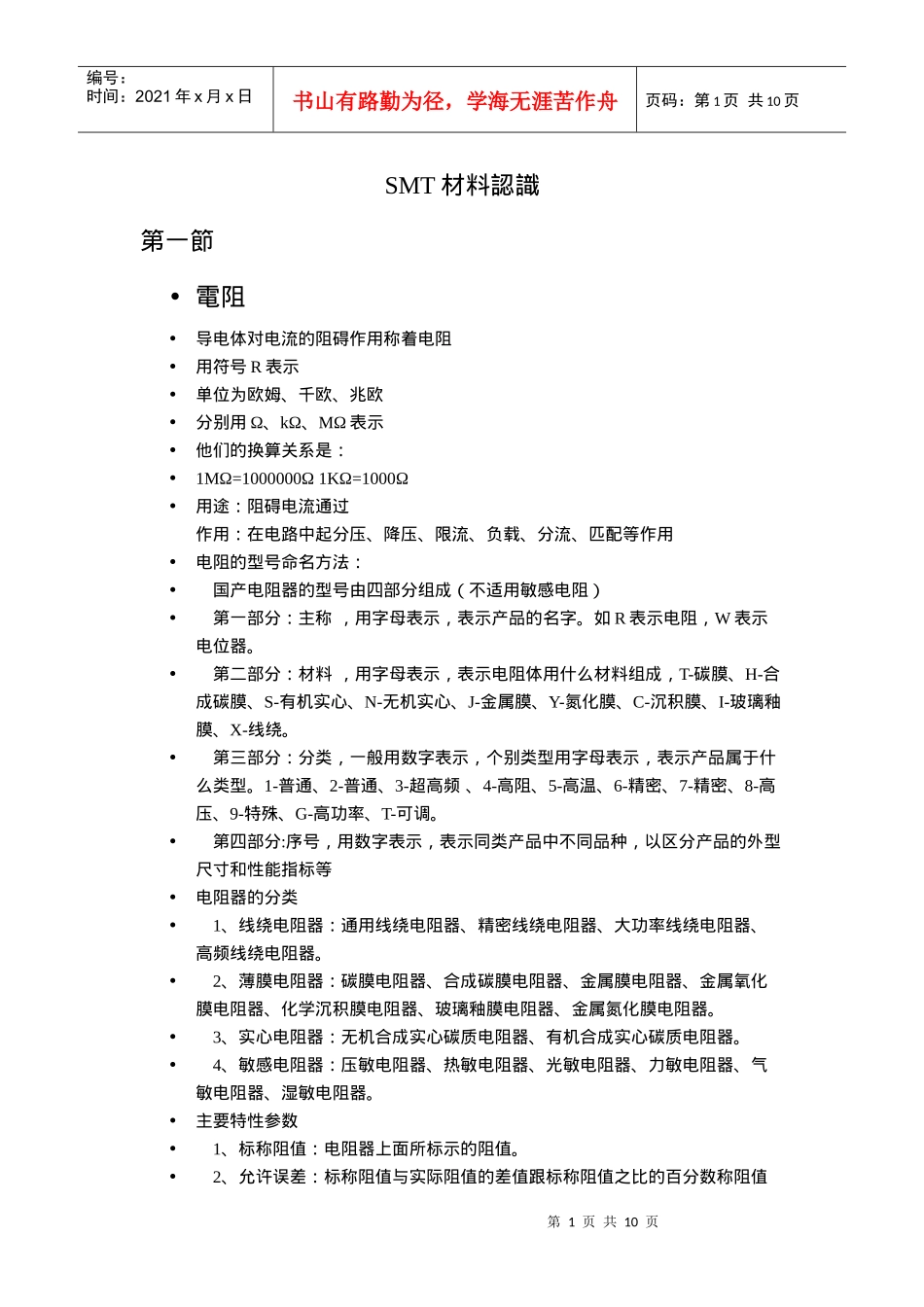

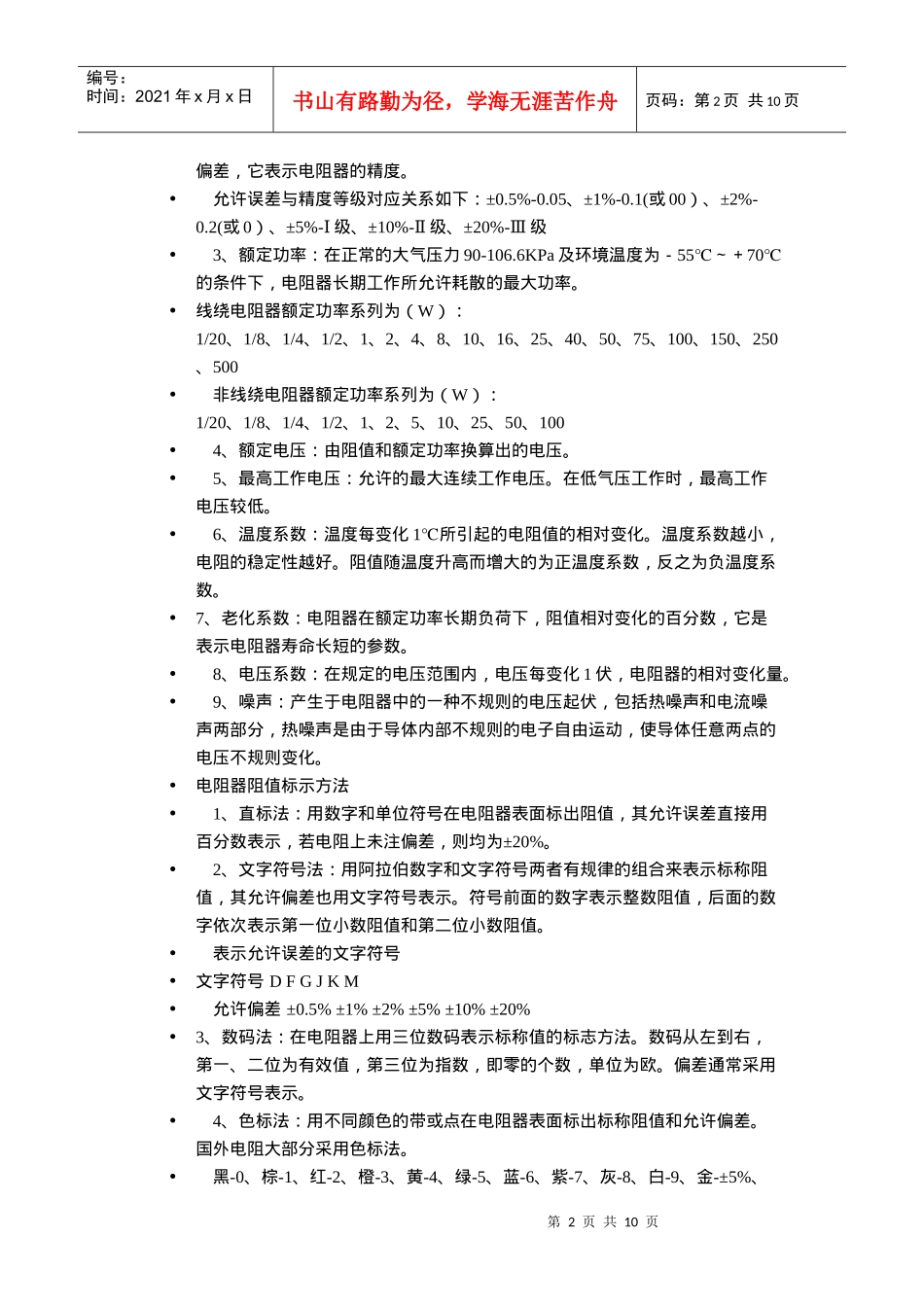

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页SMT材料認識第一節•電阻•导电体对电流的阻碍作用称着电阻•用符号R表示•单位为欧姆、千欧、兆欧•分别用Ω、kΩ、MΩ表示•他们的换算关系是：•1MΩ=1000000Ω1KΩ=1000Ω•用途：阻碍电流通过作用：在电路中起分压、降压、限流、负载、分流、匹配等作用•电阻的型号命名方法：•国产电阻器的型号由四部分组成（不适用敏感电阻）•第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。•第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。•第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。•第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等•电阻器的分类•1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。•2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。•3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。•4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。•主要特性参数•1、标称阻值：电阻器上面所标示的阻值。•2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页偏差，它表示电阻器的精度。•允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00）、±2%-0.2(或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级•3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。•线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500•非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100•4、额定电压：由阻值和额定功率换算出的电压。•5、最高工作电压：允许的最大连续工作电压。在低气压工作时，最高工作电压较低。•6、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。•7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。•8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。•9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。•电阻器阻值标示方法•1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。•2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。•表示允许误差的文字符号•文字符号DFGJKM•允许偏差±0.5%±1%±2%±5%±10%±20%•3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。•4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。•黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页银-±10%、无色-±20%•当电阻为四环时，最后一环必为金色或银...
